Ringzunge 1.5-2.5 M6 Jmp Packung 100 Stück Alternative: 1580813

Isolierte Ringkabelschuh JMP M6 für Leiter 1,5–2,5 mm² (GTIN 4043981349412)

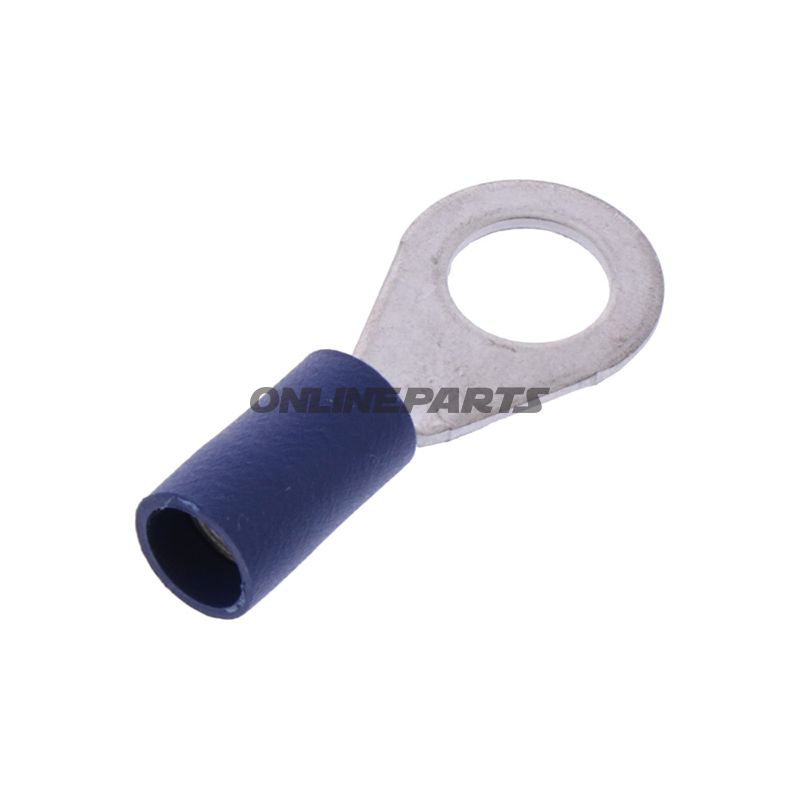

Produktübersicht: Dieser isolierte Ringschuh von JMP (MPN 158.07.99, GTIN 4043981349412) ist zum Befestigen von Kabelenden an Bolzen- oder Schraubverbindungen mit M6-Dimension vorgesehen. Die blaue Isolierung und der innere Bohrdurchmesser des Rings von 6,4 mm gewährleisten eine robuste elektrische und mechanische Verbindung für Anwendungen, bei denen der Platz um die Verbindung begrenzt ist und eine sichere Schraub-/Bolzenverbindung erforderlich ist.

Funktion

• Schafft eine feste mechanische Verbindung zwischen Leiter und M6-Schraube oder Bolzen unter Verwendung des ringförmigen Anschlusses.
• Die Isolierung schützt vor Kurzschluss zu benachbarten Metallteilen und reduziert das Korrosionsrisiko an den Klemmflächen.
• Für den Einpol-Betrieb ausgelegt, bei dem eine verriegelbare, vibrationsbeständige Verbindung erforderlich ist.

Material und Eigenschaften

• Die Kontaktfläche ist als Ringschuh mit Metallring ausgeführt (typischerweise bleigeschützte Kupferlegierung oder Kupfer, je nach Produktion des Lieferanten) für gute elektrische Leitfähigkeit und schweißähnlichen Kontakt; das Zinnplating verbessert die Korrosionsbeständigkeit im Normalbetrieb.
• Die Isolierung ist eine blaue Kunststoffhülle, dimensioniert für Leiterquerschnitte von 1,5–2,5 mm². Das Kunststoffmaterial wurde gewählt für elektrische Isolation und mechanische Flexibilität beim Klemmen.
• Das Produkt ist nicht zum Löten der Verbindung vorgesehen und wird ohne Schrumpfschlauch geliefert; die thermische Belastbarkeit ist mit -75°C als niedrigste spezifizierte Betriebsgrenze angegeben.

Technische Daten (Zusammenfassung)

• Typ: Ringschuh
• Passend zu: M6-Bolzen
• Leiterquerschnitt: 1,5–2,5 mm²
• Innendurchmesser: 6,4 mm
• Isoliert: Ja (blau)
• Schweißverbindungen: Nein
• Anzahl Pole: 1
• Temperaturbeständigkeit: spezifiziert bis -75°C

Anwendungsbereiche und Kompatibilität

• Geeignet für elektrische Verbindungen an Motorrädern, Autos, Booten und anderen Fahrzeug-/Maschinenbereichen, in denen M6-Befestigung verwendet wird.
• Wird häufig in Bedieneinheiten, Batterieverstärkungsbindungen, Erdungsverbindungen und anderen Anschlussstellen verwendet, wo eine durchgehende Bolzenlösung erforderlich ist.
• Passt zu Standardleitern im angegebenen Bereich; korrektes Klemmen und geeignete Leiterdimensionierung wird empfohlen, um niedrigen Übergangswiderstand und mechanische Haltbarkeit sicherzustellen.

Montage und praktische Hinweise

• Bereiten Sie das Kabel durch Abisolieren auf die passende Länge vor, führen Sie den Leiter in das Metallrohr ein und klemmen Sie ihn mit dem entsprechend dimensionierten Kabelschuhwerkzeug, um eine zufriedenstellende elektrische und mechanische Verbindung zu erreichen.
• Stellen Sie sicher, dass der verwendete Bolzen/Fläche sauber und passend dimensioniert ist, um eine Punktbelastung auf der Ringfläche zu vermeiden.
• Das Produkt wird isoliert geliefert und eignet sich nicht zum direkten Hochtemperaturlöten oder als Ersatz für Schrumpfschalendschächte, sofern die Umgebung zusätzliche Abdichtung gegen Feuchtigkeit oder chemische Einflüsse erfordert.

Identifikation

• Marke: JMP
• MPN: 158.07.99
• GTIN: 4043981349412

Wenn Dokumentationsbedarf zu Materialspezifikation, elektrischer Widerstand oder Zertifizierungen besteht, können diese oft von JMP oder dem Händler auf Anfrage bereitgestellt werden.
