Ringzunge 1.5-2.5 M5 Jmppackung 5 Stück

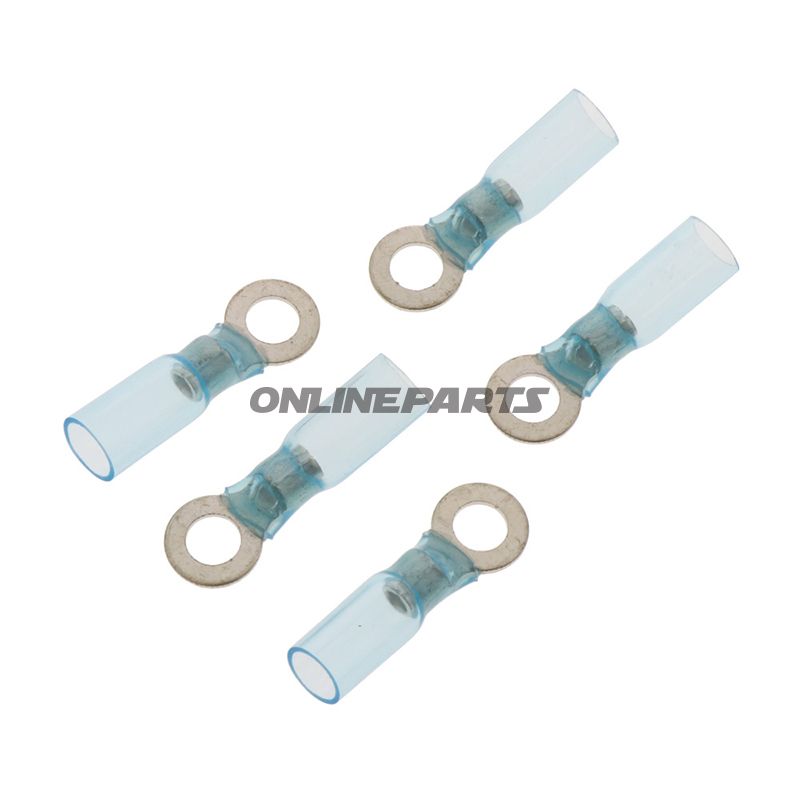

Ringkabelsko mit Wärmekrympfung, M5-Bohrloch — für Kabelquerschnitte 1,5–2,5 mm²

Produkt: Ringkabelsko mit Wärmekrympfung von JMP (MPN: 158.05.31, GTIN: 4043981277319). Diese Art Ringkabelsko ist für elektrische Verbindungen gedacht, bei denen ein zuverlässiger mechanischer und elektrischer Kontakt um eine M5-Schraube erforderlich ist. Die integrierte Wärmekrympfungisolierung schützt die Verbindung vor Feuchtigkeit und temporaler mechanischer Belastung.

Funktion

• Sichert eine feste mechanische Verbindung zu M5-Schrauben durch das ringförmige Öhr der Ringkabelsko (Bohrungsdurchmesser Ø 5,3 mm).
• Die eingebaute Wärmekrympfung verbessert die Isolierung um das Kabel nach dem Krympen, reduziert das Eindringen von Wasser und schützt die Verbindung vor Korrosion in der Verbindung.
• Für eine Polung; vorgesehen für Einfachleiter-Verbindungen in Verteilern, Erdverbindungen und Verzweigungspunkten an Motorrädern und anderen Fahrzeugen.

Material und Eigenschaften

• Lötverbinder: Metallring geeignet zum Krympen um den Leiter; nicht zum Löten konzipiert.
• Isolierung: Wärmekrympfendes Rohrmaterial, blaue Farbe, das sich um die Isolierung des Kabels bei Erwärmung verschmilzt und eine dichte Versiegelung bildet.
• Temperaturbeständigkeit: angegeben bis −125 °C in den Produktspezifikationen, was die Leistung der Materialeigenschaften bei niedrigen Temperaturen angibt (siehe Herstellerdaten für maximale Betriebstemperatur bei Dauerbelastung).
• Korrosionsschutz: Die Krympung verringert das Risiko des Feuchtigkeitsdurchdringens und damit der Korrosion an den leitenden Kontaktaflächen; die ringförmige Metalloberfläche sollte korrekt behandelt und montiert werden, um eine gute elektrische Verbindung aufrechtzuerhalten.

Technische Details

• Geeignetes Kabelquerschnitt: 1,5–2,5 mm².
• Bohrungsdurchmesser: Ø 5,3 mm (passt zu M5-Befestigung).
• Typ: Ringkabelsko, 1 pol.
• Isoliert: ja (Wärmekrympfung).
• Löten: nicht für Löten vorgesehen.
• Hersteller: JMP (MPN 158.05.31, GTIN 4043981277319).

Anwendungsbereiche und Kompatibilität

Das Produkt eignet sich für elektrische Installationen an Fahrzeugen, Bedienfeldern, Erdungsverbindungen und anderen Orten, an denen eine sichere mechanische Befestigung an einer M5-Schraube erforderlich ist. Da die Ringkabelsko mit Wärmekrympfung isoliert ist und für Leiter 1,5–2,5 mm² ausgelegt ist, wird sie typischerweise an Leitern aus z. B. Zündsystemen, Batterieverbindungen (als Sekundärverbindungen) und zur Kontrollüberwachung verwendet, wo Platz und Dichtheit wichtig sind.

Montageanleitung — kurze praktische Hinweise

• Schneiden Sie das Kabelende auf die passende Länge zu, sodass die Leiterdrähte für das Einsetzen in die Ringkabelsko zur Verfügung stehen.
• Führen Sie das Kabel ein und verwenden Sie eine korrekt dimensionierte Krympzange oder Pressewerkzeug, um eine mechanische Verbindung zwischen Leiter und Metallteil der Kabelsko sicherzustellen.
• Erwärmen Sie die Wärmekrympfung gleichmäßig (Heißluftpistole empfohlen), bis Krymp- und Dichtung vollständig sind; vermeiden Sie direkte Flamme, um das Isoliermaterial zu schützen.
• Stellen Sie sicher, dass die Schraubverbindung mit dem richtigen Drehmoment angezogen wird und prüfen Sie Kontaktflächen auf Oxidation oder Verschmutzungen vor dem Endmontage.

Kundenspezifische Hinweise

Dieses Produkt wird von JMP unter MPN 158.05.31 (GTIN 4043981277319) verkauft. Daten und Abmessungen (Kabelquerschnitt 1,5–2,5 mm², Bohrloch Ø 5,3 mm) sollten vor der Montage mit Ihren Installationsanforderungen abgeglichen werden. Hinweis: Die Produktbeschreibung gibt eine Standardverpackung im Titel an; prüfen Sie die Stückzahl bei der Bestellung beim Lieferanten, falls Verpackungs- oder Liefereinheiten relevant für Ihren Einkauf sind.

Technische Daten (kurze Übersicht)
