Ringzunge 1.5-2.5 M5 Jmp Packung 25 Stück Alternative: 1580506

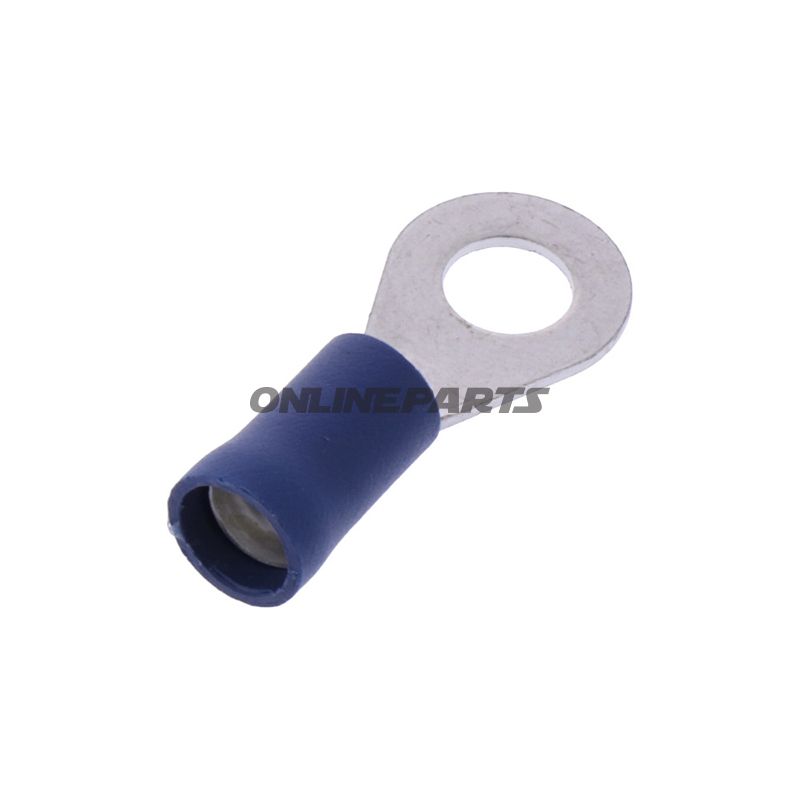

Isolierte Rundkabelschuh JMP M5 für Leiter 1,5–2,5 mm²

Diese isolierte Rundkabelschuh-Komponente von JMP (MPN: 158.08.26, GTIN: 4043981349733) ist für mechanische und elektrische Verbindungen konzipiert, bei denen eine sichere Schraubverbindung zu M5-Bolzen erforderlich ist. Das Produkt ist mit einem isolierten Körper und einem ringförmigen Augenstück gefertigt, das eine gute mechanische Festigkeit und elektrischen Kontakt beim Montieren an Klemmen, Knotenpunkten oder Sammelschienen gewährleistet.

Funktionell ist die Komponente dafür vorgesehen, um ein Leiter mit einem Querschnitt von 1,5 bis 2,5 mm² gedrückt oder gecrimpt zu werden und anschließend mit einer M5-Schraube durch das Augenloch zu befestigen (Ø ≈ 5,3 mm). Die isolierte Kragen reduziert das Risiko versehentlicher Kurzschlüsse durch benachbarte Bauteile und schützt vor mechanischem Abrieb am Leiter.

Materialien und Eigenschaften

• Leitungsanschluss: Metallring (typisch Kupferlegierung) mit Oberflächenbehandlung, um einen geringen Kontaktwiderstand und Korrosionsbeständigkeit unter üblichen Betriebsbedingungen sicherzustellen.
• Isolierung: farbige Isolierkragen (blau) aus elektrischem Isolierkunststoff, dimensioniert auf den angegebenen Querschnitt. Die Isolierung verhindert Kurzschlüsse und liefert ein visuelles Signal zur Leitergröße.
• Temperaturbeständigkeit: Angaben bis −105 °C für Materialkomponenten — dieser Wert beschreibt die Materialeigenschaft unter extremen Bedingungen und sollte mit den Betriebstemperaturen des Fahrzeugs verglichen werden.
• Schweiß-/Verbindungsverfahren: Das Produkt ist nicht gelötet; es ist zum Crimpen/Andrücken vorgesehen, um mechanische Festigkeit und elektrischen Kontakt sicherzustellen.

Technische Details und Kompatibilität

• Typ: Rundkabelschuh (Ringklemme), geeignet für M5-Bolze.
• Kabelquerschnitt: 1,5–2,5 mm².
• Bohrloch: ca. 5,3 mm (passt zu Standard-M5-Bolzen-/Schraubenlöchern mit Platz für Scheibe/Schutz).
• Pol: 1 Pol.
• Isoliert: Ja (blaue Farbe kennzeichnet typischerweise den verwendeten Leiterquerschnitt im Sortiment).
• MPN / GTIN / Marke: JMP 158.08.26 (MPN) von der Marke JMP, GTIN 4043981349733.

Anwendungsszenarien

Die Rundkabelschuh wird typischerweise für Punktverbindungen in Fahrzeuginstallationen, Rahmen- oder Batterieverbindungen, Sicherungskästen und Erdungsverbindungen verwendet, wo eine mechanisch feste und elektrisch niederohmige Verbindung erforderlich ist. Der isolierte Kragen macht ihn auch in engen Installationen geeignet, in denen das Risiko einer Berührung mit anderen Metallteilen minimiert werden soll.

Montage und Handhabung

• Entfernen Sie die passende Länge der Isolierung vom Leiter, führen Sie das Kernstück in das Metallrohr des Kabelschuhs ein und führen Sie eine korrekte Crimpung mit einem geeigneten Crimpwerkzeug für isolierte Kabelschuhe durch.
• Sorgen Sie dafür, dass die Metalloberfläche des Kabelschuhs guten Kontakt zur zugehörigen Schrauben-/Scheibenfläche hat; reinigen Sie ggf. korrodierte Flächen vor der Montage.
• Verwenden Sie passende Scheiben und das richtige Drehmoment beim Montieren auf M5-Verbindungen, um mechanische Beschädigungen des Rundkabelschuhs zu vermeiden.

Qualitätserwägungen

Die Produktmarke JMP und MPN 158.08.26 kennzeichnen den Bauteiltyp im Standardsortiment. Die Materialwahl (Metallring mit Isolierkragen) ist darauf ausgelegt, elektrische Leitfähigkeit, Korrosionsbeständigkeit und handhabbare mechanische Festigkeit auszubalancieren. Prüfen Sie Wartungsroutinen und elektrische Anforderungen in Ihrem System, wenn die Installation korrosiven Umgebungen oder hohen Vibrationspegeln ausgesetzt ist.

Hinweis: Das Produkt wird in Packs geliefert – siehe Angaben des Anbieters zur Stückzahl pro Packung. GTIN: 4043981349733, MPN: 158.08.26, Marke: JMP.
