Ringzunge 1.5-2.5 M5 Jmp Packung 100 Stück Alternative: 1580826

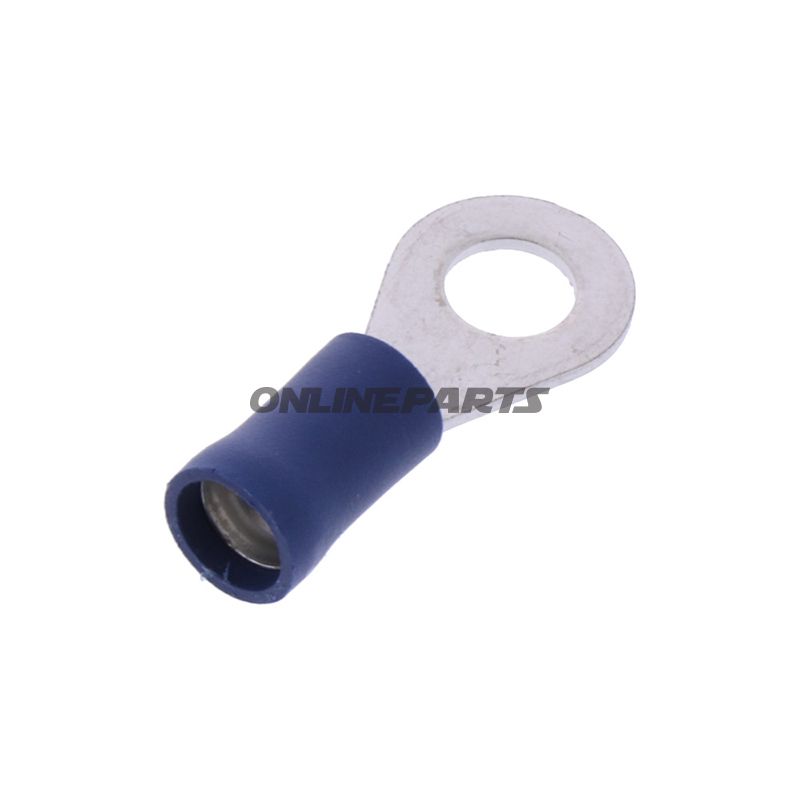

Ringkabelsko, isoliert M5 – für Leiterquerschnitt 1,5–2,5 mm²

Produkt: JMP Ringkabelsko (isoliert) – JMP Artikelnummer 158.07.98, GTIN 4043981349405.

Diese isolierte Ringkabelsko von JMP ist ausgelegt für feste elektrische Verbindung an Schraubklemmen mit M5‑Schraube. Der Innendurchmesser des Rings und die flache Spannfläche gewährleisten festen Kontakt zur Terminalfläche, und der isolierte, schräg angeordnete Schaft/Ring schützt vor Kurzschluss und mechanischer Abnutzung in Montagesituationen, in denen das Kabel bewegt wird oder enge Kontakte zu anderen Bauteilen bestehen.

• Funktion: Überträgt Strom von einem einzelnen Leiter zu einer Schraub-/Bolzenklemme mit mechanischer Befestigung über M5. Geeignet sowohl für Einzelverbindungen als auch Punktverbindungen in Kabelsammlungs-Systemen.
• Kompatibilität: geeignet für Leiterquerschnitte von 1,5 mm² bis 2,5 mm² und für Montagebohrung Ø ≈ 5,3 mm, passend zur Standard‑M5‑Montage.
• Isolierung: Blaufarbige Kunststoffkragen über dem Schaft, bietet elektrische Isolation und zusätzlichen mechanischen Schutz bei sich kreuzenden Leitungen oder enger Montage.
• Temperaturbeständigkeit: Angegeben ca. -105 °C (Temperaturbeständigkeit), was gegen niedrige Temperaturen hindeutet; die Einsatzfähigkeit bei hohen Betriebstemperaturen sollte spezifisch bei Anforderungen an Hitzebeständigkeit bewertet werden.

Materialwahl und Eigenschaften

• Metallteil: Elektrisch leitender Ring (typischerweise vernickeltes Kupfer oder ähnliches leitfähiges Material) für gute elektrische Leitfähigkeit und Korrosionsschutz. Die Beschichtung reduziert den Übergangswiderstand bei Schraubmontage.
• Isolierung: Farbiger Kunststoffkragen (blau) zur mechanischen Abdeckung und elektrischen Isolation. Die Härte und Flexibilität des Kunststoffs sind auf manuelles Schrumpfen mit geeignetem Werkzeug abgestimmt.
• Verschluss: Nicht gelötete Verbindungen – ausgelegt für mechanisches Schrumpfen am Schaft. Es gibt keine heißluftverengenden Rohre oder integrierte Schrumpffunktion.

Technische Daten (Kurz)

• Typ: Ringkabelsko
• Passende Schraube/Bolzen: M5
• Leiterquerschnitt: 1,5–2,5 mm²
• Bohrungsdurchmesser Loch: ca. Ø 5,3 mm
• Isoliert: Ja (blauer Kragen)
• Verschlossene/lötbare Verbindungen: Nein
• Anzahl Polter: 1
• Temperaturbeständigkeit: angegeben ca. -105 °C

Anwendungshinweise

• Montage mit korrekt geeigneten Crimpwerkzeugen, um niedrigen Übergangswiderstand und mechanische Festigkeit sicherzustellen. Nur Biegen per Hand oder unsachgemäßes Vercrimpen vermeiden, da dies zu schlechter Kontaktstelle führen kann.
• Prüfen, dass Schraube/Bolzen und Untergrund sauber und frei von Farbe/Oxid ist, um guten elektrischen Kontakt sicherzustellen.
• Prüfen, ob der Temperaturbereich der Kunststoffkragens in Anwendungen mit hohen Umgebungstemperaturen oder in der Nähe von Wärmequellen ausreichend ist.

Identifikatoren der Produkte: JMP (Marke) liefert diese Ringkabelsko unter MPN 158.07.98 und GTIN 4043981349405, was das Auffinden der Komponente in Ersatzteillisten und technischen Dokumenten erleichtert.
