Ringzunge 1.5-2.5 M4 Jmppackung 5 Stück

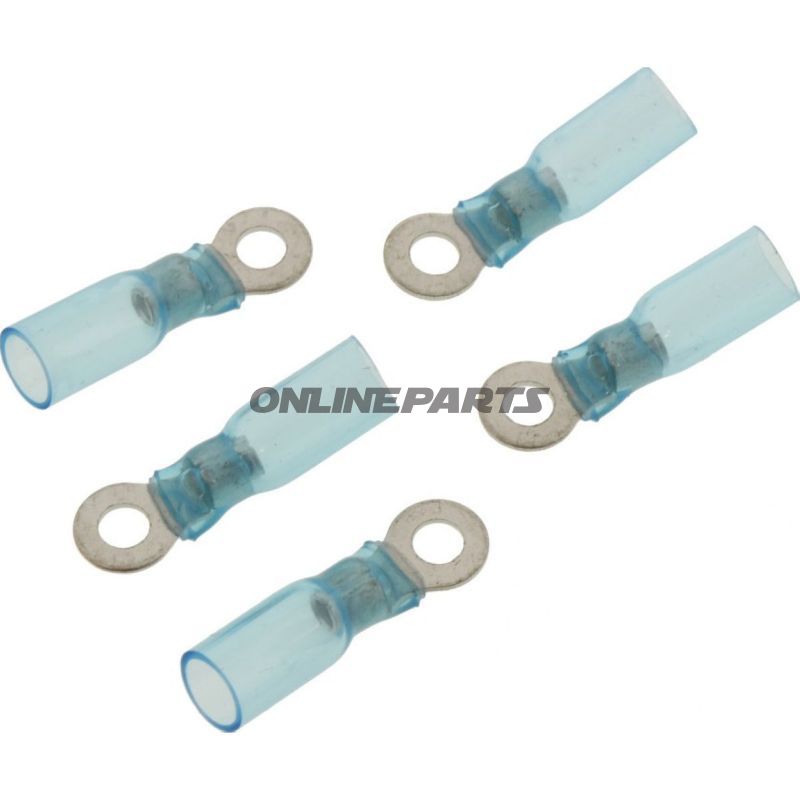

Ringkabelsko mit Heißkleber, M4 – für Leiter 1,5–2,5 mm²

Produkt: Ringkabelsko mit Heißkleber von JMP (MPN: 158.05.25, GTIN: 4043981277258). Diese Ringkabelsko ist dafür ausgelegt, elektrische Verbindungen zu sichern, bei denen das Drahtende durch eine M4‑Befestigungsöffnung mittels Schraube oder Bolzen fixiert wird.

Funktion und Anwendung

• Ziel ist es, eine mechanische und elektrische sichere Verbindung zwischen einem Mehrdrahtleiter und einer Schrauben-/Bolzenklemme herzustellen. Die ringförmige Form bietet eine stabile, vibrationsbeständige Fixierung, geeignet für Motorrad-, Fahrzeug- und Industrieanwendungen.
• Die eingebaute Heißkleberhülle sorgt nach dem Verkleben für Isolierung und Abdichtung um das unisolierte Leiterende, wodurch das Risiko von Korrosion, Kurzschluss und Feuchtigkeitseintritt reduziert wird.
• Geeignet für Anwendungen mit begrenztem Bauraum, bei denen eine Schraubbefestigung erforderlich ist – zum Beispiel Erdungspunkte, Stelflexstellen oder der Anschluss von Sensoren und Relais.

Materialwahl und Eigenschaften

• Der Leiterteil der Klemme besteht aus Metall mit guter elektrischer Leitfähigkeit und mechanischer Festigkeit, ausgelegt, um Strom effizient ohne Lötverbindungen zu übertragen (kein Lötverbindung).
• Die Isolierkappe besteht aus Heißklebermaterial, das sich bei Erwärmung zusammenzieht und eine enge Umhüllung um Leiter und Klemme bildet. Dies verbessert mechanische Entlastung und Umweltschutz.
• Temperaturbeständigkeit angegeben mit −125 °C (angegeben als Temperaturbeständigkeit im Produktdatenblatt). Die Materialien sind ausgewählt, um gängige Betriebsbedingungen in Fahrzeug- und Maschinenumgebungen zu widerstehen; bei extremen Temperaturen oder chemischem Einfluss sollten die Spezifikationen mit den Anwendungsanforderungen abgeglichen werden.
• Farbe ist Blau, was bei Farbkennzeichnung in Kabelbünden und Installationen helfen kann.

Technische Daten und Kompatibilität

• Passend für Leiterquerschnitte: 1,5–2,5 mm².
• Bolzen-/Schraubdurchführung: Ø 4,3 mm, entspricht M4‑Befestigung.
• Anzahl der Pole: 1.
• Isoliert: Ja. Heißkleber: Ja.
• Lötverbindungen: Nein (die Klemme ist für mechanische Krimpung am isolierten Leiterende vorgesehen, nicht zum Löten).

Praktische Hinweise für Monteure

• Verwenden Sie das korrekt dimensionierte Crimpwerkzeug, um eine gute mechanische und elektrische Verbindung zu gewährleisten; falsches Crimpen kann zu schlechter Kontaktfläche und erhöhtem Übergangswiderstand führen.
• Das Erhitzen der Klebertüllen sollte gleichmäßig erfolgen (Heißluftpistole empfohlen), um lokale Überhitzung des Isolationsmaterials oder der Leiterisolierung zu vermeiden.
• Prüfen Sie, dass M4‑Bolzen/Schrauben und zugehörige Flächen sauber und frei von Lack oder Oxidlag sind, um einen geringen Widerstand am Klempunkt zu erreichen.

Komponentenidentifikation

Dieses Produkt stammt von JMP und wird mit der Herstellernummer (MPN) 158.05.25 und GTIN 4043981277258 identifiziert. Diese Nummern sind bei Anfragen zur Kompatibilität, Ersatzteilverwaltung oder beim Einkauf über technische Lieferanten hilfreich.

Fazit

Die JMP Ringkabelsko mit Heißkleber ist für eine zuverlässige elektrische und mechanische Verbindung von 1,5–2,5 mm² Leitern zu M4‑Befestigungen ausgelegt. Die Materialwahl fokussiert sich auf elektrische Leitfähigkeit in der Verbindung und Umweltschutz durch die Kleberabdichtung, was sie geeignet macht für Fahrzeug- und Maschineninstallationen, in denen Vibrations- und Feuchtigkeitsbeständigkeit relevante Anforderungen sind.
