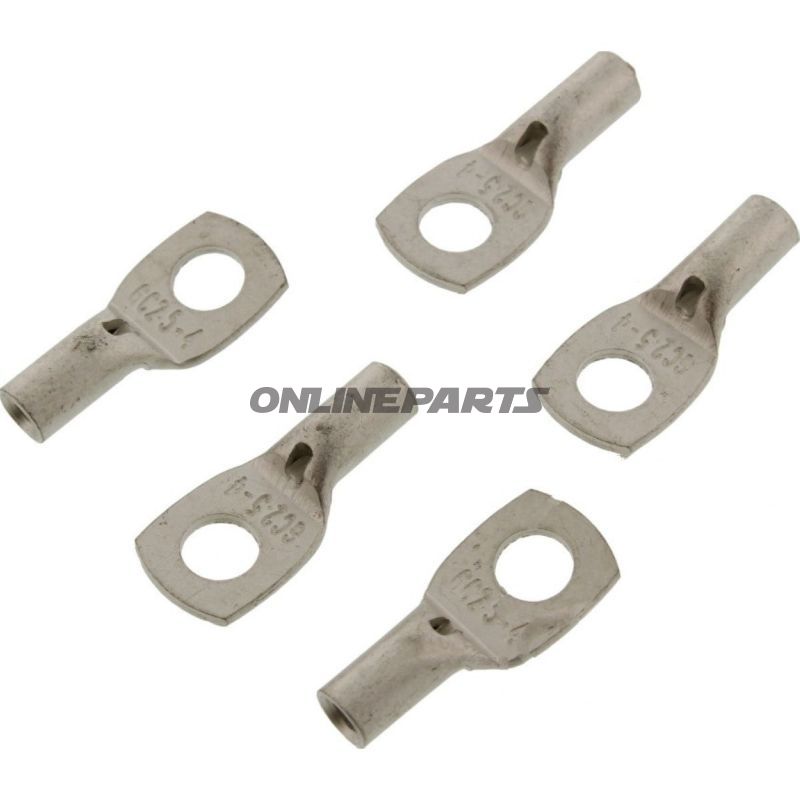

Ringzunge 1.5-2.5 M4 Jmppackung 5 Stück

Unisolated ring connector (ring tongue) M4 for cable 1,5–2,5 mm² — JMP

Produktübersicht: Diese unisolierte Ringkabelsko von JMP (MPN: 158.04.58, GTIN: 4043981276589) ist für eine feste elektrische Verbindung vorgesehen, bei der eine Ringverbindung auf Schraube/Bolt M4 erforderlich ist. Sie wird verwendet, um Einzelleiterkabel mit einem Gehäuse, einer Anlagen- oder Terminalstelle zu verbinden, wo eine mechanisch- und elektrisch sichere Verbindung gewünscht wird.

Funktion: Die primäre Funktion des Ringkabelschuhs besteht darin, eine zuverlässige elektrische und mechanische Verbindung zwischen einem Kabel und einem Schrauben-/Bolt-Terminal zu gewährleisten. Die ringförmige Form des Kabelschuhs sorgt für eine gute Kontaktfläche und minimiert das Risiko, dass der Leiter beim Montieren oder durch Vibration abrutscht. Er eignet sich für Einpol-Anwendungen (1 Pol).

• Kabelquerschnitt: Ausgelegt für Leiterquerschnitte von 1,5 mm² bis 2,5 mm².
• Bohrloch/Bolzen-Größe: Passt zu M4, Bohrloch Ø 4,3 mm.
• Isolierung: Unisoliert — guter elektrischer Kontakt erfordert korrektes Vercrimpen oder mechanisches Festklemmen und anschließend ggf. Korrosionsschutz.
• Gekrümelte/geseilte Verbindungen: Nicht gelötet; Kontakt wird durch mechanisches Festziehen (Schraube/Bolt) nach korrekter Montage hergestellt.

Werkstoffauswahl und Eigenschaften: Kabelklemme dieser Art wird üblicherweise aus verzinntem Kupfer oder Kupferlegierung hergestellt, um gute elektrische Leitfähigkeit mit verbesserter Korrosionsbeständigkeit zu kombinieren. Das unisolierte Design bedeutet, dass keine Polymerbeschichtung um den Anschlussrand vorhanden ist; daher sollte man bei exponierten Installationen zusätzlichen Schutz gegen Feuchtigkeit und Korrosion in Betracht ziehen (z. B. Korrosionsfett oder Schrumpffolie mit Klebstoff bei der Nachbearbeitung).

Technische Daten (Zusammenfassung):

• Typ: Ringkabelschuh (Ringkabelschuh)
• Passt zu: M4
• Kabelquerschnitt: 1,5–2,5 mm²
• Anzahl der Pole: 1
• Isoliert: Nein
• Gekrümmelte Verbindungen: Nein

Anwendungsbereiche und Montagehinweise: Das Produkt eignet sich für Pkw-, Motorrad- und industrielle Anwendungen, bei denen rund um die Schraubverbindung wenig Platz ist und eine kompakte Ringklemme erforderlich ist. Bei der Montage: Den Leiterenden korrekt freilegen, in das Gehäuse der Kabelschuhzuführung einsetzen und mit geeigneter Crimpzange crimpen, um mechanische Festigkeit und geringe Übergangswiderstände zu erreichen. Ringkabelschuh fest an M4-Bolt oder Schraube befestigen, mit dem passenden Drehmoment, um Verformungen des Rings oder schlechte elektrischen Kontakt zu vermeiden. Danach Korrosionsschutz empfehlen sich in Außen- oder feuchten Umgebungen.

Kompatibilität und Hinweise: JMPs Ringkabelschuhe mit der MPN 158.04.58 passen zu Standard-M4-Schrauben/ Bolzen und dem oben genannten Leiterquerschnitt. GTIN 4043981276589 identifiziert dieses spezifische Produkt und seine Verpackung. Hinweis: Das Produkt ist unisoliert — isolierte Varianten sollten gewählt werden, wenn elektrische Isolation oder Farbcodierung erforderlich ist.

Verpackung und Lieferung: Die Produktbezeichnung kann die Stückzahl in der Verpackung in Handelsdaten enthalten; prüfen Sie die Beschreibung des Anbieters beim Kauf für die genaue Stückzahl und Verpackungsdetails.
