Ringkabelschuh (Isolierung) für M4 – Leiterquerschnitt 1,5–2,5 mm²

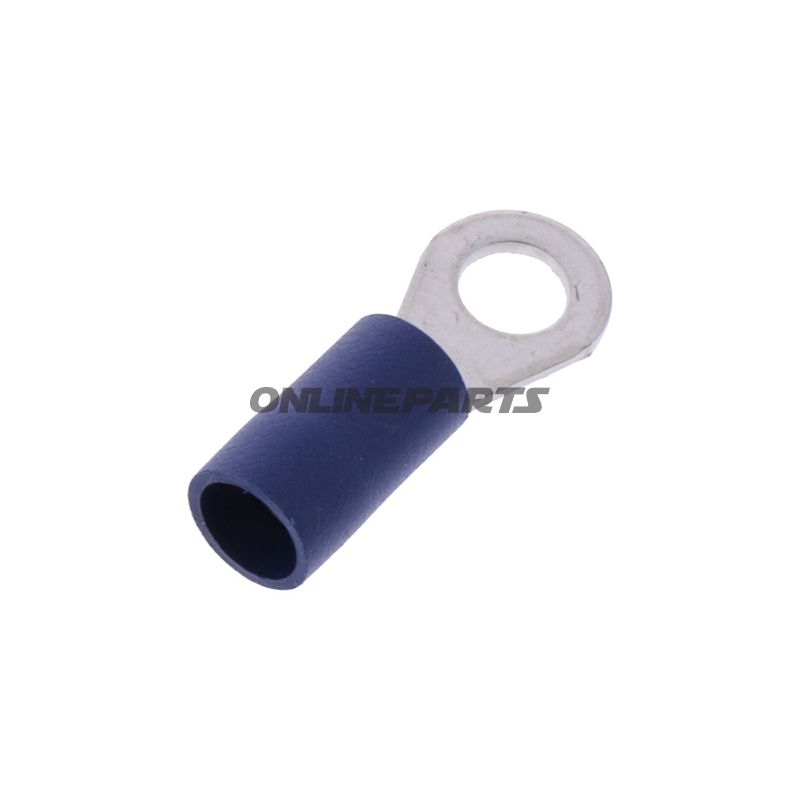

Produkt: JMP Ringkabelschuh, blau, Modell 158.08.24 (GTIN: 4043981349719). Dieser isolierte Ringkabelschuh ist für die feste Befestigung an einer M4-Schraube/ -Bolzen und für Leiterquerschnitte von 1,5–2,5 mm² vorgesehen.
Funktion
Der Ringkabelschuh dient der elektrischen und mechanischen Verbindung eines einzelnen Leiters mit einer Schrauben- oder Bolzenverbindung. Die Gesamtkonstruktion ermöglicht es, das Kabel sicher an Terminals, Stützpunkten oder Erdungen zu befestigen, wo eine zuverlässige Kontaktfläche gewünscht ist, die gleichzeitig das unisolierte Ende des Leiters vor mechanischer Abnutzung schützt.
- Passend zu: M4-Schraube/ -Bolzen.
- Leiterbereich: 1,5–2,5 mm².
- Bohrdurchmesser: Ø 4,3 mm (für M4-Befestigung).
- Polen: 1 Pol (einzelner Leiter pro Schuh).
- Isoliert: Ja — blaue Isolierung um die Kragenstelle für elektrische Isolation und farbcode gemäß Konvention.
- Temperaturbeständigkeit: angegeben bis -75°C (gibt Nutzungseigenschaften bei niedrigen Temperaturen an).
Material und Eigenschaften
Der Körper des Ringkabelschuhs besteht aus Metall (typisch kupferlegiert mit Zinn Beschichtung zum Korrosionsschutz), was gute elektrische Leitfähigkeit und Oxidationsbeständigkeit bietet. Die blaue Isolierung ist ein Polymer (PVC oder ähnliches Kunststoffmaterial) und um den Kragen geformt, um elektrische Isolation sowie mechanische Entlastung des unisolierten Leiterendes zu gewährleisten. Das Produkt ist nicht zum Löten am Kragen vorgesehen (Lötverbindungen: nein) und verfügt über kein Schrumpfschlauch (Krympeflex: nein).
Montage
Für eine korrekte Montage dieses Ringkabelschuhs: strippen Sie die Leiter auf passende Länge, führen Sie die Leiter in den Kragen des Kabelschuhs ein und crimpen mit geeignetem Crimpwerkzeug, dimensioniert für 1,5–2,5 mm². Nach Crimp-Kontrolle wird der Ringkabelschuh über die M4-Schraube gelegt und mit entsprechendem Drehmoment festgezogen, um eine gute elektrische Kontaktfläche zu gewährleisten, ohne den Ring zu verformen.
Anwendungsbereiche und Vorteile
- Geeignet für elektrische Installationen an Motorrädern, Schalttafeln, Stiftverbindungen und anderen Anwendungen, bei denen eine M4-Befestigung verwendet wird.
- Die Isolierung verringert das Risiko eines Kurzschlusses und schützt vor mechanischem Verschleiß in vibrationsbelasteten Umgebungen.
- Standardbohrloch (Ø 4,3 mm) gewährleistet Kompatibilität mit gängigen M4-Terminalen.
Kompatibilität und Identifikation
Dieses Produkt wird unter der Marke JMP mit der Herstellernummer (MPN) 158.08.24 geführt. Die GTIN 4043981349719 kann in Lager- oder Beschaffungssystemen verwendet werden, um die richtige Variante und Farbe (blau) sicherzustellen. Die technische Typenbezeichnung lautet Ringverbinder für M4.
Qualitätsbemerkungen
Die technischen Daten des Produkts geben eine negative Temperaturbeständigkeit bis -75°C an; für Hochtemperaturanwendungen sollten Material- und Temperaturgrenzen in Bezug auf die konkrete Einsatzumgebung überprüft werden. Da die Verbindung crimpverarbeitet ist, sind korrektes Werkzeug und Qualitätssicherung wichtig für eine langlebige elektrische Kontaktverbindung, insbesondere in vibrationsbelasteten Installationen wie an Motorrädern.
Technische Daten (gesamt)
- Typ: Ringkabelschuh
- Geeignet für: M4
- Leiterquerschnitt: 1,5–2,5 mm²
- Bohhole: Ø 4,3 mm
- Isoliert: Ja
- Löten am Kragen: Nein
- Krympeflex: Nein
- Anzahl Pole: 1
- Temperaturbeständigkeit: bis -75°C
Marke: JMP. MPN: 158.08.24. GTIN: 4043981349719.
