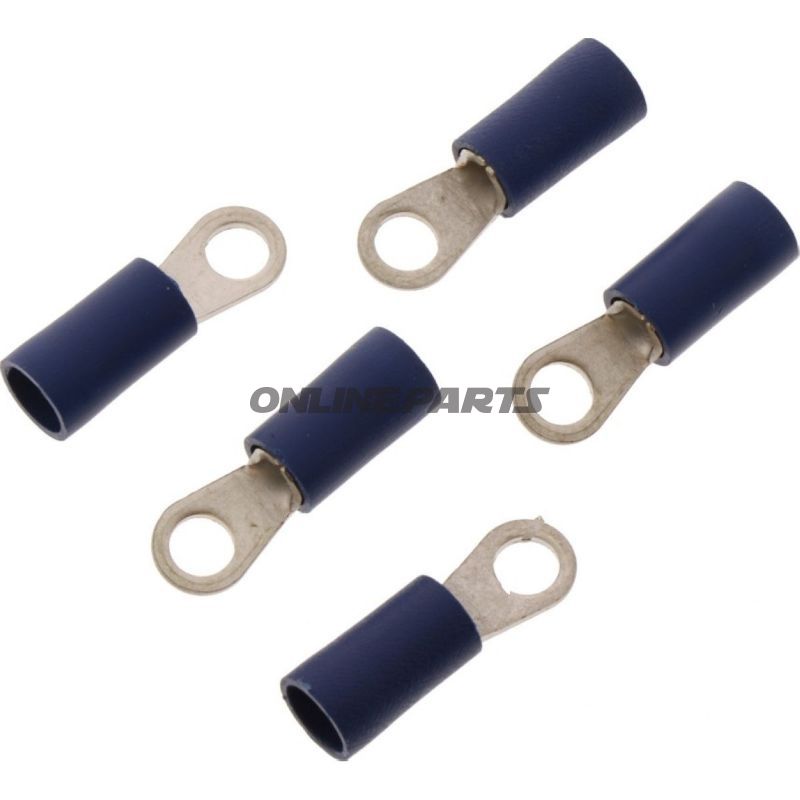

Ringzunge 1.5-2.5 M3 Jmppackung 5 Stück

JMP isolierte Ringkabelschuh M3 für 1,5–2,5 mm² Leiter

Produkt: JMP Ringkabelschuh, Modell 158.05.04 (GTIN 4043981277043). Dieser Ringkabelschuh ist für die Montage an Einzeldrähte mit Querschnitt von 1,5 bis 2,5 mm² vorgesehen und passt zur Schraub-/Bolzen-Größe M3. Die Farbe der Isolierung ist blau.

Funktion und Anwendung

• Der Ringkabelschuh schafft eine zuverlässige elektrische und mechanische Verbindung zwischen einem einzelnen Leiter und einem Punkt mit M3-Schraube oder Bolzen, typischerweise bei Gehäuse- oder Bauteilanschlüssen an Motorrädern oder in elektrischen Systemen.
• Die isolierte Krage schützt den blanken Leiter vor Kurzschluss und mechanischer Belastung nahe dem Anschlusspunkt, was in Fahrzeugumgebungen mit Vibration und enger Montage wichtig ist.
• Eignet für Anwendungen bei üblichen Anschlusseinheiten wie Batterieverbindungen zu kleinen Verbrauchern, Erdungsverbindungen oder Sicherungsblöcken, bei denen eine M3-Befestigung verwendet wird.

Material und Bauweise

• Leitender Teil: Metallterminal ausgelegt für Press-/Crimpverbindung (nicht gelötet). Das Material wurde für elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen gewählt.
• Isolierung: Plastkragen in blauer Farbe, angepasst an isolierte Kabelschuh-Anforderungen, um das Risiko eines Kurzschlusses zu verringern und um eine viskale mechanische Entlastung beim Einführen des Kabels zu geben.
• Bohrloch: Ø 3,7 mm, entsprechend der Montage auf M3-Schrauben/Bolzen mit passender Unterlegscheibe. Die Abmessungen sind standardisiert für eine sichere Festspannung.

Technische Eigenschaften

• Modell-/Bezeichnung: JMP 158.05.04 (MPN 158.05.04).
• GTIN: 4043981277043.
• Geeignetes Leiterquerschnitt: 1,5–2,5 mm².
• Typ: Ringklemme für 1 Anschlusspunkt.
• Passt zu: M3-Montage.
• Isoliert: Ja.
• Löten: Nicht zum Löten an der Verbindung vorgesehen.
• Hitzeverdrillung/Schrumpfen: Keine integrierte Hitze-Schrumpfung.
• Temperaturbeständigkeit: Angegeben bis -75°C (gibt Widerstand gegen niedrige Temperaturen an; siehe Herstellerangaben für maximale Betriebs- und kurzzeitige Temperaturgrenze bei Erwärmung).

Kompatibilität und Anwendungshinweise

• Wählen Sie einen Ringkabelschuh mit dem richtigen Querschnitt, um eine zufriedenstellende Crimpekontaktqualität sicherzustellen. Falsche Abmessung kann zu schlechter Kontaktqualität und erhöhter Wärmeentwicklung führen.
• Verwenden Sie geeignetes Crimpwerkzeug für eine sichere elektrische Verbindung; mechanische Klemm- oder ungewollte Kraft kann das Terminal oder die Isolierung beschädigen.
• Überprüfen Sie Material und Anzugsmoment der Schraub-/Bolzenverbindung; verwenden Sie ggf. Dichtungsscheibe, um Druck zu verteilen und ein Durchscheuern des Terminals beim Festziehen zu vermeiden.

Praktische Vorteile

• Standardisiertes Bohrloch und Abmessungen für eine einfache Integration in bestehende M3-Befestigungspunkte.
• Isolierte Krage verringert das Risiko unbeabsichtigter elektrischer Kontakte in dicht gepackten Installationen.
• Geeignet für Service- und Reparaturarbeiten an Motorrädern, kleinen Fahrzeugen und elektrischen Installationen, bei denen eine M3-Befestigung verwendet wird.

Die Marke JMP ist als Herstellerbezeichnung angegeben, und die Artikelnummer (MPN 158.05.04) sowie GTIN 4043981277043 können bei Nachbestellung oder Identifikation in Reserve- oder Catalogdaten genutzt werden.
