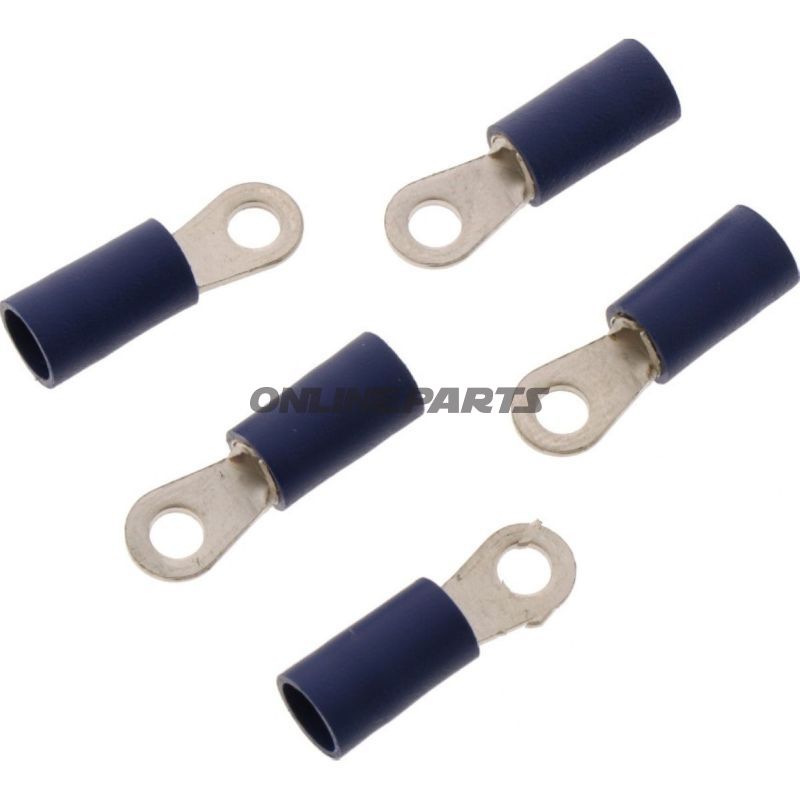

Ringzunge 1.5-2.5 M3 Jmppackung 5 Stück

Isolierte Ringkabelschuh (JMP) für Kabelquerschnitt 1,5–2,5 mm², Bohrloch M3

Produkt: Isolierter Ringkabelschuh von JMP (MPN: 158.05.03, GTIN: 4043981277036). Dieser Ringkabelschuh ist für Einzelleiterverbindungen mit einem Drahtquerschnitt zwischen 1,5 und 2,5 mm² ausgelegt und passt zu einem M3-Bohrloch.

Funktion

• Errichtet eine mechanische und elektrische Verbindung zwischen Draht und Schraub-/Bolzenklemmen, wobei die Ringform sicherstellt, dass die Verbindung bei Vibration oder Bewegung nicht abrutscht.
• Die isolierte Ausführung reduziert das Kurzschlussrisiko, indem die Leiterabschirmung abgedeckt und der Kontaktbereich vor umliegenden Bauteilen isoliert wird.
• Geeignet für Installationen, bei denen eine zuverlässige Befestigung an Erdungs- oder Verteilungsleisten, Terminalblöcken und Stelpunkten an Fahrzeugen und Maschinen erforderlich ist.

Materialien und Bauweise

• Der leitende Teil des Kabelschuhs besteht aus einer Metalllegierung mit Fokus auf gute elektrische Kontaktfähigkeit und angemessene mechanische Festigkeit. Das Material ist für gängige elektrische Installationen an Fahrzeugen und Maschinen vorgesehen.
• Die isolierende Kragen besteht aus farbigem (Blau) Kunststoff oder Polyvinylchlorid, der vor unbeabsichtigtem Kontakt schützt und eine Farbcodierung für den Leiterquerschnitt bietet (typischerweise Blau für 1,5–2,5 mm² im Standardfarbcode).
• Das Produkt ist nicht mit Heißluftschrumpf oder Lötverbindungen ausgestattet; es ist für mechanische Klemmung oder Verpressung (Crimp) des Leiters im Gehäuse ausgelegt.

Technische Eigenschaften

• Typ: Ringkabelschuh (Ringverbinder)
• Passend für Schraube/Bolt: M3 (Bohrung Ø 3,2 mm)
• Leiterquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja
• Verbindungstechnik: Crimp (nicht verlötet)
• Anzahl der Pole: 1
• Temperaturbeständigkeit: angegeben bis −75 °C (gibt Widerstandsfähigkeit bei niedrigen Temperaturen an; prüfen Sie die Eignung des Materials bei extremen Temperaturen in Ihrem Einsatz)

Anwendungsbereiche und Kompatibilität

• Geeignet für elektrische Installationen an Motorrädern, Autos, Schiffen und Industriegeräten, bei denen der Schraubbereich kompakt ist und eine sichere Befestigung an Schraube oder Bolt erforderlich ist.
• Passt zu Terminals und Schraubverbindungen mit M3-Dimensionen. Prüfen Sie immer Schrauben- und Boltdimensionen sowie Platzverhältnisse vor der Montage.
• Geeignet sowohl für Einzelleiter in Kunststoff-Isolationskabeln als auch für Leiter mit Geflecht – sorgen Sie für korrekte Abisolierung und Crimptechnik für eine optimale Verbindung.

Montage und gute Arbeitsabläufe

• Abisolieren Sie den Leiter auf die passende Länge, stecken Sie ihn in das Gehäuse des Kabelschuhs und verwenden Sie das passende Crimpwerkzeug, um eine sichere mechanische Verbindung und geringe Übergangswiderstände zu erzielen.
• Vermeiden Sie Überhitzung der Isolation beim Schweißen; das Produkt ist nicht für thermische Verschmelzung der Isolation oder Heizeinwirkung ausgelegt.
• Nach dem Crimpen: Zugprobe und visuelle Inspektion werden empfohlen, um sicherzustellen, dass der Leiter vollständig eingeschlossen ist und die Isolation nicht beschädigt ist.

Identifikation

Dieses Produkt wird von JMP vermarktet und kann unter der Artikelnummer (MPN) 158.05.03 gefunden werden. Die GTIN-Kode 4043981277036 dient der eindeutigen Identifikation in Lieferanten- und Beschaffungssystemen.

Hinweise

• Packungsangaben in Originaldeutschen oder Produkttexten können Informationen über die Stückzahl in der Verkaufseinheit enthalten; prüfen Sie aktuell die Lieferantenangaben vor der Bestellung, um Missverständnisse über die gelieferte Stückzahl zu vermeiden.
• Wählen Sie die korrekte Dimensionierung und Crimpwerkzeug für Ihren Kabelquerschnitt, um eine langfristig sichere elektrische Verbindung und mechanische Stabilität zu gewährleisten.
