Ringkabelsko (isoliert) M10 für Kabelquerschnitt 1,5–2,5 mm² — JMP
Produkt: isolierte Ringkabelschuh für Schraubverbindung (M10). Dieser Artikel von JMP (MPN: 158.05.01, GTIN: 4043981277012) ist für elektrische Verbindungen vorgesehen, bei denen eine Ringklemme an das Chassis, Massepunkt oder Unterbrecher verschraubt werden soll.
Funktion und Anwendung
Der Ringkabelschuh umschließt das abisolierte Leitungsende und sorgt für eine feste mechanische und elektrische Verbindung zu einer Schrauben- oder Bolzenverbindung mit M10-Durchführung. Die Form gewährleistet eine gute Kontaktfläche zum Schraubenkopf bzw. Untergrund und minimiert das Risiko loser Verbindungen durch Vibrationen — nützlich bei Motorrädern, ATV und anderem Fahrzeugzubehör, wo elektrische Verbindungen Bewegungen und Temperaturschwankungen ausgesetzt sind.
- Kompatibles Kabelquerschnitt: 1,5–2,5 mm² (passt typischerweise in der Praxis zu 14–16 AWG).
- Bohr-/Durchführung-Durchmesser: Ø 10,5 mm, konzipiert für M10-Bolzen oder - Mutter.

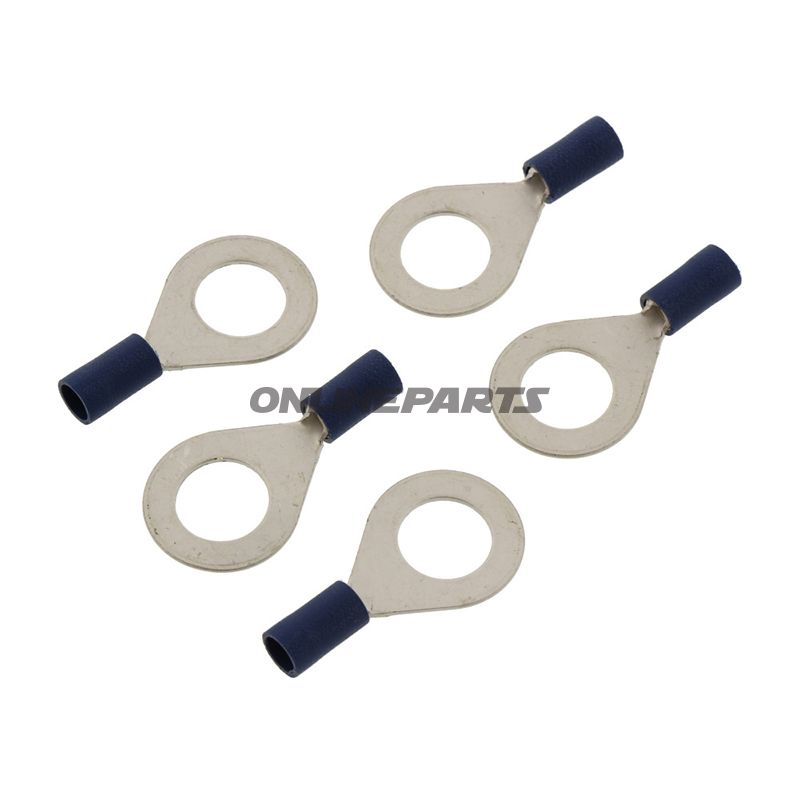

- Isolierung: ja — die blaue Isolierkappe bietet elektrische Isolation und eine gewisse mechanische Entlastung am Kabeleingang.
- Anzahl Pole: 1-polig.
- Temperaturbeständigkeit: angegeben ca. -75 °C als niedrige Temperaturgrenze der Materialien (prüfen Sie die Installationsumgebung auf höhere Temperaturanforderungen).
- Schweiß-/Lötverbindungen: keine interne Lötstelle.
Materialauswahl und Eigenschaften
Der Gehäusekörper ist als Metallring ausgeführt (typischerweise verzinnter Kupfer oder ähnliches Leitungsmaterial bei dieser Art von Klemmen), um gute Leitfähigkeit und Korrosionsschutz bei normaler Nutzung zu gewährleisten. Die blaue Isolierkappe besteht aus Kunststoffmaterial und dient der elektrischen Isolation sowie mechanischen Unterstützung beim Kabelzuführung. Die Materialien sind Standard für elektrische Ringklemmen und eignen sich für die Arten von Belastungen, die normale Fahrzeuginstallationen verursachen; sie sind jedoch nicht als Schrumpf- oder Hitzebeständigkeit über die genannten Temperaturdaten hinaus spezifiziert.
Praktische Hinweise für Monteure und Mechaniker
- Stellen Sie korrekte Abisolierlänge sicher und verwenden Sie geeignetes Presswerkzeug, um eine stabile Kaltprägung zu erreichen; Handklemmen kann zu schlechter Kontaktführung führen.
- Prüfen Sie, dass das Bolzen-/Punkthaarmaterial und die Oberfläche frei von Farbe und Oxiden sind, damit der Kontaktwiderstand niedrig bleibt.
- Verwenden Sie ggf. Korrosionsschutz bei Außen- oder Feuchtigkeitsinstallationen, wenn die Anwendung Langzeithaltbarkeit unter aggressiven Bedingungen erfordert.
- Bestätigen Sie, dass die Abmessung M10 und das Bohrloch Ø 10,5 mm zum vorhandenen Montagespunkt passen.
Kompatibilität und Anwendungsbereiche
Diese Ringkabelschuh eignet sich für elektrische Verbindungen an Motorrädern, Scootern, kleinen Fahrzeugen, Batterieanschlüssen, Erdungen und anderen Anwendungen, bei denen ein M10-Befestigungspunkt verwendet wird. JMP als Hersteller (MPN 158.05.01) gibt die Standardmaße und Farbkennzeichnung an, sodass sie zusammen mit anderen standardisierten Klemmen und Befestigungen eingesetzt werden kann.
Identifikation
Das Produkt wird unter der Marke JMP geliefert (MPN: 158.05.01). GTIN 4043981277012 ist nützlich für Lagerverwaltung und Beschaffung, wenn Sie genau diese Ringkabelschuh im Sortiment suchen.
Technische Daten (Übersicht)
- Typ: Ringkabelschuh
- Geeignet für: M10
- Kabelquerschnitt: 1,5–2,5 mm²
- Durchführungshul: Ø 10,5 mm
- Isoliert: ja (blaue Kappe)
- Schweißen/Löten: nein
- Pole: 1
- Temperaturbeständigkeit niedrig: ca. -75 °C
Bei besonderen Anforderungen an elektrischen Stromfluss, Vibrationsklasse oder chemische Umgebung wird empfohlen, die Klemme mit den spezifischen Installationsanforderungen abzustimmen und ggf. Klemmen mit ergänzender Oberflächenbehandlung oder Wärmeschutzhaube zu wählen, falls nötig.
