Ringzunge 1.5-2.5 M10 Jmp Packung 25 Stück Alternative: 1580501

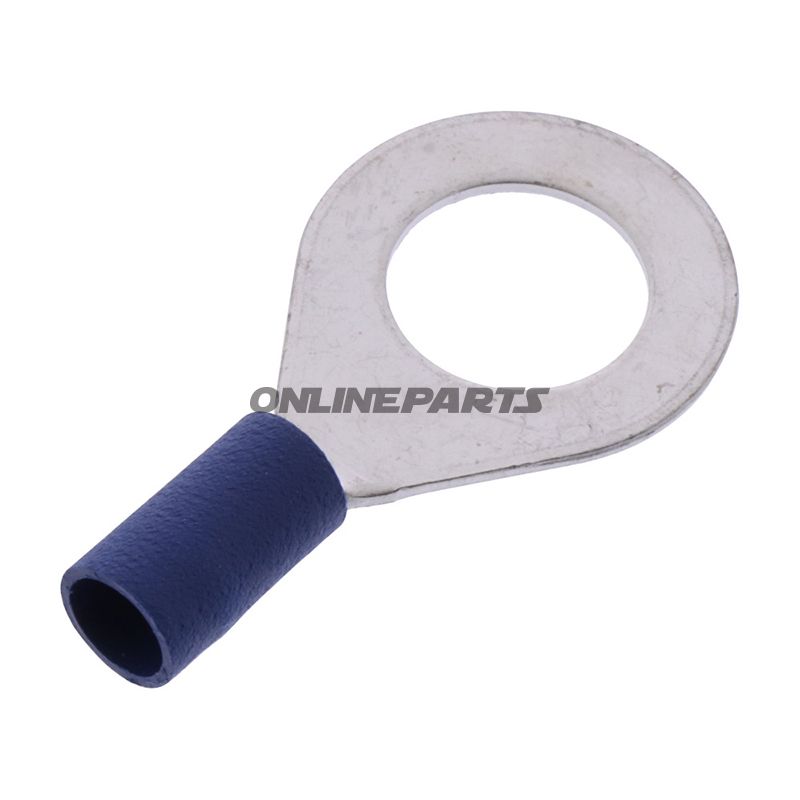

Ringkabelsko (isoliert) für M10 – Drahtquerschnitte 1,5–2,5 mm²

Diese isolierte Ringkabelsko von JMP (MPN: 158.08.59, GTIN: 4043981350036) ist für feste oder lose elektrische Verbindungen mit M10-Bolzbohrungen vorgesehen. Das Produkt gewährleistet einen mechanischen und elektrischen Kontakt beim Umlegen um eine Schraube oder eine Stange; die Ringform sorgt für eine gute Kontaktfläche und ein reduziertes Risiko von gelösten Verbindungen durch Vibration.

Funktion

• Die Ringkabelsko umschließt den Bolzenkopf und sorgt für eine zuverlässige elektrische Verbindung zwischen Kabel und Rahmen oder Terminal.
• Der isolierte Schaftteil reduziert das Risiko eines Kurzschlusses und einer unbeabsichtigten Berührung mit nahen Metallteilen.
• Passt zu M10-Montageschrauben/ Terminalen mit einer Bohrung von ca. 10,5 mm.

Materialien und Eigenschaften

• Starker Metallring (Leiterteil) für gute elektrische Leitfähigkeit; Überzug/Isolierung in blauer Farbe, entsprechend der Farbcodierung für Leiterquerschnitte von 1,5–2,5 mm².
• Isolierte Ausführung — verringert Korrosions- und Kurzschlusspotenzial im Vergleich zu isolierten Ringkabelschuhen ohne Isolierung.
• Es handelt sich nicht um Schrumpfband oder Heat-Shrink; die Isolierung ist fest montiert.
• Das Produkt ist nicht zum Löten am Kabelende vorgesehen (soldered connections: nein) und wird in einer einpoligen Ausführung geliefert.
• Verklaring Temperaturbeständigkeit bis -75 °C für das Material bei niedrigen Temperaturen.

Technische Daten (Kurz)

• Typ: Ringkabelsko (Ring Connector)
• Geeignet für: M10
• Drahtbereich: 1,5–2,5 mm²
• Bohrloch/Ø: ca. 10,5 mm
• Isoliert: Ja
• Löten: Nein
• Heizschrumpf: Nein
• Polen: 1
• Temperaturbeständigkeit: bis -75 °C
• Marke: JMP
• MPN: 158.08.59
• GTIN: 4043981350036

Kompatibilität und Anwendung

Für Anwendungen in Auto- und Motorradinstallationen, elektrischen Panelen und Industriemaschinen konzipiert, bei denen eine zuverlässige Schraubmontage des Kabelendes benötigt wird. Passend für Kabel im Bereich 1,5–2,5 mm² und M10-Schrauben/Terminals. Die blaue Isolierung erleichtert die Identifikation der Leitungsdimension bei der Wartung.

Montagehinweise

• Abisolieren Sie das Kabel auf passende Länge, führen Sie die Leiterdraht(en) vollständig in den Spannbereich der Ringkabelsko ein und sorgen Sie für eine gute mechanische Kontaktfläche vor dem Festziehen.
• Verwenden Sie eine korrekt dimensionierte Crimpzange oder Klemmwerkzeug, das für isolierte Kabelschuhe geeignet ist, um optimalen Kontakt und mechanische Haltbarkeit zu erreichen.
• Sorgen Sie dafür, dass Boltmutter/Punkt sauber ist und verwenden Sie ggf. Korrosionsschutz bei Außen- oder feuchten Umgebungen.

Das Produkt wird im JMP-Katalog oft alternativ als 1580501 bezeichnet; die korrekte Lieferantenangabe ist JMP mit MPN 158.08.59 und GTIN 4043981350036.
