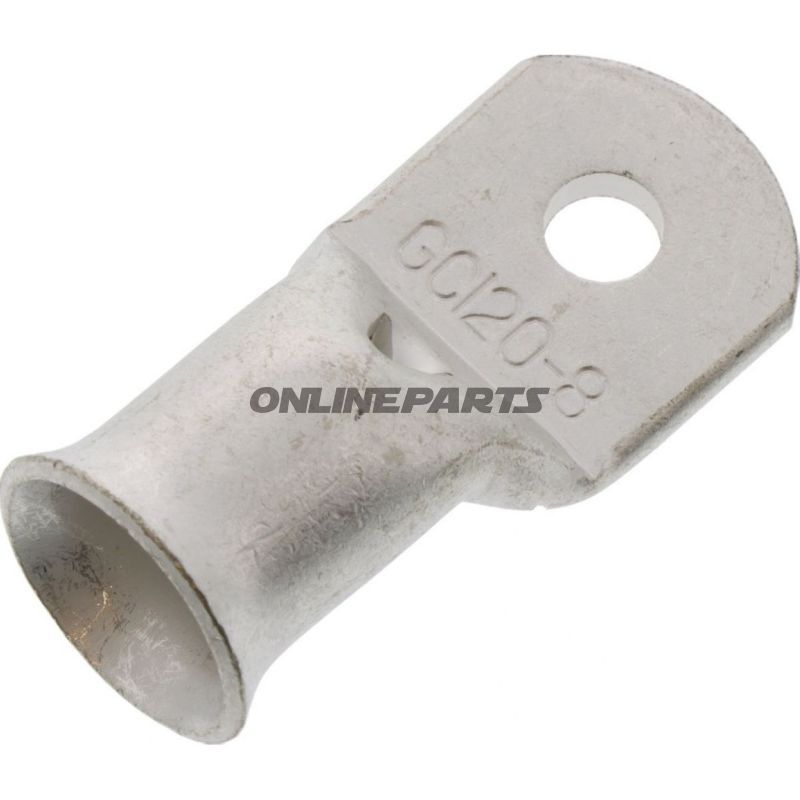

Ringzunge JMP 1580492 Rohrkabelschuh unisoliert für Leitungsquerschnitte bis 120 mm². Bohrung Ø 8,4 mm, M8 für Schraubbefestigung.
Artikelnummer: 158.04.92
Herstellernummer: 1580492
Ringkabelschuh (Ringauge) 120 mm², M8 – unisoliert, für Kabelschuh-Verbindungen
Dieser unisolierte Ringkabelschuh von JMP (GTIN: 4043981276923, MPN: 158.04.92) ist für die mechanische und elektrische Verbindung von Leistungskabeln mit einem Querschnitt bis 120 mm² vorgesehen, bei Verwendung einer M8-Schraubenbefestigung. Das Produkt wird typischerweise bei Batterie- und Erdungsverbindungen, Hauptstromkabeln oder dort eingesetzt, wo robuste Ringverbindungen mit geringem Kontaktwiderstand erforderlich sind.
Funktion
- Schafft eine zuverlässige mechanische und elektrische Verbindung zwischen Kabel und Schraube/Terminal durch eine ringförmige Öse.
- Ausgelegt für direkte Crimpung oder lötfreie Verbindung von Leitern (Crimpen wird für die beste mechanische Festigkeit empfohlen).
- Unisolierte Ausführung gewährleistet guten elektrischen Kontaktfläche und die Möglichkeit hoher Stromtragfähigkeit.
Materialien und Eigenschaften
- Unisolierter Metallkörper — typischerweise aus Kupferlegierung mit Zinnbeschichtung (Standard für diese Art) zur Verbesserung der Korrosionsbeständigkeit und elektrischen Leitfähigkeit. Die Beschichtung minimiert Oxidation an der Kontaktfläche, ohne eine isolierende Schicht einzuführen.
- Bohrung Ø 8,4 mm, dimensioniert für M8-Bolzen, was Platz für normale Schrauben- und Scheiben-Kombination bietet.
- Für eine Pol-Verbindung konzipiert; keine Wärmeisolationskappe oder Schrumpfschlauch aufgebracht, was es geeignet macht für eingebaute oder geschützte Installationen, bei denen Isolierung entweder unnötig oder separat aufgetragen wird.
Technische Daten (Übersicht)
| Technische Daten |
|---|
| Typ | Ringkabelschuh / Ringauge |
| Passend für Schraube | M8 (Bohrung Ø 8,4 mm) |
| Max. Kabelquerschnitt | 120 mm² |
| Isoliert | Nein (unisoliert) |
| Anzahl Pole | 1 |
| Geeignet für | Kraftkabel, Batterieverbindungen, Erdungen |
Montage- und Anwendungshinweise
- Unisoliertes Kabelende in das Schaft setzen und eine geeignete Crimpzange verwenden, um mechanische Festigkeit und niedrige Übergangswiderstände sicherzustellen. Alternativ kann das Kabelenden vor der Montage durch Schweißen/Löten verbunden werden, je nach Installationsanforderungen — das Produkt ist nicht vorkonfektioniert.
- Stellen Sie sicher, dass Schraube, Scheibe und Mutter korrosionsgeschützt und korrekt dimensioniert sind, um lokale Erwärmung bei hohen Strömen zu vermeiden.
- Unisolierte Ausführung erfordert ggf. eine Gehäuse- oder Nachisolierung in Anwendungen, bei denen Berührung oder Kurzschlussrisiko ausgeschlossen werden muss.
Kompatibilität und Anwendungsbereiche
- Geeignet für 120 mm² Leiter in Fahrzeugen, Maschinen und industriellen Installationen, wo M8-Befestigung verwendet wird.
- Verwendung in Umgebungen mit Anforderungen an hohe Stromkapazität und geringe Kontaktwiderstände; passt zu Standard-M8-Terminalaufbauten.
Die Marke JMP wird als Hersteller/Lieferant angegeben (MPN 158.04.92), und GTIN 4043981276923 kann für Lager- und Bestellkontrollen verwendet werden. Das Produkt wird als einzelner Ringkabelschuh geliefert und sorgt, bei korrekter Montage, für stabile elektrische Verbindungen für Mechaniker und Motorradfahrer, die robuste Lösungen für Kraftkabel benötigen.
