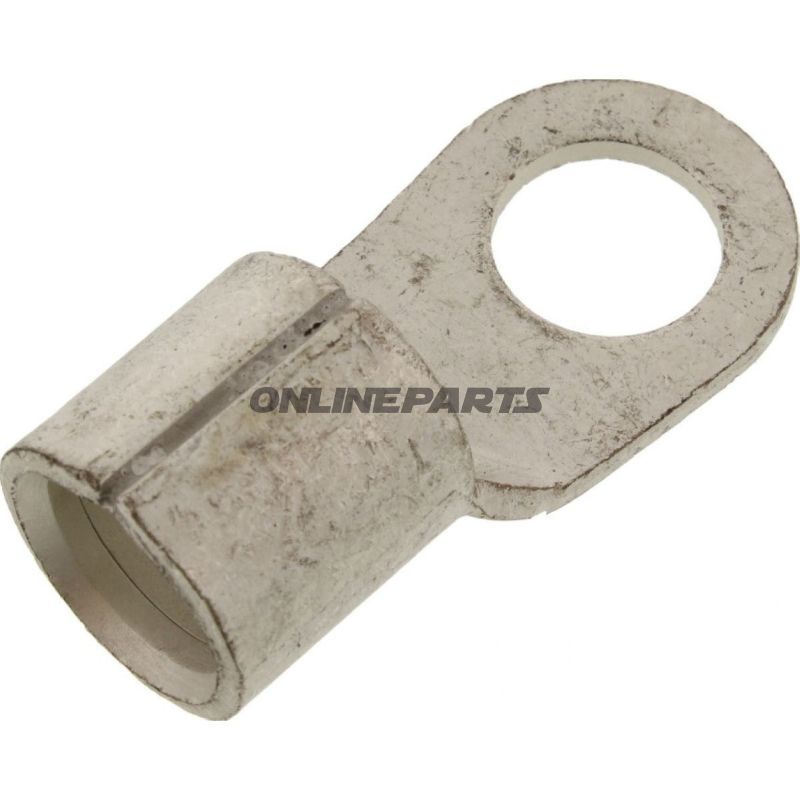

Ringzunge 120.0 M16 Jmppackung 1 Stück

Ringkabelsko (Ringzungen) 120 mm², M16 – unisoliert, für Kabelverlegung und Erdung

Produkt: JMP Ringkabelschuhe, Modell 158.05.84 (GTIN 4043981277845). Diese unisolierte Ringzunge ist für elektrische Verbindungen vorgesehen, bei denen eine robuste mechanische und elektrische Kontaktverbindung über eine Schrauben-/Bolzenverbindung erforderlich ist. Sie wird einzeln in der vom Hersteller JMP angegebenen Packung geliefert.

Funktion und Anwendung

• Die Ringzunge wird verwendet, um einen elektrischen Leiter an einer Schraube oder Bolzen mit M16-Gewinde/Haltestelle zu befestigen und eignet sich für permanente oder semipermanente Verbindungspunkte wie Erdungsverbindungen, Batteriesammelschienen und Schaltschrankverbindungen.
• Das offene Kabelende wird eingezogen, aufgepresst (verquetscht) oder gelötet, je nach Arbeitsmethode, danach wird die Ringöffnung über Bolzen/Schaft gelegt und mit Mutter/Scheibe für sicheren elektrischen Kontakt befestigt.
• Entwurf entspricht DIN 46234, was Kompatibilität mit standardisierten Installationsmethoden und Befestigungsabmessungen sicherstellt.

Materialien und technische Eigenschaften

• Unisolierte Ausführung: Keine isolierende Hülle oder Schrumpfschicht – bestimmt für Installationen, bei denen eine Isolierung entweder nicht erforderlich ist oder separat behandelt wird.
• Geeignet für Leiterquerschnitte bis 120 mm², was größere Leistungsleitungen abdeckt, die typischerweise in Motorleistung- und Erdungsanwendungen verwendet werden.
• Bohrungsdurchmesser des Ringhuls ist Ø 17,0 mm, dimensioniert für M16-Bolzen/Öffnungsbau.
• Anzahl der Pole: 1. Es gibt keine integrierten Lötverbindungen oder Schrumpfelemente.
• Standard: DIN 46234, was Abmessungen und Form der Ringzungen in dieser Kategorie angibt.

Kompatibilität und Montagehinweise

• Passt zu Bolzen und Terminals mit M16-Dimension; der Lochdurchmesser von Ø 17,0 mm ermöglicht Platz für standardmäßiges M16-Zubehör und Scheiben.
• Geeignet für Kupferleiter mit entsprechender Vorbearbeitung (Abmanteln, ggf. Löten oder Schrumpfen der Kabelschuhe je nach Anforderung). Für große Querschnitte wird ein korrektes Crimp-/Verpresswerkzeug empfohlen, um eine geringe Übergangswiderstand und mechanische Stabilität zu gewährleisten.
• Da das Produkt unisoliert ist, sollte elektrische Isolation oder Schutz vor versehentlicher Berührung in der Installation erfolgen, wo Sicherheitsstandards dies vorschreiben.

Technische Daten (kurz)

• Typ: Ringkabelschuh / Ringzunge
• Größe/Gewinde: M16
• Für Leiterquerschnitte: Bis zu 120 mm²
• Bohrloch: Ø 17,0 mm
• Isoliert: Nein
• Schweiß-/Lötverbindungen: Nein
• Anzahl der Pole: 1
• Standard: DIN 46234

Identifikation

Das Produkt wird unter der Marke JMP verkauft und ist mit der Herstellerteilenummer (MPN) 158.05.84 gekennzeichnet. Die GTIN der Ware lautet 4043981277845, was für Lagerverwaltung oder Anfragen beim Lieferanten verwendet werden kann.

Hinweis

Es wird empfohlen, geeignetes Crimpwerkzeug für den angegebenen Querschnitt zu verwenden und sicherzustellen, dass Montageflächen sauber und korrosionsfrei sind, um optimalen elektrischen Kontakt zu gewährleisten. Da die Ringzunge unisoliert ist, sollten geeignete Sicherheitsvorkehrungen und ggf. eine nachträgliche Isolation in der Installation geplant werden.
