Ringzunge 120.0 M16 Jmppackung 1 Stück

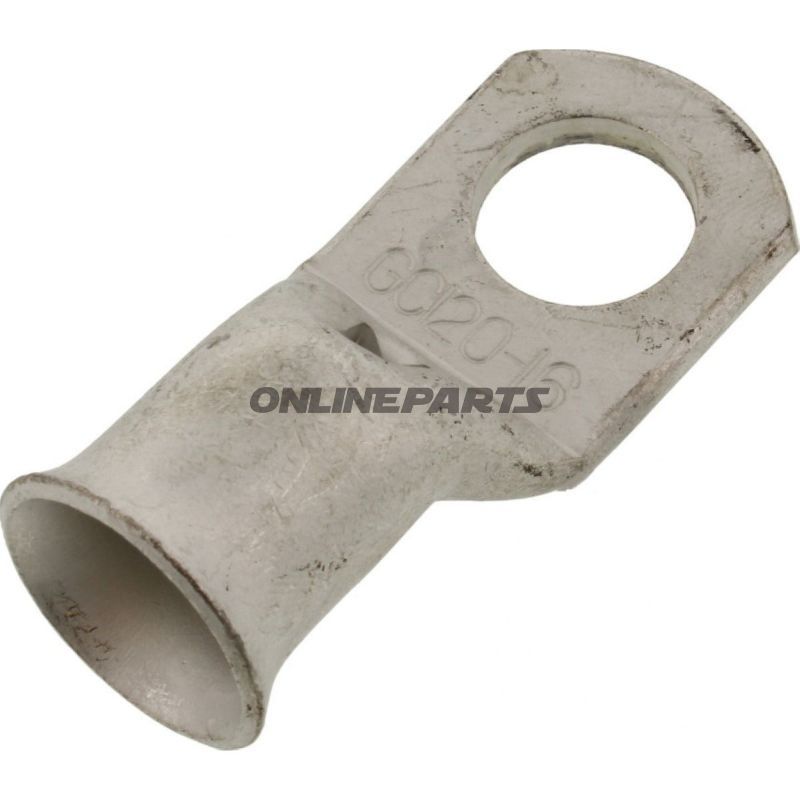

Ringteller 120 mm², M16 – unisolierte Ringkabelschuh von JMP

Produkt: JMP Ringkabelschuh für Kabelschuh (MPN: 158.04.43, GTIN: 4043981276435). Dieser unisolierte Ringkabelschuh ist für elektrische Installationen konzipiert, bei denen eine feste, mechanische Verbindung zwischen Kabel und Schraub-/Bolzenverbindung erforderlich ist, beispielsweise Chassis- oder Erdungsverbindungen an Motorrädern oder in Anbauteilen.

Funktion und Anwendung

• Der Ringkabelschuh überträgt Strom von einem starken Kabel zu einer Schraub- oder Klemmenverbindung mittels eines durchgehenden ringförmigen Auges (passt zu M16), was eine sichere, vibrationsstabile Verbindung gewährleistet.
• Eignet sich für Anschlüsse, bei denen Platz für eine Blechklemme mit ringförmigem Auge erforderlich ist, z. B. Batterieverbindungen, Anschlusspunkte und Hochstromanschlüsse an Fahrzeugen und Maschinen.
• Ausgelegt für eine einfache Polverbindung (1 Pol) und vorgesehen für Leiterquerschnitte bis zu 120 mm².

Material und Bauweise

• Unisolierte Ausführung: Der Anschluss wird ohne plastische Isolierung oder Schrumpfschläuche geliefert, was gute Möglichkeiten für Schrumpf- oder Anwendungen bietet, bei denen Isolierung separat behandelt wird.
• Werkstoffzusammensetzung: Hergestellt in Metall geeignet für elektrische Verbindungen (typischerweise blechierte Kupferlegierung oder ähnliches leitendes Material). Die Oberflächenbehandlung sorgt für gute Leitfähigkeit und reduzierte Korrosionsgefährdung unter normalen Bedingungen.
• Kein Löten: Das Produkt ist nicht gelötet für zusätzliche mechanische Festigkeit; es ist für gequetschte/crimpte Verbindungen vorgesehen. Eine korrekte Pressung ist daher wichtig für sowohl mechanische als auch elektrische Integrität.

Technische Daten

Kompatibilität und Montageanleitung

• Die Auslegung (bis zu 120 mm²) bedeutet, dass der Terminal auch an leistungsstarken Batterie- und Generatorverbindungen verwendet werden kann. Stellen Sie sicher, dass der Kabelquerschnitt der Spezifikation für eine korrekte elektrische Leistung entspricht.
• Montage durch korrekte Crimpung mit geeignetem Presswerkzeug für die Terminalgröße. Unisolierte Terminale erfordern sorgfältige Crimpung und ggf. zusätzliche Korrosionsschutzmaßnahmen in Außen- oder feuchten Umgebungen.
• Passt zu M16-Bolzen; der angegebene Bohrungsdurchmesser ist 16,5 mm, was Platz für Bolzen und ggf. Scheibe für mechanische Stabilität bietet.

Marke und Identifikation

Das Produkt stammt von JMP und wird mit der Herstellernummer (MPN) 158.04.43 und GTIN 4043981276435 identifiziert. Diese Referenzen können zur Verifikation von Ersatzteilen und bei Bestellungen für Werkstatt oder Lager verwendet werden.

Sicherheit und Wartung

• Überprüfen Sie die Qualität der Crimpverbindung nach dem Verpressen; eine schlechte Crimpverbindung kann zu thermischer Aufwärmung und erhöhter Widerstand führen.
• Bei exponierten Installationen wird Korrosionsschutz empfohlen (z. B. geeignetes Fett oder Abdeckung, wenn der Terminaler äußeren Feuchtigkeits- oder Salzkonditionen ausgesetzt ist).

MPN: 158.04.43 | Marke: JMP | GTIN: 4043981276435
