Ringzunge 120.0 M12 Jmppackung 1 Stück

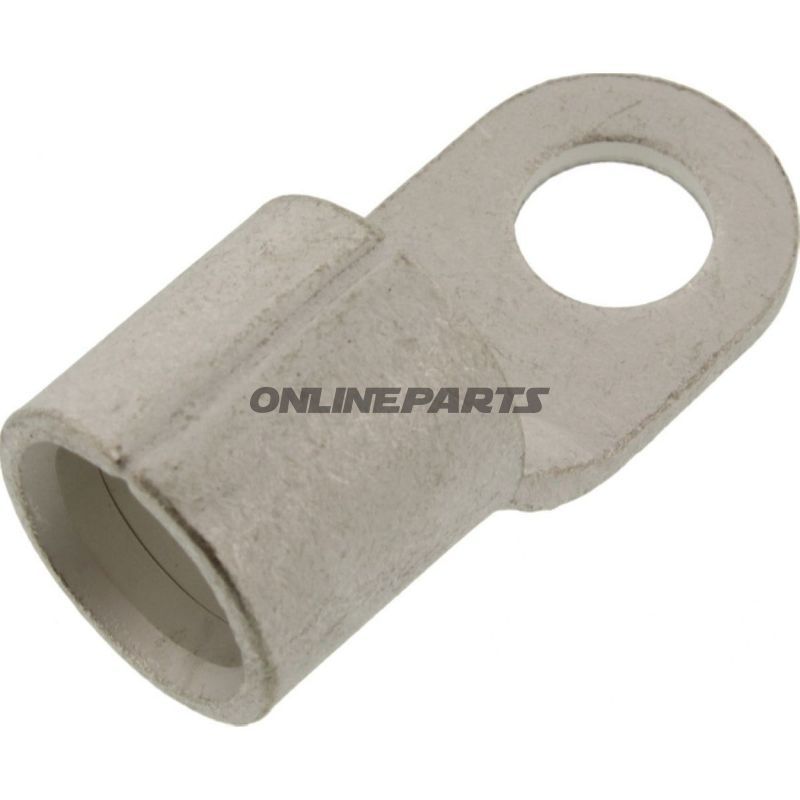

Isolierte Ringschlaufenklemme (Ringzunge) 120 mm², M12 – JMP (GTIN 4043981277753)

Produktübersicht: Diese isolierte Ringschlaufenmutter von JMP (MPN 158.05.75, GTIN 4043981277753) ist für elektrische Verbindungen mit Kabelquerschnitten bis 120 mm² vorgesehen und hat einen Bohrdurchmesser von Ø 13,0 mm, geeignet für M12-Schraubverbindungen. Sie entspricht DIN 46234 für isolierte Ringschlaufen.

Funktion

Die Ringschlaufenmutter fungiert als mechanische und elektrische Verbindung zwischen einem Leiterquerschnitt und einer Schrauben- oder Schraubfundament. Wenn der Leiter gegen den Schaft der Ringzunge gedrückt oder mit dem Endstück vercrimpt und unter einer Kontaktplatte oder gegen eine Erdfläche verschraubt wird, gewährleistet sie einen niederohmigen Kontakt und eine stabile mechanische Fixierung. Die Konstruktion ist geeignet für feste Leiter oder gecrimpte Enden und wird typischerweise in der Stromverteilung, Erdverbindungen und Panelmontage eingesetzt.

Material und Eigenschaften

• Material: Unisoliertes Metall (typisch Kupferlegierung oder vernickeltes Kupfer je nach JMP-Produktionsstandard). Die Materialwahl sorgt für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bei korrekter Oberflächenbehandlung.
• Oberfläche: Normalerweise verzinnt, um den Korrosionsschutz und die Schweißbarkeit zu verbessern, was die Oxidationsbeständigkeit an exponierten Verbindungsstellen im Laufe der Zeit reduziert.
• Mechanisch: Robustes ringförmiges Design, das eine wiederholte Montage mit M12-Schrauben/Bolzen ohne Verformung bei geeignetem Montagemoment ermöglicht.
• Isolierung: Unisoliert – vorgesehen für den Einsatz in kontrollierten Anwendungen, bei denen elektrische Isolation entweder nicht erforderlich ist oder durch andere Komponenten bereitgestellt wird.

Technische Daten

Die wesentlichen technischen Parameter sind:

• Typ: Ringschlaufenmutter (Ringzunge)
• Passt zu: M12 (Bolzen/Schraube)
• Max. Leiterquerschnitt: 120 mm²
• Bohrdurchmesser: Ø 13,0 mm (für M12-Befestigung)
• Isoliert: Nein (unisoliert)
• Verschweißte/gelötete Verbindungen: Nein
• Anzahl der Pole: 1
• Standard: DIN 46234

Praktische Anwendung und Montage

Geplante Anwendungen umfassen Erdungspunkte, Batterieanschlüsse, Stromverteilblöcke und Maschinenpanels, bei denen eine zuverlässige Schraubverbindung erforderlich ist. Für eine korrekte Montage sollte das Kabelende entweder ein solider Leiter oder entsprechend vorbereitet mit einer passenden Crimpzunge/Crimpwerkzeug versehen sein, damit die Kontaktfläche gleichmäßig wird. Stellen Sie eine geeignete Auslegung des Schraubmoments in Bezug auf den Kabelquerschnitt und das Kontaktmaterial sicher, um ein Überdrücken oder schlechten Kontakt zu vermeiden.

Kompatibilität und Standards

Die Ringschlaufe folgt DIN 46234, was sie kompatibel macht mit Standard-M12-Befestigungen und etablierten Praxis in industrieller Installation und Fahrzeuginstallationen. JMP als Hersteller ist mit der MPN 158.05.75 angegeben und kann in Ersatzteillisten und Stücklisten aufgenommen werden, wobei GTIN 4043981277753 zur eindeutigen Identifikation verwendet wird.

Bemerkungen

• Das Produkt wird unisoliert geliefert – erwägen Sie zusätzliche Isolierung oder den Einsatz von Gummiplatten, wenn eine Exposition oder Berührungslage besteht.
• Prüfen Sie immer Abmessungen und Materialeigenschaften im Hinblick auf Ihre Systemanforderungen, insbesondere bei hohen Strömen oder aggressiven Umgebungen.
• Informationen zur Oberflächenbehandlung (z.B. Verzinnung/Vonvernickelung) können variieren; siehe das technische Datenblatt des Herstellers für endgültige Bestätigung bei spezifischen Anwendungen.
