Ringzunge 120.0 M10 Jmppackung 1 Stück

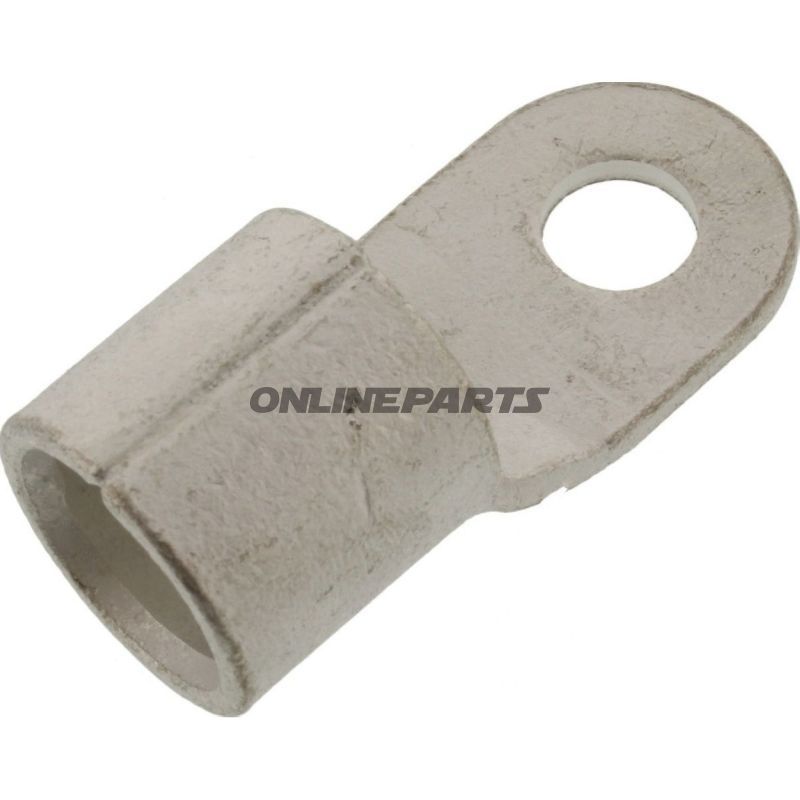

Ringkabelsko (ringtunge) 120 mm², M10 - ubeskyttet JMP

Produktübersicht: Diese ungeschützte Ringkabelsko von JMP (MPN: 158.05.62, GTIN: 4043981277623) ist für elektrische Verbindungen vorgesehen, bei denen Leitungen mit einem Querschnitt von bis zu 120 mm² mit einer M10-Verbindung befestigt werden müssen. Die Konstruktion folgt DIN 46234 und ist für Mechaniker und Motorradfahrer konzipiert, die mit leistungsstarken stromführenden Leitungen in Fahrzeugen und Maschinen umgehen.

Funktion

• Die ringkabelsko-Skonstruktion bietet eine sichere mechanische und elektrische Verbindung durch Verwendung einer M10-Schraubführung (Bohrungsdurchmesser Ø 10,5 mm).
• Verwendet zum Verbinden von Kabeln mit Erdpunkt, Batterie- clamps oder anderen Strompunkten, wo eine feste, niederohmige Verbindung erforderlich ist.
• Unspezifizierte Ausführung bedeutet direkten Metall-Metall-Kontakt, was die Übergangs-Widerstände reduziert, jedoch eine korrekte Isolierung in der Anwendung erfordert, um Kurzschlüsse zu verhindern.

Material und Eigenschaften

• Ungedichtete Ringkabelsko: gefertigt aus hochwertigem elektrisch leitendem Metall wie typischerweise Kupfer oder kupferbeschichtetes Zinn (JMP spezifiziert Materialauswahl und Oberflächenbehandlung in technischen Datenblättern).
• Oberflächenbehandlung: normalerweise zur Verbesserung der Korrosionsbeständigkeit und des elektrischen Kontakts (Zinnbeschichtung ist üblich bei dieser Art), was über die Zeit eine stabile Leitfähigkeit gewährleistet.
• DIN 46234-Kompatibilität: Herstellungs- und Abmessungsstandard, der Kompatibilität mit standardisierten Schrauben- und Montageverfahren sicherstellt.
• Ungedichtet, nicht verpresst und nicht gelötet: Das Produkt ist für mechanischen Druck oder Crimpe-Verbindungen vorgesehen, abhängig vom Werkzeug und der Installation.

Technische Daten

Anwendungstipps

• Sorgen Sie für korrekte Dimensionierung: Wählen Sie die Ringkabelsko entsprechend dem Kabelquerschnitt bis max. 120 mm², um schlechten Kontakt und Überhitzung zu vermeiden.
• Verbinde: Verwenden Sie geeignetes Crimp- oder Presswerkzeug, um eine niedrige Übergangswiderstand zu erreichen. Unisolierte Verbindungen erfordern anschließend eine korrekte Isolierung bei der Montage, um Kurzschlüsse zu verhindern.
• Korrosionsschutz: Bei Montage in exponierten Umgebungen wird zusätzliche Korrosionsschutz oder eine Beschichtung empfohlen, die zu den Umgebungsbedingungen passt.
• Messung: Nach der Montage kann eine Widerstandsprüfung eine korrekte elektrische Verbindung bestätigen.

Kompatibilität und praktische Hinweise

Die Ringkabelsko eignet sich für Batteriekabel, Erdungsverbindungen und Hauptstromverbindungen in Motorrädern, Autos und anderem Maschinen, bei denen eine M10-Befestigung Standard ist. Da das Produkt ungeschützt ist, muss der Montagebereich so geplant werden, dass Metallteile nicht versehentlich Kurzschlüsse verursachen. Die JMP-Marke und MPN 158.05.62 erleichtern die Identifikation im Ersatzteilkatalog und in technischen Unterlagen.

Identifikation: JMP (Marke) – MPN: 158.05.62 – GTIN: 4043981277623.

Wenn Sie Informationen zu genauer Legierung oder Oberflächenbehandlung für diese MPN benötigen, wird empfohlen, die technische Dokumentation von JMP oder das Produktdatenblatt des Lieferanten für eine endgültige Bestätigung bei kritischen Anwendungen zu konsultieren.
