Ringzunge 10.0 M82 Rot / 2 Schwarz Gold

Ringkabelsko (Ringöse) 10,0 mm² für M8 – teilweise isoliert, Set mit Farben

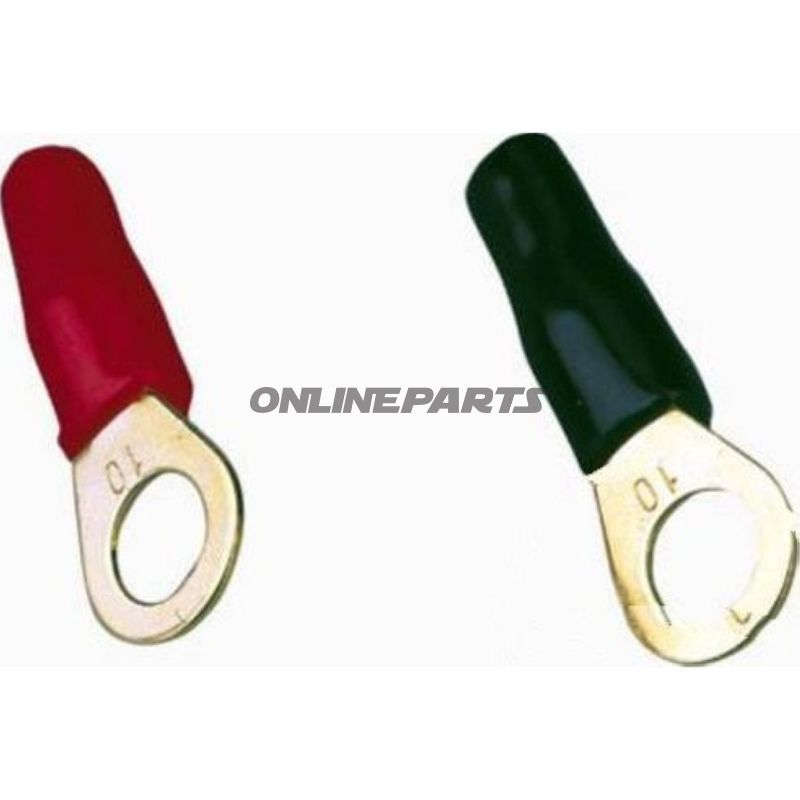

Produktübersicht: Diese Ringkabelsko von ACV (MPN: 194.04.92, GTIN: 4026724712193) ist eine teilweise isolierte Ringöse, die für Drahtquerschnitte bis 10,0 mm² und Schraub-/Bolzengröße M8 vorgesehen ist. Das Set enthält zwei rote und zwei schwarze Ringkabelschelfen und ist aus vergoldetem Material gemäß der Hersteller-„Gold-Serie“ hergestellt.

Funktion und Anwendung: Die primäre Funktion der Ringkabelsko ist es, eine zuverlässige mechanische und elektrische Verbindung zwischen Leitern und Schraub- oder Bolzenverbindungen an Motorrädern, Fahrzeugen oder elektrischen Installationen herzustellen. Die teilweise Isolierung schützt das freiliegende Leiterende vor Kurzschluss und ermöglicht Farbkodierung zur Polarität oder Schaltungsidentifikation (Rot typischerweise positiv, Schwarz typischerweise negativ oder Masse). Der InnenØ von ca. 8,4 mm macht sie geeignet für M8-Befestigungen, und der flankierende Außendurchmesser sowie die Körpergröße (D ≈ 15 mm) gewährleisten ausreichend Kontaktfläche bei der Verpressung mit Muttern oder Schrauben.

Materialien und Eigenschaften:

• Kontaktmaterial: Vergoldete Oberfläche für verbesserte Korrosionsbeständigkeit und niedrigeren Kontaktwiderstand im Vergleich zu unbeschichteten Alternativen. Goldbeschichtung ist insbesondere in vibrierenden und feuchten Umgebungen relevant, wo Oxidation sonst den Übergangswiderstand erhöhen könnte.
• Isolierung: Teilweise thermoplastischer/isolerter Schaft, der die Kappe am Crimp-Punkt schützt und das Risiko unbeabsichtigter Kurzschlüsse bei nah beieinanderliegenden Verbindungen reduziert. Produktdaten geben an, dass das Produkt isoliert ist, aber nicht Schrumpfschlauch oder gelötete Verbindungen.
• Konstruktion: Nicht verschweißte und nicht gelötete Verbindung — ausgelegt für mechanische Crimpwerkzeuge. Gerade Ringform sorgt für gleichmäßigen Druck und guten Kontakt bei korrekter Verpressung.

Technische Details:

• Typ: Ringkabelsko / Ringöse
• Geeignet für Bolzen/Schraube: M8 (Ø innenring ca. 8,4 mm)
• Max Drahtquerschnitt: 10,0 mm²
• Isoliert: Ja (teilweise)
• Anzahl Pole: 1
• Hitze-Schrumpf: Nein
• Verschweißte/gelötete Verbindungen: Nein — vorgesehen für Crimpen
• Äußere Abmessung (D): ca. 15 mm

Kompatibilität und Anwendungszenarien: Passt zu standardmäßigen M8-Befestigungsbolzen und Schraubklemmen an Batterieklemmen, Stabverbindungen, Sicherungsblöcken und Erdungspunkten an Motorrädern und kleineren Motorfahrzeugen. Die farbige Kennzeichnung (2 Rot, 2 Schwarz) macht das Set ideal für eine schnelle Identifikation bei Montage und späterer Wartung. Empfohlen wird der Einsatz zusammen mit einem passenden Crimpwerkzeug für elektrische Ringkabelklemmen und der entsprechenden Kabelstromkapazität gemäß den Leitungsdimensionen des Herstellers.

Technische Vorteile:

• Goldbeschichtung verbessert elektrischen Kontakt und Korrosionsbeständigkeit in aggressiven Umgebungen.
• Teilweise Isolierung schützt vor Kurzschlüssen bei nah beieinanderliegenden Komponenten, ohne eine mechanische Verpressung zu behindern.
• Standard-M8-Ø sorgt für breite Kompatibilität mit gängigen Montagepunkten.
• Farbcodiertes Set erleichtert Polaritätsmarkierung und Systematisierung in der Montage.

Lieferanteninformationen: Das Produkt wird unter der Marke ACV vermarktet (MPN: 194.04.92). GTIN 4026724712193 kann für Lagerverwaltung und eindeutige Identifikation bei Bestellungen verwendet werden. Beachten Sie, dass beim Versand das Set die genannten vier Stück enthält (2 Rot, 2 Schwarz); eine größere Verpackungsmenge darf nicht mit der Lieferung an einzelne Kunden verwechselt werden.

Wichtige Montageanweisungen: Verwenden Sie geeignetes Crimpwerkzeug für isolierte Ringkabelklemmen und überprüfen Sie die mechanische und elektrische Qualität der Verpressung. Vermeiden Sie Löten oder Erhitzen, das die Isolierung oder Beschichtung beschädigen könnte. Nach dem Verpressen ist eine visuelle Prüfung und ggf. eine Zugprobe durchzuführen, um eine korrekte Verbindung zu bestätigen.
