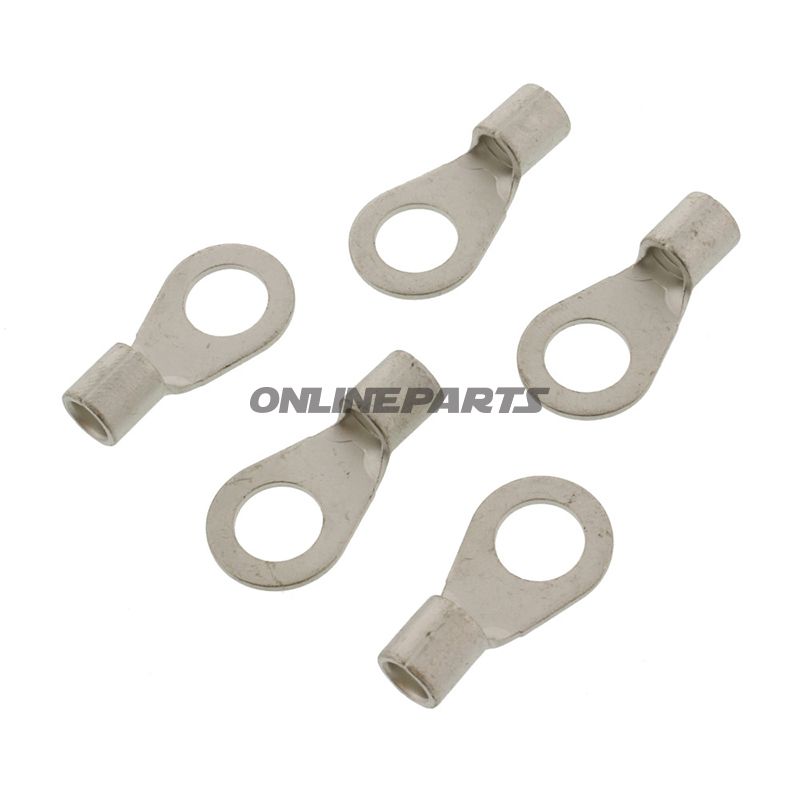

Ringzunge 10.0 M8 Jmppackung 5 Stück Alternative: 1580872

Ringkabelsko unisoliert JMP M8 – für Kabel bis zu 10,0 mm²

Produktet ist eine unisolierte Ringkabelschuh von JMP (MPN 158.06.23, GTIN 4043981278217) vorgesehen für feste Verbindung von Leitern zu Schraub- oder Bolzenklemmen mit M8-Durchführung. Der Ringkabelschuh entspricht DIN 46234 und ist für Leiterquerschnitte bis zu 10,0 mm² mit einer Bohrung von Ø 8,4 mm dimensioniert.

Funktion und Anwendung:

• Stellt eine elektrische und mechanische Verbindung zwischen einem einzelnen Leiter und einer Schraub-/Bolventerminal (M8) her.
• Eignet sich für feste Installationen an Rahmen, Erdungsverbindungen oder einfache Versorgungsverbindungen, wo eine sichere Schraubverbindung erforderlich ist.
• Unisolierte Ausführung bedeutet, dass die Verbindung eine korrekte Isolierung in der Installation oder die Platzierung in einer geschützten Box erfordert, um Kurzschlüsse zu vermeiden.

Materialauswahl und Eigenschaften:

• Das Material ist als Metall ausgeführt (typischerweise vernickelte Kupferlegierung für diese Art), was eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit im Vergleich zu unbehandeltem Kupfer sicherstellt. Die konkrete Legierung folgt JMPs Standard für elektrische Kabelschuhe.
• Unisoliertes Design: Es gibt kein Kunststoff- oder Heißschrumpfschlauch, was eine geringe Profilhöhe und montageplatzsparende Montage ermöglicht, aber Anforderungen an eine korrekte Nachbearbeitung bei der Montage stellt, um eine Exposition zu vermeiden.
• Nicht geeignet zum Verlöten am Ende — die Verbindung ist mechanisch ( crimpt oder gebördelt ) und für das Crimpen mit einer geeigneten Crimpzange oder mechanischer Kompression vorgesehen.

Technische Details:

• Typ: Ringkabelschuh
• Für Leitungquerschnitt geeignet: M8 (Bolzen/Durchführung)
• Für Leiterquerschnitt maximal: 10,0 mm²
• Bohrung: Ø 8,4 mm
• Isoliert: Nein
• Lötverbindung: Nein
• Anzahl Pole: 1

Kompatibilität und Montageanleitung:

• Prüfen Sie, dass der Leiterquerschnitt 10,0 mm² nicht überschreitet und dass der Bohrungsdurchmesser mit Ø 8,4 mm kompatibel ist (in der Regel M8).
• Leiter korrekt abkürzen und abisolieren, den Kabelschuh mit einer geeigneten Crimpzange für Kabelschuhe/Schaltleitungen crimpen, um mechanische Stabilität und geringe Übergangswiderstände sicherzustellen.
• Nach der Montage die Verbindung nachziehen und gegebenenfalls mit Korrosionsschutz behandeln oder in einer geschlossenen Klemmbox montieren, da die unisolierte Ringverbindung exponiert ist.

Bemerkungen:

• Hersteller: JMP (MPN 158.06.23). GTIN 4043981278217 ist für diesen Artikel registriert und kann zur Prüfung von Kompatibilität und Lagerbeständen verwendet werden.
• Produktinformationen folgen dem DIN 46234-Standard für Ringkabelschuhe.
• Es sind keine isolierenden Hülsen, Heat-Shrink oder zusätzlichen Montagebauteile enthalten — bestellen Sie diese separat, falls die Installation dies erfordert.
