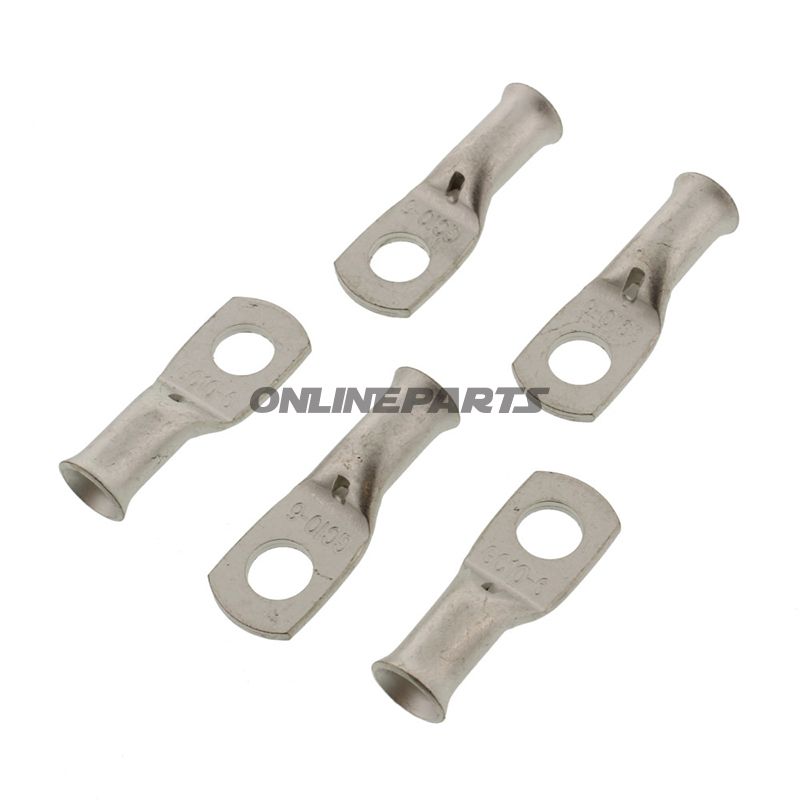

Uisolierte Ringkabelsko (Ringauge) M6 für Leiteranschluss bis 10,0 mm²
Produktübersicht: Diese uisolierte Ringkabelsko von JMP (MPN 158.04.75, GTIN 4043981276756) ist für die mechanische und elektrische Verbindung von Einzelleiterkabeln zu Bolzen oder Schraubterminals mit M6-Dimension vorgesehen. Die einfache, robuste Konstruktion macht sie geeignet für Anwendungen in Motorradinstallationen, Erdungsverbindungen und andere elektrische Verbindungen, bei denen eine zuverlässige Schraubverbindung erforderlich ist.
Funktion: Die Ringkabelsko überträgt Strom vom Kabel zum Terminal mithilfe eines ringförmigen Öse-Teils, das über eine M6-Bolzen oder Schraube montiert wird. Die unisolierte Ausführung sorgt für direkten Metall-zu-Metall-Kontakt und geringe Kontaktwiderstände, was vorteilhaft ist an Orten mit begrenztem Platz und wo Wärmeableitung wichtig ist. Der innere Bohrungsdurchmesser des Rings beträgt Ø 6,4 mm, sodass er korrekt auf der M6-Befestigung sitzt.
- Typ: Ring Connector (Ringkabelsko), 1-polig
- Geeignet für Bolzendurchmesser: M6 (Bohr-Ø 6,4 mm)
- Leiterquerschnitt: Bis zu 10,0 mm²
- Isoliert: Nein — unisolierte Metallausführung
- Lötbar: Nein — nicht für Löten vorgesehen
- Heißkleber: Nicht enthalten
Material und Eigenschaften: Die Ringkabelsko ist aus einer Kupferlegierung hergestellt (typisch für diesen Typ) mit Oberflächenbehandlung, um gute Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen. Die unisolierte Metallausführung bietet geringe Übergangswiderstände und bessere Wärmeabführung als isolierte Varianten, was bei höheren Strömen oder in freier Montagesituation von Vorteil sein kann. Die mechanische Festigkeit des Materials sorgt für stabile Kontakte bei korrektem Anziehen der M6-Befestigung. Hinweis: Da es sich um eine unisolierte Komponente handelt, kann zusätzliche Korrosionsschutz- oder Schrumpfflex in aggressiven Umgebungen relevant sein.
Anwendungsbereiche und Kompatibilität: Das Produkt ist für Einzelleiterkabel bis 10,0 mm² entwickelt und passt direkt auf M6-Terminals. Typische Anwendungen umfassen Erdungsverbindungen, Batteriesystemterminals (wo Platz und passende Abmessungen dies zulassen), Kabelscheitelpunkte am Rahmen und feste Verbindungen in elektrischen Systemen in Motorrädern und anderen Fahrzeugen. Da die Ringkabelsko unisoliert ist, sollte sie nicht in Situationen verwendet werden, in denen unbeabsichtigte Kurzschlüsse ohne zusätzliche Isolierung oder physikalische Abschirmung auftreten könnten.
Praktische Montageüberlegungen: Sorgen Sie für sauber abisolierte und korrekt befestigte Kabelenden, um eine optimale mechanische und elektrische Verbindung zu erreichen. Ziehen Sie die M6-Schraube gemäß den Herstellerempfehlungen, um lose Verbindungen oder Beschädigungen der Ringkabelsko zu vermeiden. Erwägen Sie Korrosionsschutz oder Schrumpfflex bei Außen- oder Feuchteinbauten, da die Komponente nicht isoliert ist.
Technische Referenz: JMP Ringkabelsko mit der MPN 158.04.75 ist GTIN-registriert unter 4043981276756. Die technischen Daten umfassen, dass die Komponente für max. 10,0 mm² Leitungen vorgesehen ist, Bohr-Ø 6,4 mm hat und weder isoliert noch zum Löten vorgesehen ist — typische Merkmale unisolierter Ringkabelskos.
Für Monteure und Motorradfahrer, die eine einfache, erprobte mechanische Ringverbindung zu M6-Terminals suchen, ist diese JMP Ringkabelsko eine funktionale Lösung, wenn Isolationsanforderungen extern gelöst werden.
