Ringzunge 10.0 M6 Jmppackung 5 Stück Alternative: 1580864

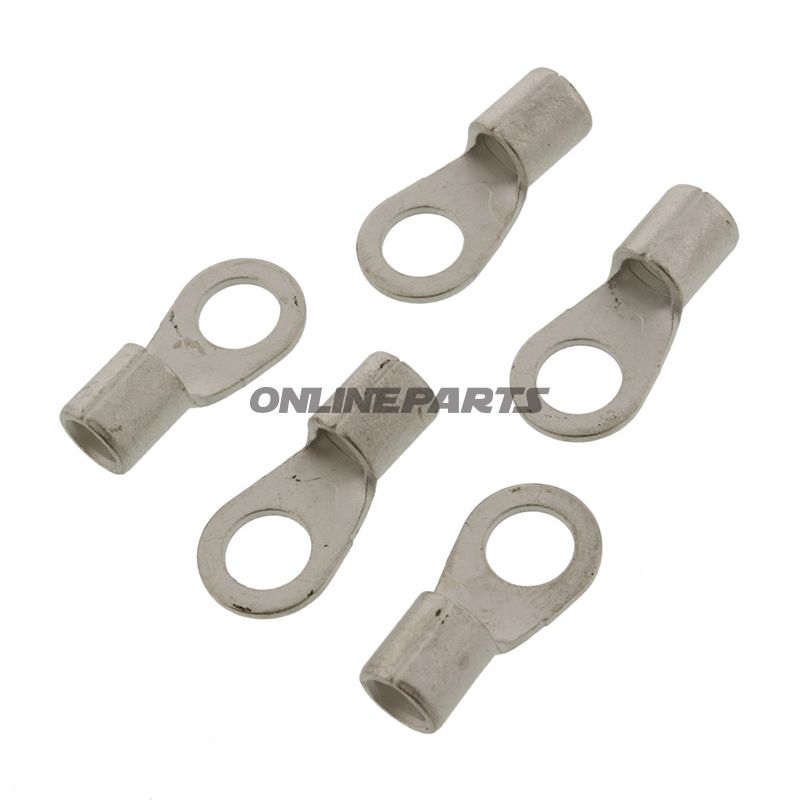

Ringkabelschuh (Ringentasche) JMP M6 für Leitungsmäße bis 10,0 mm²

Produkt: Unisolierter Ringkabelschuh von JMP (MPN: 158.06.13, GTIN: 4043981278125). Dieser Ringkabelschuh ist für feste oder mehradrige Leiter mit Querschnitt bis 10,0 mm² vorgesehen und passt zu einer Bolthead-/Schraubenklemme mit M6-Durchführung.

Funktion

• Der Ringkabelschuh wird verwendet, um eine sichere mechanische und elektrische Verbindung zwischen einer Leitung und einer Schrauben- oder Bolzenklemme herzustellen. Er gewährleistet eine gleichmäßige Kontaktfläche und reduziert das Risiko eines lockeren Kontakts bei Vibrationen.
• Die unisolierte Ausführung eignet sich, wenn Platz für freiliegendes Metall ist und Wärmeableitung oder Löten nicht gewünscht wird.
• Die Norm DIN 46234 beschreibt Abmessungen und Anforderungen für Ringkabelschuhe dieser Art, was bei Planung und Ersatzteilidentifikation hilft.

Materialwahl und Eigenschaften

• Material: Klassisch gepresstes Metall (typischerweise Kupferlegierung oder Zinnauflage auf Kupferbasis). Das Material bietet gute elektrische Leitfähigkeit und akzeptable mechanische Haltbarkeit bei korrekter Montage.
• Oberflächenbehandlung: Meist verzinnt, um Korrosion in typischen Motorradumgebungen zu widerstehen; Verzinnen verbessert Löteigenschaften und Kontaktmerkmale im Vergleich zu rohem Kupfer.
• Unisoliertes Design: Kein Kunststoff- oder Gummischalen — dies sorgt für ein niedrigeres Profil und bessere Wärmeableitung, erfordert aber bei der Platzierung Aufmerksamkeit, um Kurzschlüsse gegen das Chassis oder andere leitende Flächen zu vermeiden.
• Schweißen/Löten: Das Produkt ist nicht untergelötet und nicht für eingebauten Wärme-Zug entwickelt; der Anschluss wird durch korrektes Abcrimpen oder mechanische Verbindung vor der Befestigung am M6-Schraube/Bolzen erzielt.

Technische Daten

Montage- und Anwendungsratschläge

• Führen Sie das Leitungsende korrekt ab, vermeiden Sie lose Drähte — crimpen Sie mit dem geeignet dimensionierten Crimpwerkzeug, um eine gute mechanische und elektrische Verbindung sicherzustellen.
• Wenn der Platz es zulässt, kann eine gewellte Scheibe oder Sperrklemme verwendet werden, um die Vibrationssicherheit bei der Montage an Rahmen oder Klemmteilen zu erhöhen.
• Da das Produkt unisoliert ist, sollten benachbarte Bauteile den exponierten Metallbereich nicht berühren; alternativ kann nach der Montage Schrumpfschlauch oder isolierende Scheiben eingesetzt werden.
• Überprüfen Sie die elektrische Belastbarkeit im Verhältnis zum Leiterquerschnitt und die temperaturbezogenen Begrenzungen der Verbindung in Ihrer Anwendung.

Kompatibilität und Identifikation

• Geeignet für Kabelquerschnitte bis 10,0 mm² und Standard-M6-Befestigungen. Bohrloch Ø 6,5 mm entspricht typischen M6-Bolzen in Motorrädern und elektrischen Installationspunkten.
• Bezeichnung und Identifikation: JMP 158.06.13. GTIN 4043981278125 kann bei Einkauf oder Ersatzteilrecherche verwendet werden, um die korrekte Variante sicherzustellen.

Hinweise

• Der Paketname in den Produktdaten gibt die Anzahl der Einheiten an, aber einzelne Käufe können je nach Verpackung des Anbieters variieren — Prüfen Sie die Auftragszeile oder die Beschreibung des Anbieters auf die genaue Stückzahl beim Kauf.
• Empfohlen für Standard-Elektrikverbindungen an Motorrädern und Fahrzeugen, bei denen eine flache, unisolierte Ringverbindung geeignet ist.
