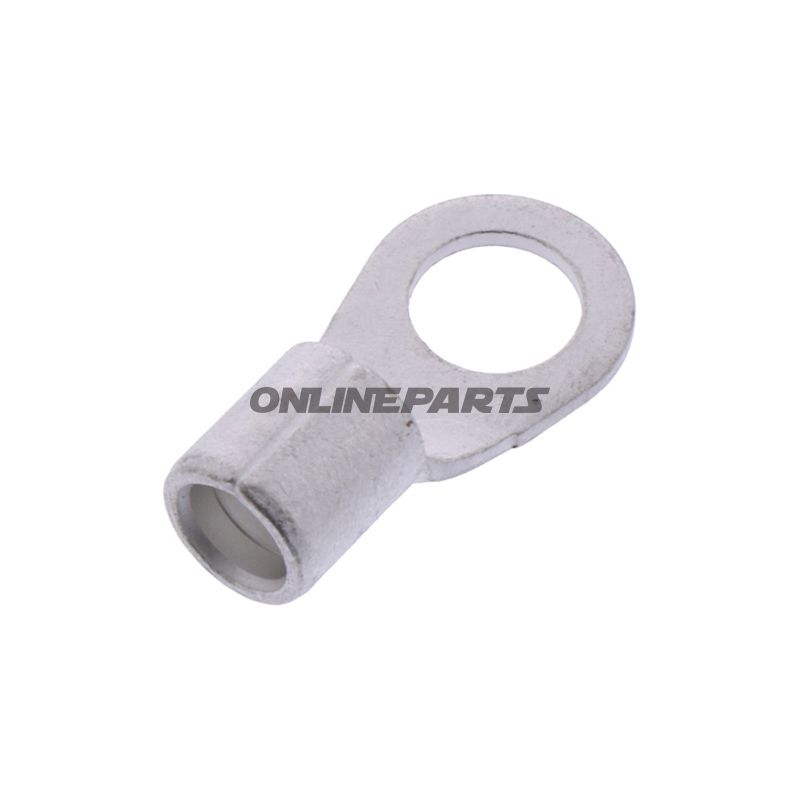

Ringkabelschuh JMP MPN 158.08.64 Für Leitungsquerschnitte bis 10,0 mm². Bohrung Ø 6,5 mm. Unisolierter Ringkontakt für elektrische Verbindungen.
Uisolierte Ringkabelsko (Ringtunge) JMP M6 für Leiterquerschnitt bis 10,0 mm²
Produkt: Uisolierte Ringkabelschuhe aus Metall von JMP (MPN: 158.08.64, GTIN: 4043981350081). Diese Ringzunge entspricht DIN 46234 und ist für Leiterquerschnitte bis zu 10,0 mm² bei einer Montagedurchmesseröffnung von 6,5 mm vorgesehen (passt zu M6 Bolzen/Schraubverbindung).
Funktion und Anwendung
Der Ringkabelschuh dient der sicheren elektrischen Verbindung zwischen einem einzelnen Leiter und einer Schraub- oder Bolzenverbindung. Die ungeisolierte Bauweise ermöglicht direkten Metallkontakt und ist geeignet für Punktverbindungen in Rahmen, Batterieverbindungen, Erdverbindungen und andere Anwendungen, bei denen eine niedrige Übergangswiderstand und eine robuste mechanische Befestigung gewünscht sind. Ausgelegt für einen Pol und ohne Lötverbindung bedeutet, dass die Verbindung durch Crimpung um den Leiter herum und mechanische Befestigung durch das Ringloch hergestellt wird.
Material und Eigenschaften
- Materialauswahl: Der Ringkabelschuh besteht aus Metall (typischerweise Kupferlegierung oder vergleichbares elektrisch leitendes Material) mit Oberflächeneigenschaften, die guten elektrischen Kontakt sicherstellen. Der Vorteil eines unisolierten Metallrings ist geringer Kontaktwiderstand und hohe Stromtragfähigkeit im Vergleich zu isolierten Varianten.
- Oberfläche: Oberflächenbehandlung zur Reduzierung von Korrosion und Verbesserung der Leitfähigkeit — Standard für diese Bauart ist entweder Zinnauflage oder ähnliche Schutzschicht. Prüfen Sie bei Bedarf die Materialbeschreibung des Anbieters auf spezifische Legierung und Beschichtung.
- Crimpen: Das Produkt ist ungelötet und für mechanisches Crimpen vorgesehen. Wählen Sie das passende Crimpwerkzeug und die Abmessung für den 10,0 mm² Leiter, um eine zuverlässige Verbindung zu erzielen.
Technische Daten
- Typ: Ringkabelschuh (Ringzunge)
- Passend zu Schraube/Bolt: M6
- Öffnungsdurchmesser: Ø 6,5 mm
- Geeignet für Leiterquerschnitt: bis zu 10,0 mm²
- Isoliert: Nein (unisoliert)
- Lötverbindung: Nein
- Erwärmungsverkürzung: Nein
- Anzahl Pole: 1
Montage und praktische Überlegungen
- Bereiten Sie den Leiter vor, indem Sie korrekt abisolieren und Leitungsstränge nicht beschädigen; verwenden Sie geeignete Crimpstifte und ein entsprechendes Drehmoment bei Schraube/Bolt, um eine mechanisch stabile und niederohmige Verbindung zu gewährleisten.
- Da das Produkt unisoliert ist, sollte es in Anwendungen verwendet werden, bei denen das Risiko eines Kurzschlusses zu angrenzenden Metallteilen berücksichtigt wird (Isolationsschlauch, korrekte Platzierung oder sekundäre Isolierung falls nötig).
- Prüfen Sie den Bauraum bei der Montage, damit die flache Seite des Rings und das Loch zum Montagepunkt passen und der Schraubenkopf bzw. die Muttern die richtige Größe haben.
Kompatibilität und Identifikation
Dieses Produkt von JMP (MPN 158.08.64, GTIN 4043981350081) entspricht Ringkabelschuhen, die in DIN 46234 spezifiziert sind, und ist kompatibel mit Standard-M6-Befestigungen. Verwenden Sie das Produkt, wenn Leiterquerschnitt, Lochdurchmesser und unisolierte Verbindung den Installationsbedingungen entsprechen.
Hinweis: Die Informationen decken die Funktion und technischen Merkmale des Produkts ab. Falls Sie eine genaue Materialangabe (z. B. genaue Legierung oder Beschichtungstyp) oder Unterlagen für Zertifizierung benötigen, empfehlen wir, den Hersteller JMP zu kontaktieren oder das Produktdatenblatt zu prüfen.
