Ringzunge 10.0 M6 Jmp Packung 25 Stück Alternative: 1580475

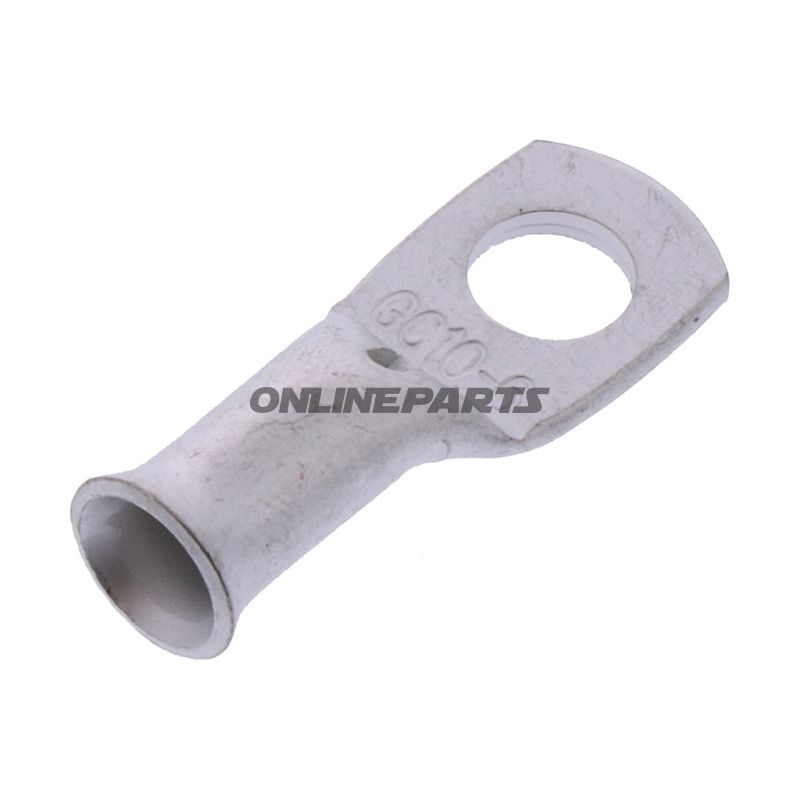

Ringtung 10,0 mm² für M6 Schraube – unisolierter Ringkabelschuh von JMP

Produktübersicht: Dieser unisolierte schlauchförmige Ringkabelschuh von JMP (MPN 158.08.81, GTIN 4043981350258) ist für eine feste elektrische Verbindung auf Bolzen oder Schraubverbindungen mit M6-Dimension vorgesehen. Er eignet sich für Leiterquerschnitte bis zu 10,0 mm² und hat eine Bohröffnung von ca. 6,4 mm, sodass er zu standardmäßigen M6-Verbindungen passt.

Funktion und Anwendung: Der Ringkabelschuh wird für mechanische und elektrische Verbindungen verwendet, bei denen der Draht sicher auf eine Schraube oder einen Bolzen befestigt werden soll. Indem man den unisolierten Leiter in das Rohr führt und ihn dort presst (Crimpen) oder in einigen Fällen verlötet, wird eine zuverlässige, niederohmige Verbindung zum Rahmen, Kabelschuh oder Verbindungsstück erreicht. Der Vorteil eines rohrförmigen, unisolierten Ringkabelschuhs liegt in guter mechanischer Tragfähigkeit und direkter elektrischer Kontakt zur Fläche der Schraube/ des Bolzens, was praktisch in Motorradinstallationen, Panelmontagen und Rahmen- bzw. Erdkontakten ist.

Material und Eigenschaften:

• Unisolierte Ausführung: Keine Kunststoffisolierung, was direkten Metallkontakt und hohe Temperaturbeständigkeit bei lokalen Wärmebelastungen ermöglicht.
• Rohrförmiger Körper: Bietet gute mechanische Stütze für den Leiter beim Crimpen; die Oberfläche ist elektrisch leitfähig.
• Ausgelegt für 1-polige Verbindung: Einfache Konstruktion, geeignet für einzelne Leiter und punktuelle Erd- oder Versorgungsverbindungen.

Technische Details:

• Hersteller/Marke: JMP (angegebene MPN: 158.08.81)
• GTIN: 4043981350258
• Typ: Ringkabelschuh / Ringverbinder, rohrförmig
• Passt zu Schraube/Größe: M6
• Geeigneter Leiterquerschnitt: bis zu 10,0 mm²
• Bohröffnung: ca. Ø 6,4 mm
• Isoliert: Nein
• Warmüberbrückung: Nein
• Lötverbindungen: Nein (primär für Crimpen oder mechanische Befestigung vorgesehen)

Kompatibilität und Anwendungsgebiete: Der Ringkabelschuh ist zur Verwendung in elektrischen Schaltungen vorgesehen, bei denen eine M6-Verbindung verwendet wird — typischerweise Rahmen- oder Batterieanschlüsse an Motorrädern und anderen Fahrzeugen, in Instrumenten- und Elektrikpanelen sowie in industriellen Zusammenstellungen. Die unisolierte Oberfläche macht ihn geeignet dort, wo direkter Metallkontakt zum Chassis oder Schraubenkopf gewünscht ist, erfordert jedoch Vorsicht, um versehentliche Kurzschlüsse beim Montieren in der Nähe anderer leitender Teile zu vermeiden.

Montage und Empfehlungen für Fachkräfte:

• Vorbereitung des Leiters: Abisolieren Sie die richtige Länge, sodass der Leiter den Rohrteil ausfüllt, ohne die Isolierung in den Crimpbereich zu drücken.
• Crimpung: Verwenden Sie das geeignete Crimpwerkzeug für Rohrkabelschuhe, um mechanische Stabilität und niedrige Übergangswiderstände zu sichern. Achten Sie auf das richtige Crimpprofil für Leiter mit 10,0 mm².
• Nachkontrolle: Prüfen Sie Festigkeit und elektrische Kontinuität nach der Montage. Bei unisolierten Verbindungen sollte gegebenenfalls Korrosionsschutz oder Lackierung je nach Umgebung in Betracht gezogen werden.
• Sicherheit: Vermeiden Sie Kontakt zwischen unisolierten Ringen und anderen stromführenden Komponenten in engen Montageumgebungen.

Weitere Informationen: Die technischen Daten des Produkts zeigen einen einfachen, robusten Ringkabelschuh ohne Isolierung und ohne Wärmeüberbrückungsfunktion. MPN 158.08.81 und die Marke JMP identifizieren diese Variante im Sortiment. Bei spezifischen Anforderungen an Materialbeschichtung (z. B. Zinnbeschichtung) oder Crimp-Typ sollten die Details im technischen Datenblatt des Lieferanten geprüft werden.
