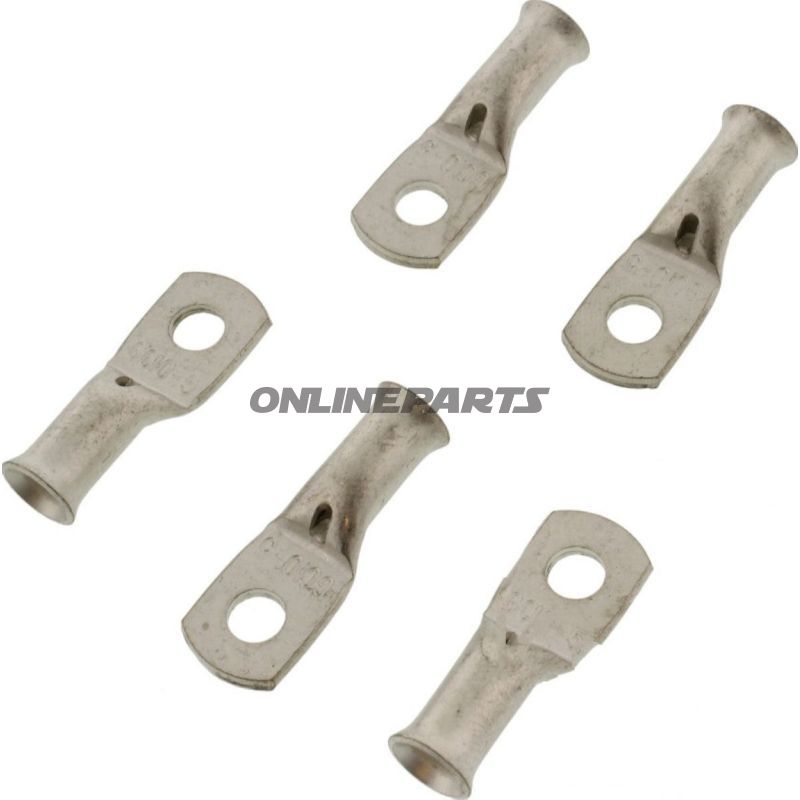

Ringzunge 10.0 M5 Jmppackung 5 Stück

Ringkabelsko (u-isoliert) für M5-Schraube, geeignet für Leitungsquerschnitte bis 10 mm²

Produkt: Ringkabelsko von JMP (MPN: 158.04.65, GTIN: 4043981276657). Dies ist eine ungeisolierte Ringkabelsko, die für eine Einspeisung mit M5-Bohrung und einen Leitungsquerschnitt bis 10,0 mm² vorgesehen ist.

Funktion und Anwendung

• Die Ringkabelsko sorgt für eine mechanische und elektrische Verbindung zwischen Draht und einem Schrauben-/ Bolzenpunkt, z. B. Chassis, Erdungspunkt oder Terminalblock.
• Die ungeisolierte Ausführung ermöglicht direkten Metall-zu-Metall-Kontakt, was dort wünschenswert ist, wo geringe Kontaktwiderstandswerte und gute Wärmeabfuhr erforderlich sind.
• Geeignet für den Einsatz in Schalttafeln, Motorinstallationspunkten und Erdungen in Motorrädern sowie in Werkstattumgebungen, in denen Platz und Zugang zu M5-Befestigungselementen die Norm sind.

Material und Eigenschaften

• Unisolierter Kontakt aus Metall (typisch blechvergoldeter Kupfer oder eine ähnliche leitende Legierung je nach Herstellers Standard) für gute elektrische Leitfähigkeit und Korrosionsschutz. JMP bezeichnet das Produkt als ringkabelsko ohne Isolierung oder Schrumpfflex.
• Für maximalen Leitungsquerschnitt von 10,0 mm² ausgelegt — die Dimensionierung ist wichtig, um eine Überhitzung bei höheren Stromstärken zu vermeiden.
• Bohrung Ø für Schraube: M5, was bedeutet, dass der Ring um eine M5-Schraube oder einen Bolt passt, um eine sichere mechanische Befestigung zu gewährleisten.
• Eine Pole; vorgesehen für einzelne Leiter, nicht mehrpolige Sammelleitung.

Technische Fakten

• Typ: Ringkabelsko (Ringverbinder)
• Passt zu: M5
• Max. Leitungsquerschnitt: 10,0 mm²
• Lötung: Nein (nicht gelötet)
• Isolierung: Nein (ungeisoliert)
• Schrumpfflex: Nein
• Pole: 1

Praktische Überlegungen für den Monteur

• Für eine korrekte Montage sollten Leiterisolierung und Abknickung mit dem Eingang der Ringkabelsko abgestimmt werden, um eine vollständige Kontaktfläche und eine korrekte Pressprofilierung bei Kabelfernungen oder Crimpwerkzeugen sicherzustellen.
• Ungeisolierte Ringkabelsko erfordern Aufmerksamkeit bezüglich Korrosionsschutz in aggressiven Umgebungen; ggf. zusätzlichen Korrosionsschutz oder den Einsatz einer Schutzlackierung nach Bedarf in Erwägung ziehen.
• Prüfen, dass die M5-Befestigung mit dem passenden Drehmoment festgezogen wird, um einen geringen Übergangswiderstand zu erzielen, ohne die Kante der Ringkabelsko oder das Kabel zu verformen.

Kompatibilität und Anwendungsbereiche

• Passt zu Leitern bis 10 mm² Querschnitt und M5-Verbindungen, wie sie oft an Motorradrahmen, Batterie- und Erdungsverbindungen sowie in elektrischen Installationen in Fahrzeugen und Werkstätten vorkommen.
• Nicht geeignet, wenn Isolierung oder Wärmeverdrängung gefordert ist; wählen Sie in diesem Fall isolierte oder schrumpfverbindende Verbindungselemente.

Identifikation

• Marke: JMP — das Produkttyp ist im JMP-Sortiment für ungeisolierte Ringkabelsko aufgeführt.
• MPN (Herstellernummer): 158.04.65
• GTIN (EAN): 4043981276657

Die Beschreibung basiert auf den von JMP angegebenen technischen Daten: Ringkabelsko, geeignet für M5 und Leiter bis 10,0 mm². Bei spezifischen Anforderungen an Material (z. B. Nickel- oder Zinnbehandlung) oder Zertifikaten empfiehlt es sich, das Produktdatenblatt von JMP zu überprüfen oder den Lieferanten direkt zu kontaktieren.
