Ringzunge 10.0 M5 Jmppackung 5 Stück

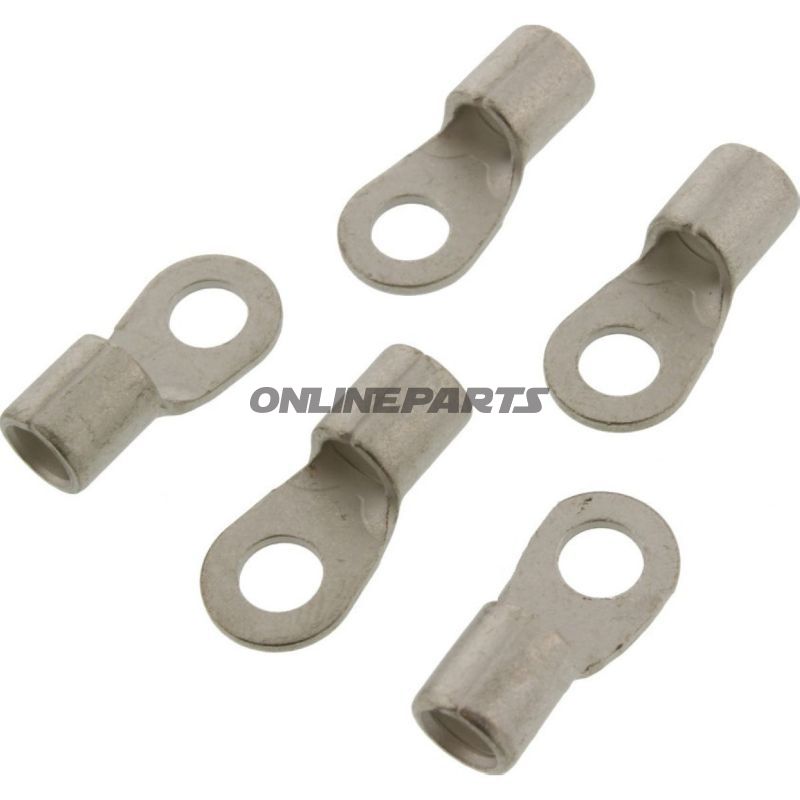

Ringkabelsko (Ringkabelsko mit Ringkopf) M5 für Drahtquerschnitte bis 10,0 mm²

Produkt: JMP ringkabelsko unisoliert – Modellnummer MPN 158.06.06 von der Marke JMP. GTIN: 4043981278064.

Dieses unisolierte Ringkabelschuh ist ausgelegt für eine feste mechanische und elektrische Verbindung auf M5-Befestigungen und -Schrauben. Er wird typischerweise für Erdungsverbindungen, Batterieklemmen und andere Punkte verwendet, an denen eine zuverlässige Ringverbindung mit einer guten Kontaktfläche erforderlich ist.

• Funktion: Schafft eine sichere mechanische Befestigung um eine M5-Schraube mit einem Bohrungsdurchmesser von ca. Ø 5,3 mm, sodass der Leitungsleiter mit der Kontaktfläche im Inneren des Rings verbunden werden kann.
• Leitungsquerschnitt: Geeignet für Drahtquerschnitte bis 10,0 mm² in Einzelleiter-Ausführungen.
• Standard: Die Ausführung entspricht DIN 46234, welche Geometrie und Abmessungen für unisolierte Ringkabelschuhe festlegt.

Material und Eigenschaften

• Unisolierter Kontakteil – kein Plastikisolierung oder Schrumpfschlauch. Das bedeutet direkten Metall-zu-Metall-Kontakt und Anforderungen an den korrekten Korrosionsschutz in aggressiven Umgebungen (z.B. Einsatz von Korrosionsschutzspray oder geeignete Abdeckung nach der Montage).
• Typischerweise aus Kupferlegierung oder bleihinierte Kupfer hergestellt, um gute elektrische Leitfähigkeit und geringe Übergangswiderstände zu gewährleisten. Die bleihinierte Oberfläche bietet einen gewissen Oxidationsschutz, sollte aber in Bezug auf die Anwendung bewertet werden.
• Ohne Löten – Verbindung erfolgt durch Crimpen (Verpressen) des Leiters in den Schaft und Anbringen des Rings über der Schraube mit Muttern/Ring.

Technische Details

Anwendungs- und Montageanleitung

• Kabel entsprechend bis zur einziehbaren Länge im Schaft abisolieren. Verwenden Sie eine geeignete Crimpzange, dimensioniert auf den Leiterquerschnitt, und prüfen Sie die mechanische Festigkeit der Crimpverbindung.
• Den Ringkabelschuh über die M5-Schraube legen, ggf. eine Scheibe verwenden, um die Belastung zu verteilen, und die Mutter auf das empfohlene Drehmoment für die jeweilige Verbindung festziehen.
• Bei Außen- oder korrosiven Umgebungen ist nach der Montage ein zusätzlicher Korrosionsschutz empfehlenswert (z.B. elektrolytische Verbindungen, Abdichtung oder korrosionshemmende Mitteln).

Kompatibilität und Anwendungsbereiche

• Geeignet für elektrische Installationen an Motorrädern, Autos, Batterie- und Erdungsverbindungen, Schalttafeln und Gehäusemontage, bei denen M5-Befestigung verwendet wird.
• Passt zu Einzelleiter-Kabeln bis 10,0 mm²; nicht geeignet für mehradrige feine Leiter ohne geeignete Verbindung/Schraubenbetätigung.

Über die Marke und Identifikation

Dieses Produkt wird von JMP (MPN 158.06.06) geliefert. GTIN 4043981278064 kann zur Lagerverwaltung und eindeutigen Identifikation in Einkaufs- und Stücklisten verwendet werden.

Hinweise

• Das Produkt ist unisoliert – bewahren Sie immer elektrische Sicherheit und potenzielle Kurzschlussrisiken in der Anwendung im Blick.
• Es sind weder Löten noch Wärmeverkürzung enthalten; Befestigung erfolgt durch Verpressen und mechanische Spannung über die M5-Befestigung.
