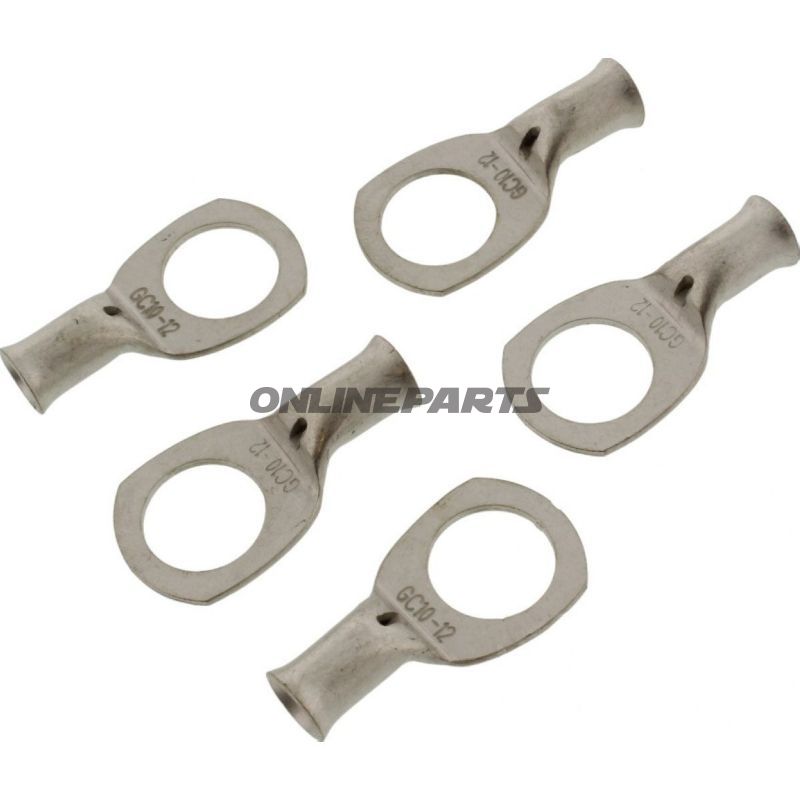

Ringzunge 10.0 M12 Jmppackung 5 Stück

Ringkabelschuh (Ringkopf) M12 zur Kabelverbindung bis 10 mm²

Produkt: Ringkabelschuh in unbehandelter Ausführung von JMP (MPN: 158.04.18, GTIN: 4043981276183). Dieser Ringkabelschuh ist für eine feste mechanische und elektrische Verbindung vorgesehen, bei der ein M12-Schrauben- oder Bolzenseinsatz als Befestigungspunkt verwendet wird.

Funktion und Anwendung

• Der Ringkabelschuh dient zum Befestigen des Kabelendes direkt an Schrauben- oder Bolzenverbindungen, z.B. Sternpunkt, Batteriepole oder Terminalblöcke.
• Die runde Bohrung (Ø 12,7 mm) passt zur Standard-M12-Fixierung und gewährleistet stabilen mechanischen Kontakt bei korrekter Montage.
• Durch das ungeisolierte Design wird er primär dort verwendet, wo elektrischer Kontakt mit dem Chassis oder einem anderen Leiter gewünscht ist und wo anschließend eine Isolierung oder Schrumpfschlauch vom Installateur nach Bedarf aufgebracht werden kann.

Material und Eigenschaften

• Unisolierter Ringkabelschuh — Metall (typischerweise blechverzinntes Kupfer oder Kupferlegierung). Die ungeisolierte Ausführung sorgt für geringe Übergangswiderstände und gute Leitfähigkeit, vorausgesetzt korrekte Pressung oder Lötung bei der Installation.
• Geeignet für Leiterquerschnitte bis 10,0 mm², wodurch er sich für Leistungssysteme und größere Signalleitungen in Motorrädern, kleineren Fahrzeugen und Elektroinstallationen eignet.
• Keine voreingebaute Isolierung oder Schrumpfschutzhülle; falls elektrische Isolation oder mechanischer Schutz gewünscht wird, ist dies nach der Montage separat hinzuzufügen.

Technische Details

Montage- und Praxistipps

• Schneiden Sie den Leiter zu und isolieren Sie ihn auf passende Länge. Verwenden Sie ein entsprechend dimensioniertes Kabelschuh-Pressewerkzeug, um eine stabile, niederohmige Verbindung zu erreichen. Vorfrisur ohne geeignetes Werkzeug kann zu schlechter Kontaktqualität und Wärmeentwicklung führen.
• Da das Produkt unisoliert ist, sollten Sie nach der Montage Schrumpfschlauch oder elektrisches Klebeband verwenden, falls eine Gefahr eines Kurzschlusses zu Metallteilen besteht.
• Prüfen Sie Material und Oberflächenbehandlung der Schraube/Flansch: Bei Bedarf geeigneten Korrosionsschutz verwenden (z.B. Elektrikfett oder passende Distanzhülse), insbesondere in externen oder feuchten Umgebungen.

Kompatibilität und Anwendungsbereiche

• Geeignet für elektrische Verbindungen in Fahrzeugen, Maschinen und Geräten, in denen eine M12-Befestigung verwendet wird.
• Wird häufig von Mechanikern und Technikern bei Batterieverbindungen, Rahmenanschlüssen und Terminalblöcken verwendet, wo ein robuster mechanischer Anschlusspunkt erforderlich ist.

Produktidentifikation

• Hersteller/Marke: JMP — Modellnummer MPN 158.04.18
• GTIN: 4043981276183

Dieses Ringkabelschuh bietet eine einfache mechanische Lösung zur Befestigung von Leitern an M12-Befestigungspunkten. Wählen Sie das richtige Werkzeug und Nachbearbeitung (Isolierung/Korrosionsschutz) für eine langfristig sichere Funktion.
