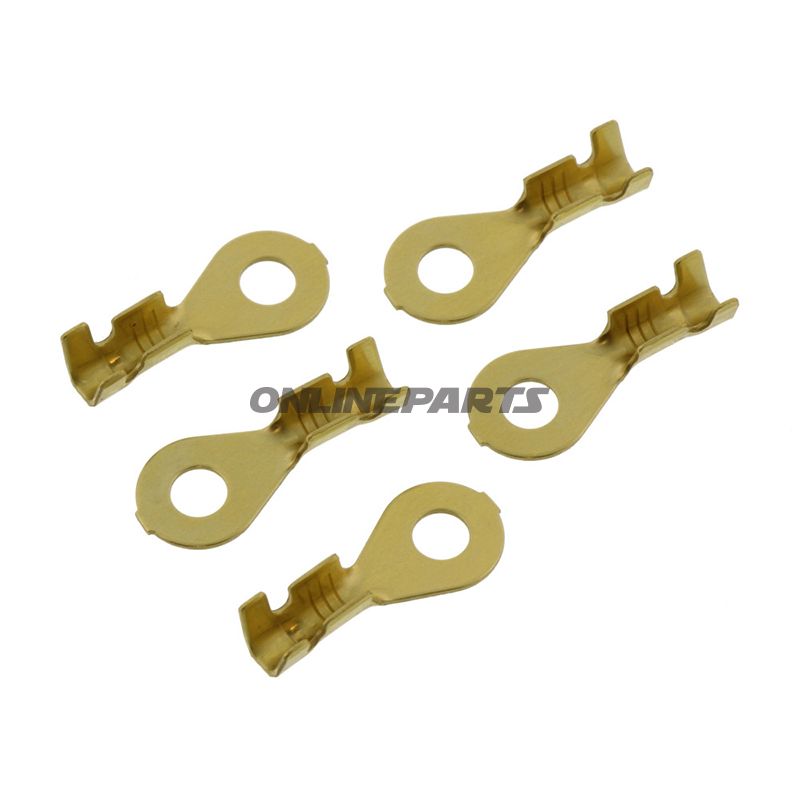

Ringzunge JMP MPN 158.03.92 Unisolierte Ringzunge. Für Leiterquerschnitt 1,0–2,5 mm². Bohrung Ø 4,3 mm, M4 Befestigung.
Uisolierte Ringskabelsko (M4) für Kabelquerschnitte 1,0–2,5 mm²
Produkt: JMP Ringskabelsko, unisoliert, MPN 158.03.92. GTIN: 4043981275933.
Diese unisolierte Ringskabelsko von JMP ist ausgelegt auf sichere mechanische und elektrische Verbindungen, bei denen der Übergang der Kabelenden an einer Schraube oder einem Bolzen mit M4-Gewinde befestigt wird. Das Produkt richtet sich an professionelle Anwender in Wartung, Reparatur und elektrischen Installationen an Motorrädern und anderen Fahrzeugen, bei denen Platzbedarf, Kontaktsicherheit und gute elektrische Leitfähigkeit wichtig sind.
- Funktion: Die Ringskabelsko ermöglicht eine feste, vibrationsbeständige Verbindung zwischen Leitung und Befestigung (Schraub-/Schraubenkopf). Bei korrektem Quetschen oder Verpressen um den Leiter liegt eine robuste mechanische Fixierung vor und das Risiko loser Verbindungen im Betrieb wird minimiert.
- Passend zu: M4-Bolzen/Schraube (Bohrung Ø ca. 4,3 mm) und Leiterquerschnitte von 1,0 mm² bis 2,5 mm².
- Anzahl der Pole: 1 Pol.
Materialauswahl und Eigenschaften
Produkte dieser Art von JMP sind typischerweise aus Kupfer oder vernickeltem Kupfer gefertigt, um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit über die Zeit sicherzustellen. Die Oberfläche (verzinkt oder vernickelt) beeinflusst Kontaktdrop und Korrosionsbeständigkeit in der Umgebung; eine vernickelte Oberfläche reduziert Oxidation im Vergleich zu unbearbeitetem Kupfer. Die Ringskabelsko ist unisoliert, was bedeutet, dass sie keinen Kunststoff- oder Schrumpfschutz am Crimpbereich hat – dies sorgt für eine kompakte Befestigung und ist geeignet, wo Temperatur, Platz oder nachfolgendes Schrumpfen mit Wärme nicht erwünscht ist.
Technische Eigenschaften
- Typ: Ring-Konnektor (Ringkabelsko)
- Größe/ geeignet für: M4
- Kabelquerschnitt: 1,0–2,5 mm²
- Bohrung: Ø ca. 4,3 mm
- Isolierung: Nein (unisoliert)
- Lötung: Nein (für Verpressen/Quetschen, nicht für Lötverbindungen vorgesehen)
- Heißluft-/ Schrumpfschlauch: Nein
- Pole: 1
Anwendungsüberlegungen
- Die Montage sollte mit geeignetem Quetschwerkzeug oder Pneumatikwerkzeug erfolgen, um optimale elektrische und mechanische Eigenschaften zu erreichen. Eine schlechte Verquetschung erhöht den Übergangswiderstand und das Risiko von Hitzeentwicklung.
- Da das Produkt unisoliert ist, sollte ein anschließendem Schutz gegen Kurzschluss oder Korrosion bedacht werden—z. B. mit Schrumpfschläuchen, Isolierband oder einer Montagesicherung, die Kontakt zu geerdeten Bauteilen verhindert.
- Geeignet für Signal- und Leistungs-verbindungen innerhalb des angegebenen Querschnitts; nicht vorgesehen für Installationen, bei denen Normen isolierte Terminals oder spezifische Temperaturklassifikationen ohne zusätzliche Komponenten erfordern.
Kompatibilität und Referenz
JMP Ringskabelsko (MPN 158.03.92) entspricht Standard-Ringklemmen, die an M4-Terminalschrauben verwendet werden. GTIN 4043981275933 kann zur Verifikation des Artikels in Bestellsystemen oder Ersatzteil-Datenbanken verwendet werden. Die Produktbezeichnung in anderen Sprachversionen ist auch bekannt als "Ringzunge 1.0-2.5 M4" oder "Ring connector 1.0-2.5 M4".
Beim Bestellen oder Planen von Ersatzteilen im Werkstattbetrieb empfiehlt es sich zu prüfen, ob der Kabelquerschnitt zu den gezeigten Werten passt und ob das Montagematerial den Anforderungen für Verpressen/Verquetschen unisolierter Terminals entspricht.
