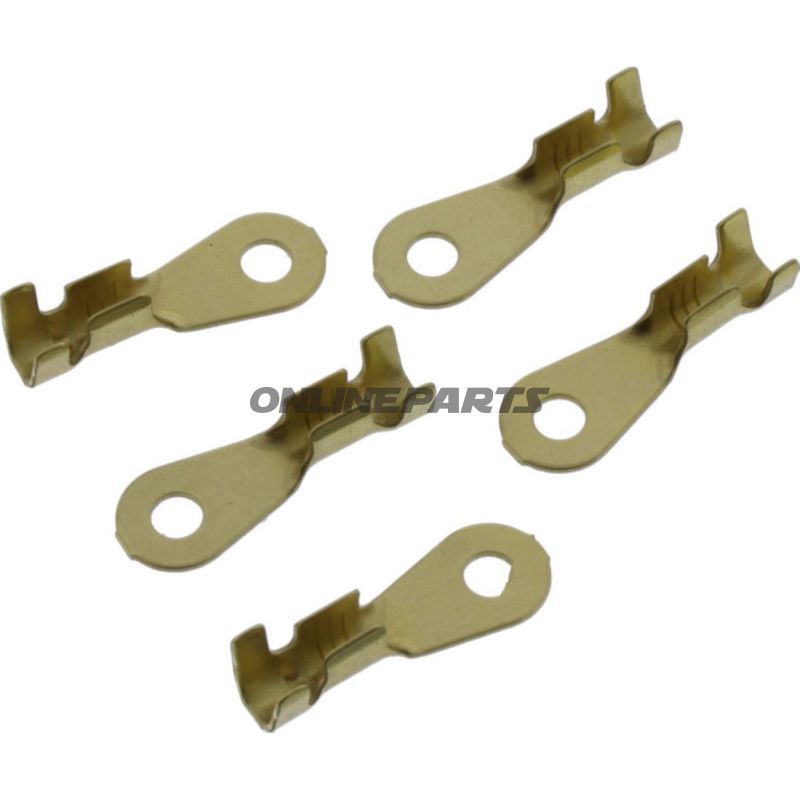

Ringzunge 1.0-2.5 M3 Jmppackung 5 Stück

Ringkabelsko (unisoliert) für Kabelquerschnitt 1,0–2,5 mm², Bohrloch Ø 3,2 mm (M3)

Produkt: JMP Ringkabelsko, unisoliert. Diese Variante (MPN: 158.03.91, GTIN: 4043981275926) wird von JMP hergestellt und in einer kleineren Verpackung geliefert, die sich praktisch für Reparatur- und Wartungsarbeiten an Motorradelektrik eignet.

Funktion
Die Ringkabelsko ist darauf ausgelegt, eine zuverlässige mechanische und elektrische Verbindung zwischen einem Draht und einer Schrauben- oder Bolzenführung (M3) herzustellen. Die feste Ringform sorgt für gute Kontaktfläche am Schraubenkopf oder an der Mutter und reduziert das Risiko, dass der Leiter durch Vibrationen oder Zug abreißt. Da diese Ausführung unisoliert ist, wird sie typischerweise an Punkten mit schützender Ummantelung oder dort verwendet, wo nach der Montage zusätzliche Isolierung erfolgt.

Materialien und Eigenschaften

• Unisolierter Kontaktpunkt ohne Schrumpf- oder Kunststoffbeschichtung — geeignet für direkte Metall-zu-Metall-Verbindung.
• Ausgelegt für Kabelquerschnitte von 1,0 mm² bis 2,5 mm², entspricht gängigen Leitergrößen in der Motorrad-Elektrik.
• Bohrloch Ø 3,2 mm, passend für M3-Befestigung. MPN 158.03.91 verdeutlicht Variante und Abmessungen von JMP.
• Kein gelöteter Anschluss am Fuß — der Anschluss erfolgt durch Pressen/Crimpen oder klare mechanische Befestigung je nach Arbeitsmethode.
• Einpoliges Design, geeignet für einzelne Leiterverbindungen.

Anwendung und Kompatibilität
Die Ringkabelsko eignet sich für elektrische Verbindungen am Rahmen, Batterieschalen (wo Platz und Isolierung dies zulassen), Sicherungsblöcken und weiteren Punkten, an denen M3-Befestigung verwendet wird. Sie passt zu Standardleitern in Motorradinstallationen und kleineren Fahrzeugen sowie zu anderen elektrischen Installationen mit ähnlichen Anforderungen an den Leiterquerschnitt.

Installationstipps

• Isolieren Sie den Leiter korrekt (entsprechend 1,0–2,5 mm²) und führen Sie das komplette Leiterende in den Schaft, bevor Sie crimpen.
• Verwenden Sie eine geeignete Crimpzange, um mechanische Stabilität und niedrige Übergangswiderstände zu erreichen; vermeiden Sie, die Leiter nur in das Ringauge zu biegen, ohne korrekt zu crimpen.
• Nach der Montage die Verbindung visuell und mechanisch auf korrekte Abdichtung und Kontakt prüfen. Wenn der Einsatzort nicht isoliert ist, sollten zusätzliche Schutzmaßnahmen gegen Korrosion und Kurzschluss erwogen werden (z. B. Schrumpfschlauch oder Abdeckung).

Technische Daten (Zusammenfassung)

• Typ: Ringkabelsko
• Für Schraube geeignet: M3 (Bohrloch Ø 3,2 mm)
• Kabelquerschnitt: 1,0–2,5 mm²
• Isoliert: Nein
• Lötverbindung: Nein
• Anzahl Pole: 1

Das Produkt wird von JMP hergestellt (Marke: JMP) und ist identifizierbar durch die Herstellernummer 158.03.91 (MPN) sowie den Barcode GTIN 4043981275926. Diese Codes dienen der Verifikation der Variante und Abmessungen vor einer Bestellung oder zum Vergleich mit vorhandenen Bauteilen.
