Ringkabelsko (Ringaugen) 0,5 mm² für M4-Schraube – JMP

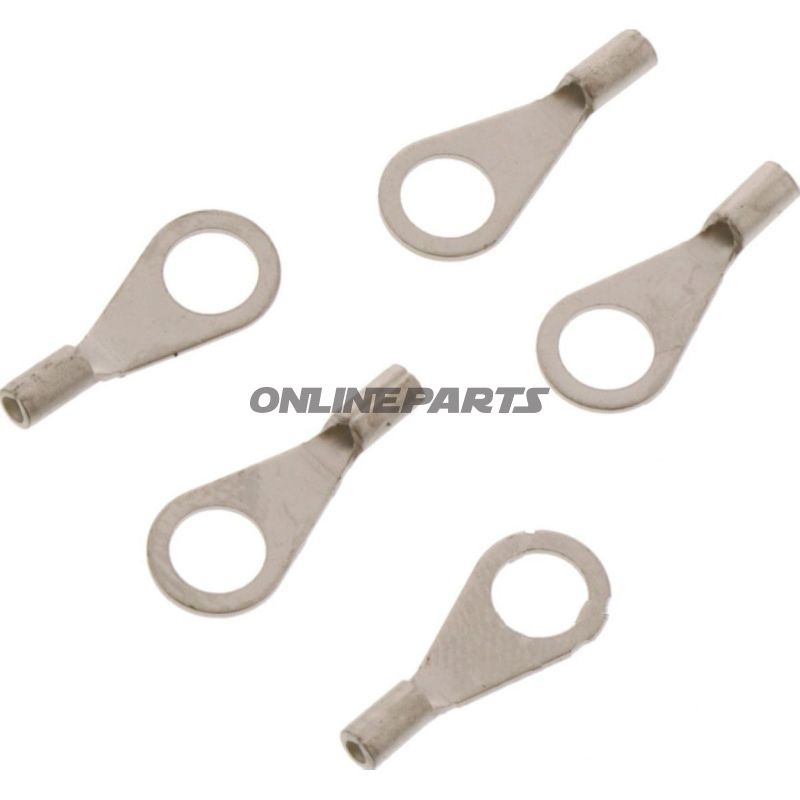

Produkt: JMP Ringkabelschuh, unisoliert, für Kabelquerschnitte bis zu 0,5 mm². Dieses Produkt wird unter der JMP-Marke mit der Artikelnummer (MPN) 158.05.97 und dem globalen Handelscode (GTIN) 4043981277975 verkauft.
Der Ringkabelschuh ist ausgelegt für eine feste und elektrisch zuverlässige Verbindung zwischen Einzelleiterkabeln und Schraub- oder Bolzenelementen mit M4-Dimension. Die Konstruktion folgt DIN 46234, was eine standardisierte Form und Bohrungsdurchmesser sicherstellt, der zu üblichen M4-Verbindungen passt.
- Typ: Ringkabelschuh / Ringauge (unisoliert)
- Geeignetes Bolzen: M4 (Bohrung Ø 4,3 mm gemäß DIN 46234)
- Kabelquerschnitt: 0,1–0,5 mm²
- Pole: 1
- Schweiß-/Verlöten-Verbindung: Nein (für Crimpsung vorgesehen)
- Isolierung/Verhitzen: Nein
Funktion und Anwendung
Der Ring wird verwendet, um eine mechanische und elektrische Verbindung zu schaffen, wobei das Kabelende in den Ringkörper eingeführt und durch Crimpen befestigt wird. Die runde Ösenform ermöglicht das Befestigen des Kabels mit einer Schraube oder einem Bolzen, ohne den Leiterende direkt zu belasten. Aufgrund der unisolierten Ausführung ist das Produkt geeignet in Anwendungen, in denen Platz und Wärmeableitung wichtig sind oder wo nach der Montage zusätzliche Isolierung erfolgt.
Material und Eigenschaften
Der Ringkabelschuh ist aus Metall gefertigt, das für elektrische Verbindungen geeignet ist; Oberflächenbehandlung ist in der Regel Zink- oder Zinnbeschichtung zum Korrosionsschutz und verbesserten elektrischen Kontakt (Hinweis: Falls eine spezifische Beschichtung erforderlich ist, sollte diese bei der Bestellung bestätigt werden). Unisoliertes Design bedeutet bessere Wärmeableitung und geringeres Volumen an Verbindungen, erfordert jedoch eine korrekte Nachbearbeitung in Umgebungen mit Kontaktrisiko oder Korrosion.
Montage
Die Montage erfolgt durch Abisolieren des Leiters, Einsetzen in den Ring und korrekte Crimpung mit geeignetem Crimpwerkzeug für kleine Kabelquerschnitte (0,1–0,5 mm²). Die Verwendung eines falschen Crimpkrafts oder falschen Werkzeugs kann zu schlechter elektrischer Verbindung oder mechanischer Schwäche führen. Nach dem Crimpen wird der Ring über eine M4-Schraube/ Bolzen mit typischer Drehmomentkontrolle je nach Anwendung befestigt.
Kompatibilität und Anwendungsbereiche
Das Produkt ist relevant für Elektronik- und Motorskalierungsarbeiten, Reparaturen von Fahrzeug- und Motorteilen sowie für kleine Kabelinstallationen an Motorrädern, Scootern und anderem Fahrzeugzubehör, bei denen Leiter in den Bereichen 0,1–0,5 mm² an M4-Terminals angeschlossen werden müssen. JMP als Marke und MPN 158.05.97 erleichtern die Identifizierung der genauen Komponente bei Nachbestellung.
Qualität und Standard
Design und Abmessungen gemäß DIN 46234 sichern, dass der Ringkabelschuh zu standardisierten M4-Verbindungen passt und sich vorhersagbar beim Einbau verhält. GTIN 4043981277975 und MPN 158.05.97 werden für Rückverfolgbarkeit und Lagerverwaltung verwendet.
Hinweise
Dies ist ein unisolierter Ringkabelschuh, der für Crimpverbindungen und einfache Leiterverbindungen vorgesehen ist. Sorgen Sie für entsprechenden Korrosionsschutz und Isolierung nach der Montage, falls die Anwendung dies erfordert.
