Ringzunge 0.5-1.5 M8 Jmppackung 5 Stück

Ring-Kabelschuh mit Heißklemmung, M8 – für Leiterquerschnitt 0,5–1,5 mm²

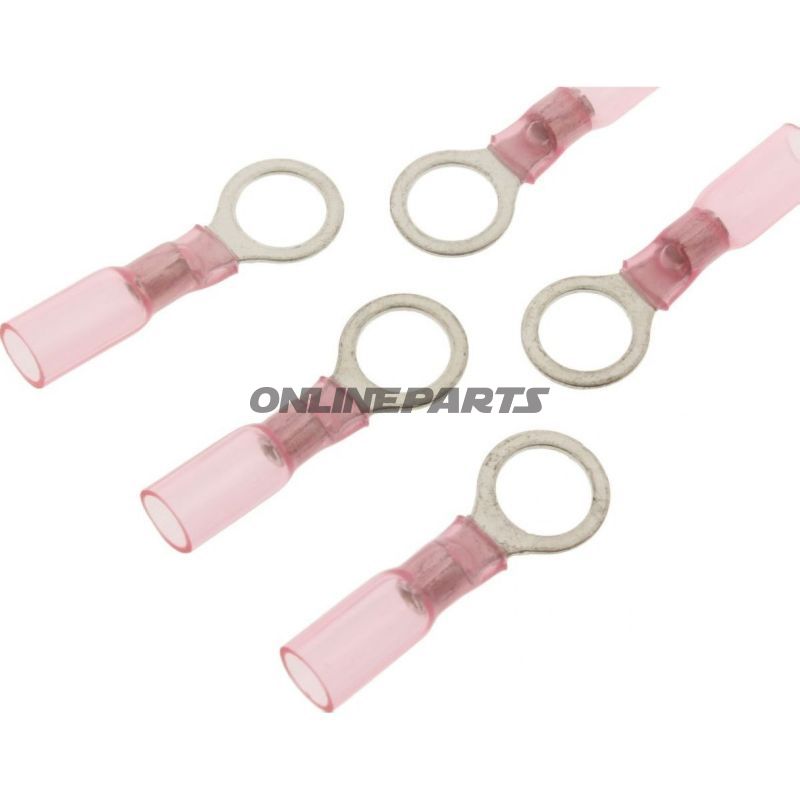

Produkt: Ring-Kabelschuh mit Schrumpf-Flansch von JMP (MPN: 158.05.45, GTIN: 4043981277456). Diese Art Ring-Kabelschuh ist vorgesehen zur Verbindung von Einzelleiterkabeln mit Schraub-/Schraubbolzenverbindungen mit M8-Durchführung.

Funktion und Anwendung
Der Ring-Kabelschuh ist darauf ausgelegt, eine elektrische und mechanisch stabile Verbindung zwischen einem Einzelleiter und einer Schraub- oder Bolzen-Gehäuseverbindung sicherzustellen. Die hitzebeständige Schrumpfhülle um den Kabelschuh schrumpft beim Erwärmen und bildet eine Abdeckung um die Isolierung und das Kabel, wodurch das Eindringen von Feuchtigkeit eingeschränkt und Schutz vor Bewegungsbeanspruchung und Korrosion an der Verbindungsstelle gewährleistet wird. Das Produkt wird am häufigsten in Motorrad-, Auto- und Industrieinstallationen verwendet, bei begrenztem Platz und Anforderungen an eine zuverlässige schweißlose Verbindung zu M8- Stopfen oder Bolzen.

Materialien und Eigenschaften

• Leitender Teil: Der Metallteil des Ring-Kabelschuhs besteht aus Materialien für elektrischen Leiterkontakt (typischerweise Zinn-beschichteter Kupfer oder ähnliche korrosionsbeständige Legierungen) zur Sicherstellung niedriger Übergangswiderstände und guter mechanischer Haltbarkeit.
• Schrumpfhülle: Wärme schrumpfende Beschichtung aus Polymer mit Klebstoffeinsatz, der beim Schrumpfen um die Isolierung des Kabels abdichtet und zusätzlichen Schutz gegen Feuchtigkeit bietet. Die Schrumpfhülle ist Rot, was oft zur Kennzeichnung des Kabelquerschnitts im Bereich 0,5–1,5 mm² verwendet wird.
• Temperaturbeständigkeit: Angegebene Temperaturbeständigkeit bis -125 °C, was niedrige Temperaturbedingungen abdeckt. Hinweis: Die maximale Betriebstemperatur bei kontinuierlicher Belastung hängt von sowohl dem Leitermaterial als auch den Spezifikationen der Schrumpfhülle ab.
• Isoliert: Ja — die isolierte Bauweise reduziert das Kurzschlussrisiko in engen Installationen.
• Lötung: Nicht gelötet; Anschluss erfolgt durch korrekte Crimpen mit geeignetem Crimpwerkzeug, um eine zufriedenstellende mechanische und elektrische Verbindung zu erreichen.

Technische Daten und Abmessungen

• Geeister Kabelquerschnitt: 0,5–1,5 mm²
• Bohrloch/Durchführung: Ø 8,5 mm (passt zu M8-Bolzen)
• Anzahl der Pole: 1
• Isoliert: Ja
• Schrumpfen: Ja
• MPN: 158.05.45
• GTIN: 4043981277456
• Marke: JMP

Kompatibilität und Montage
Entworfen für M8-Terminals und Bolzen. Für eine korrekte Montage muss das Kabelende abgeschnitten, entsprechend abisoliert, in das Kabelschuh-Hals-/Kragenstück eingeführt und mit einem Werkzeug crimpt werden, das für isolierte Ring-Kabelschuhe in diesem Querschnittsbereich geeignet ist. Nach dem Crimpen wird die Schrumpfhülle erwärmt (z. B. mit einem Heißluftgerät), bis Schrumpfen und eventuelle Klebstoffaktivierung abgeschlossen sind, sodass eine dichte Abdichtung um das Kabel entsteht.

Sicherheit und Handhabung
Verwenden Sie geeignete Crimp- und Heizwerkzeuge, um Beschädigungen der Schrumpfhülle oder der Isolierung zu vermeiden. Überprüfen Sie die mechanische Festigkeit und Kontinuität der Verbindung mit geeignetem Messgerät nach der Montage. Beachten Sie die Herstellervorgaben für maximale Stromstärke und Temperatur bei Belastung.

Weitere Informationen
Dieser Artikel wird von JMP unter MPN 158.05.45 geliefert. GTIN 4043981277456 kann bei der Suche in Ersatzteilkatalogen oder bei der Lagerverwaltung verwendet werden. Die rote Farbe kennzeichnet typischerweise die verwendete Kabelgruppe (0,5–1,5 mm²) zur schnellen Identifikation bei Installationsarbeiten.
