Ringzunge 0.5-1.5 M8 Jmppackung 5 Stück

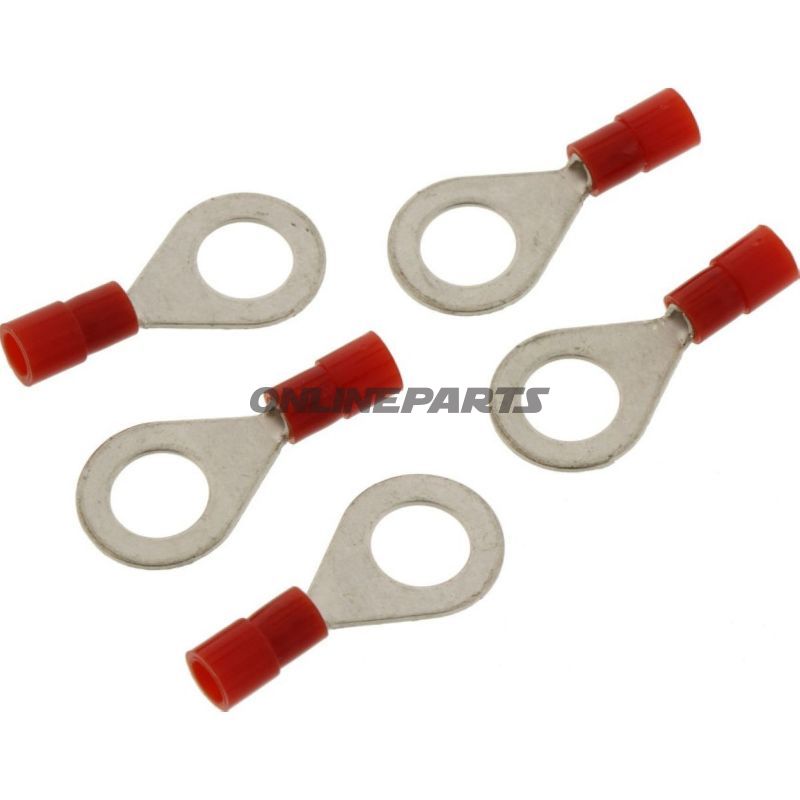

Ringkabelschuh (Ringkuppe) M8 für Leiter 0,5–1,5 mm² — nylonisoliert, rot

Produktübersicht: Dieser Ringkabelschuh von JMP (MPN: 158.05.40, GTIN: 4043981277401) ist für elektrische Verbindungen mit Schraub- oder Bolzenverbindung zu M8 konzipiert. Er wird mit einer isolierenden Nylonhülle geliefert und ist für Leitungsquerschnitte von 0,5 bis 1,5 mm² vorgesehen. Die Farbe Rot hilft bei der Identifikation der Leitergröße oder Polarität bei Installationsarbeiten.

Funktion und Anwendung:

• Der Ringkabelschuh schafft eine mechanische und elektrische Verbindung, die über den freiliegenden Leiter installiert wird und mit einer M8-Schraube oder einem M8-Bolzen durch das Bohrloch des Rings befestigt wird (Ø 8,4 mm).
• Geeignet für Paneelmontage, Rahmenanschlüsse, Sicherungsblöcke und allgemeine Kabelverbindungen in Motorrad- und Fahrzeuginstallationen, bei denen geringe Leiterquerschnitte verwendet werden.
• Die isolierte Version reduziert das Risiko versehentlicher Berührung und Kurzschluss bei engen Installationen.

Materialien und Eigenschaften:

• Der Kontaktteil des Leiters ist als Ringkappe gefertigt (typischerweise Kupferlegierung mit Oberflächenbeschichtung), um eine gute elektrische Leitung und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen.
• Die Nylonisolierung bietet mechanischen Schutz der Schrumpf- oder Crimpverbindung und isoliert das äußere Ringgehäuse vor umliegenden Metallteilen. Nylon hält normalen Temperatur- und Vibrationsbelastungen in Fahrzeugumgebungen stand, ist jedoch nicht für kontinuierliche extreme Hitzeexposition ausgelegt.
• Die Temperaturbeständigkeit des Produkts ist mit ca. -105 °C angegeben (als niedrige Temperaturbeständigkeit bezeichnet), was die Leistung des Materials bei kalten Bedingungen beschreibt; bei hohen Temperaturen sollten Installationsbedingungen gesondert bewertet werden.

Technische Details:

• Geeigneter Leiterquerschnitt: 0,5–1,5 mm²
• Bohrloch/Innendurchmesser: ca. 8,4 mm (entspricht M8-Befestigung)
• Polung: 1
• Isoliert: Ja (Nylonhülle)
• Lötung: Nein (nicht für Lötverbindung geeignet)

Kompatibilität und Montagehinweis:

• Das Design ist für M8-Bolzen oder M8-Schraublöcher in Terminalblöcken und Rahmenhalterungen optimiert. Stellen Sie sicher, dass die Bolzen festgezogen sind gemäß der verwendeten Metallspezifikation, um eine Überlastung des Leiters zu vermeiden.
• Da das Produkt nicht mit Schrumpfschlauch oder Heißschrumpf versehen ist, wird eine korrekte Crimpung mit geeignetem Crimpwerkzeug empfohlen, um eine sichere elektrische Verbindung und mechanische Befestigung zu erreichen.

Marke und Identifikation: Das Produkt wird von JMP hergestellt und durch MPN 158.05.40 und GTIN 4043981277401 identifiziert. Diese Codes können bei der Auswahl von Ersatzteilen oder bei Nachbestellungen verwendet werden, um Übereinstimmung mit vorhandenen Komponenten sicherzustellen.

Qualitäts- und Anwendungshinweise:

• Verwenden Sie korrekt dimensionierte Leiter und Crimpmethoden; schlechte Crimpung oder falsches Bolzenspannen kann erhöhte Übergangswiderstände verursachen.
• Bei Installationen in feuchten oder korrosiven Umgebungen wird eine zusätzliche Schutzmaßnahme empfohlen (z. B. Konservierungsmittel oder weitere Dichtungen), abhängig von den Anforderungen der Anwendung.

Hinweis: Das Produkt ist als Paket in den Lieferantendaten angegeben. Wenden Sie sich an den Lieferanten oder den technischen Support für Verpackungs- und Lieferdetails bei größeren Projekten.
