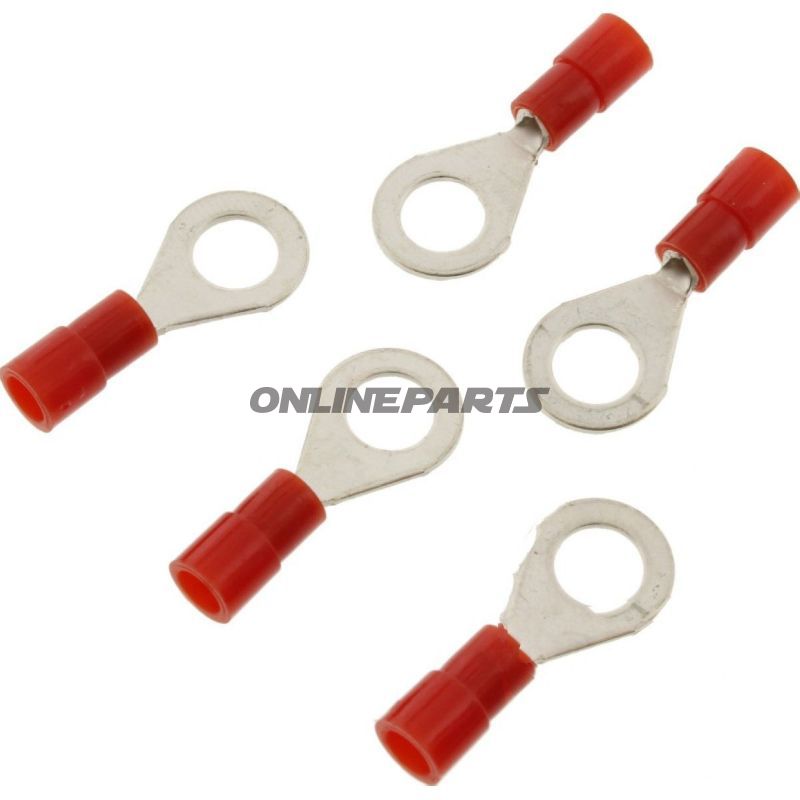

Ringzunge 0.5-1.5 M6 Jmppackung 5 Stück

Ringkabelsko (M6) aus Nylon, für Leiterquerschnitte 0,5–1,5 mm² — JMP

Produktübersicht: Diese Ringkabelschuh von JMP (MPN: 158.05.34, GTIN: 4043981277340) ist für feste oder flexible Leiter mit Querschnitt von 0,5 bis 1,5 mm² vorgesehen und passt zu M6-Schrauben/Durchführungen. Das Produkt wird in roter, nylonisolierter Ausführung geliefert und ist für elektrische Verbindungen konzipiert, bei denen eine mechanisch feste und elektrische sichere Verbindung zu Schrauben- oder Bolzenklemmen erforderlich ist.

Funktion und Anwendung: Der Ringkabelschuh gewährleistet eine formstabile Verbindung durch Festklemmen um eine M6-Schraube oder einen Bolzen. Der isolierte Hals schützt vor Kurzschluss und erhöht die Sicherheit bei engen Installationen, wo das Kabelende sonst mit anderen leitfähigen Teilen in Kontakt kommen könnte. Die Ringform sorgt für eine zuverlässige Kontaktfläche zur Klemme und minimiert das Risiko eines lockeren Kontakts durch Vibrationen, was besonders bei Motorrädern und in Werkstattumgebungen relevant ist.

• Typ: Ringkabelschuh (Ring-Verbindung) für M6.
• Leiterbereich: Geeignet für 0,5–1,5 mm².
• Bohrdurchmesser: Ø 6,6 mm im Innenhohl der Ringstruktur, angepasst für M6-Befestigung.
• Isolierung: Nylonisoliert (rot), reduziert mechanische Abnutzung und Kurzschlussrisiko.
• Temperaturbeständigkeit: Angegeben bis −105 °C (spezifiziert in Herstellerdaten).
• Löten: Nicht gelötet — vorgesehen zum Crimpen/Verpressen.
• Pole: 1 Pol (einzelnes Kabelende pro Ringkabelschuh).

Materialauswahl und Eigenschaften: Der Leiterteil des Steckers ist aus Metall gefertigt, geeignet für elektrischen Kontakt (typischerweise elektrolytisch verzinnte Kupferlegierung bei ähnlichen Bauteilen), während die Isolierung aus Nylon besteht. Nylon wird aufgrund seiner Kombination aus elektrischer Isolation, mechanischer Abriebfestigkeit und Beständigkeit gegen Öl- und Benzindämpfe gewählt — Eigenschaften, die für Motorrad- und Fahrzeugeinsatz relevant sind. Die Konstruktion des Produkts ist nicht zum Löten gedacht; die Verbindung wird durch geeignete Crimppassung mit passenden Werkzeugen hergestellt, um optimale elektrische und mechanische Haltbarkeit zu erzielen.

Montage und Kompatibilität: Für eine korrekte Montage wird ein Crimpprozess mit geeignetem Zangewerkzeug für Kabelquerschnitte von 0,5–1,5 mm² empfohlen. Vergewissern Sie sich, dass die Kabelisolierung korrekt abgeschnitten ist, dass die Leiter sauber verbunden sind und dass der Crimp-Kämpfer zu der verwendeten Abmessung passt. Die Bohrdurchmesser von 6,6 mm bedeuten, dass der Ring zu Standard-M6-Bolzen und -Schrauben mit ausreichender Freigabe für eine sichere Festspannung passt. Verwenden Sie isolierende Unterlagen oder Scheiben, falls die Montage zusätzlichen Schutz gegen mechanische Belastung oder Korrosion in aggressiven Umgebungen erfordert.

Technische Daten (Wesentliche Punkte):

• Marke: JMP
• MPN: 158.05.34
• GTIN: 4043981277340
• Geeignet für: M6
• Leiterbereich: 0,5–1,5 mm²
• Bohrloch Ø: 6,6 mm
• Isoliert: Ja (Nylon, rot)
• Löten möglich: Nein
• Pole: 1
• Temperaturbeständigkeit: angegeben bis −105 °C

Hinweise für den Benutzer: Das Produkt ist für Crimp-Verbindungen vorgesehen — verwenden Sie geeignetes Crimpwerkzeug und prüfen Sie nach der Montage die elektrische Kontinuität. Vermeiden Sie ein Überdrehen der Schraubverbindung, da eine hohe mechanische Belastung die Kontaktfläche der Ringkuppe verformen und die Leitungsfunktion beeinträchtigen kann. Bei Montage in korrosiven Umgebungen empfehlen sich zusätzlich Korrosionsschutzmaßnahmen zwischen Ring und Bolzen/Scheibe.
