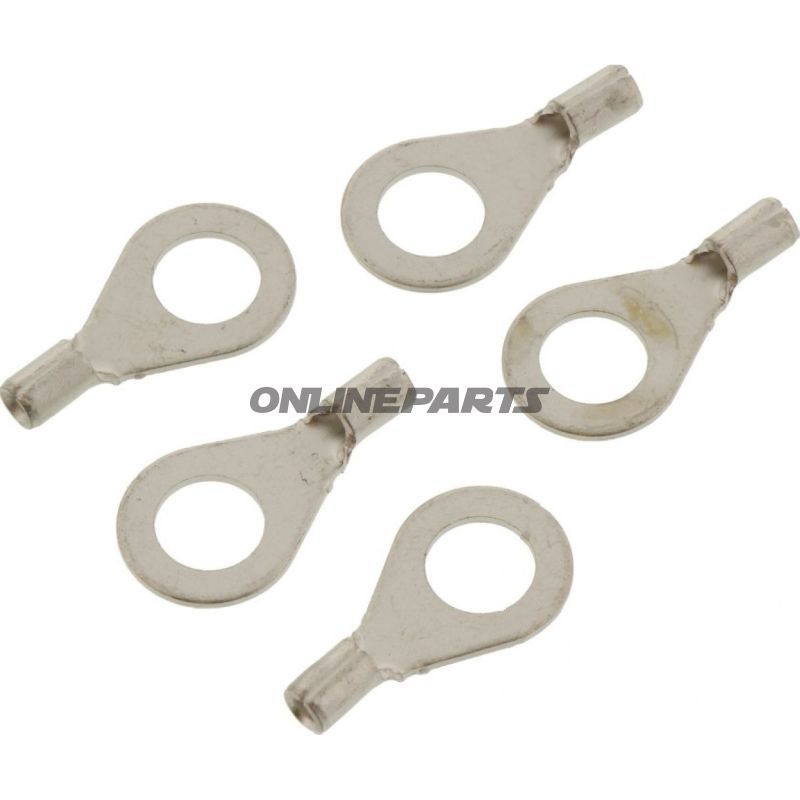

Ringzunge 0.5-1.5 M6 Jmppackung 5 Stück

Ringkabelsko unisoliert, M6 - für Leiterquerschnitte 0,5–1,5 mm² (JMP, MPN 158.06.09)

Diese unisolierte Ringkabelsko von JMP (MPN 158.06.09, GTIN 4043981278095) ist für sichere mechanische und elektrische Verbindungen konzipiert, bei denen eine M6-Buchse oder Schraube als Kontaktpunkt verwendet wird. Das Produkt ist für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² vorgesehen und hat einen Bohrungsdurchmesser von 6,5 mm, was einer Standard-M6-Befestigung entspricht.

Funktion und Anwendungsbereich:

• Zweck: Sicherung von Kabel-zu-Chassis- oder Kabel-zu-Steckverbindungen, bei denen eine ringförmige Kontaktstelle benötigt wird, um lose Verbindungen zu verhindern und guten elektrischen Kontakt zu gewährleisten.
• Montage: Das Kabel wird in die Klemme eingeführt und durch (Schrumpf- oder Presswerkzeug) zusammengepresst, um mechanische Festhaltekraft und elektrische Verbindung zu erzeugen. Das Ringloch passt zu einer M6-Schraube oder einem Bolzen.
• Anwendungsbereiche: Geeignet für Kraftfahrzeuge, Maschinen, Schalttafeln und andere Anwendungen im Bereich Wartung und Reparatur, bei denen Platz- und Befestigungsmethoden eine Ringklemme erfordern.

Materialien und Eigenschaften:

• Uisoliertes Design: Die Klemme verfügt über keine plastische Isolierung, was direkten Metall-zu-Metall-Kontakt und geringe Übergangswiderstände ermöglicht. Unisolierte Klemmen erfordern sachgemäße Handhabung, um Kurzschlüsse in engen Umgebungen zu verhindern.
• Metallqualität: Das Material ist typischerweise blechverzinntes Kupfer oder eine entsprechende elektrisch leitende Legierung (Standard für diesen Typ Klemmen), was gute Leitfähigkeit mit Korrosionsschutz kombiniert. Zinnbeschichtung reduziert Oxidation an Kontaktflächen.
• Größe und Toleranzen: Bohrloch Ø 6,5 mm für M6-Befestigung; Leiterquerschnitt 0,5–1,5 mm². Die Klemme ist in einer einpoligen Ausführung gefertigt, ohne Gelöt- oder Schrumpf-Überzug integriert.

Technische Aspekte und Vorteile für Mechaniker:

• DIN 46234-kompatible Formgebung gewährleistet, dass die Ringkonstruktion gängigen Standards für Abmessung und Passform entspricht.
• Unisolierte Ausführung ermöglicht eine dichte Packung von Klemmen in Metallrahmen oder Erdverbindungen, wo Isolierung nicht erwünscht ist.
• Einfache Bauweise ohne Löten oder Schrumpfelemente macht die Komponente geeignet für schnellen Austausch und Reparatur mit herkömmlichem Presswerkzeug.

Kompatibilität und Anwender-Tipps:

• Nur Leiter querschnittlich im angegebenen Bereich anschließen (0,5–1,5 mm²). Über- oder Untergröße kann zu schlechter mechanischer Festhaltekraft oder erhöhtem Übergangswiderstand führen.
• Verwenden Sie das richtige Crimpwerkzeug, das für weiche Kupferklemmen ausgelegt ist, um eine wiederholbare und elektrisch zuverlässige Verbindung sicherzustellen.
• Bei Montage in Bereichen mit Korrosions- oder Feuchtigkeitsrisiko kann zusätzliche Abdichtung oder der Einsatz von korrosionsschützender Paste erwogen werden, da die Klemme selbst unisoliert ist.

Zusätzliche technische Daten (Gesamtreferenz):

• Typ: Ringkabelsko (Ringklemme)
• Geeignet für: M6
• Leiterquerschnitt: 0,5–1,5 mm²
• Bohrungsdurchmesser: Ø 6,5 mm
• Anzahl Pole: 1
• Isoliert: Nein
• Lötverbindung: Nein
• Standard: DIN 46234

Das Produkt wird als eigenständige Ringklemmen von der Marke JMP (MPN 158.06.09, GTIN 4043981278095) geliefert. Bei der Bestellung bitte sicherstellen, dass die richtige Stückzahl für die Aufgabe vorhanden ist, da das Produkt als einzelne Klemmen verkauft wird und in dieser Beschreibung nicht als eine spezifische Bulkverpackung angeboten wird.
