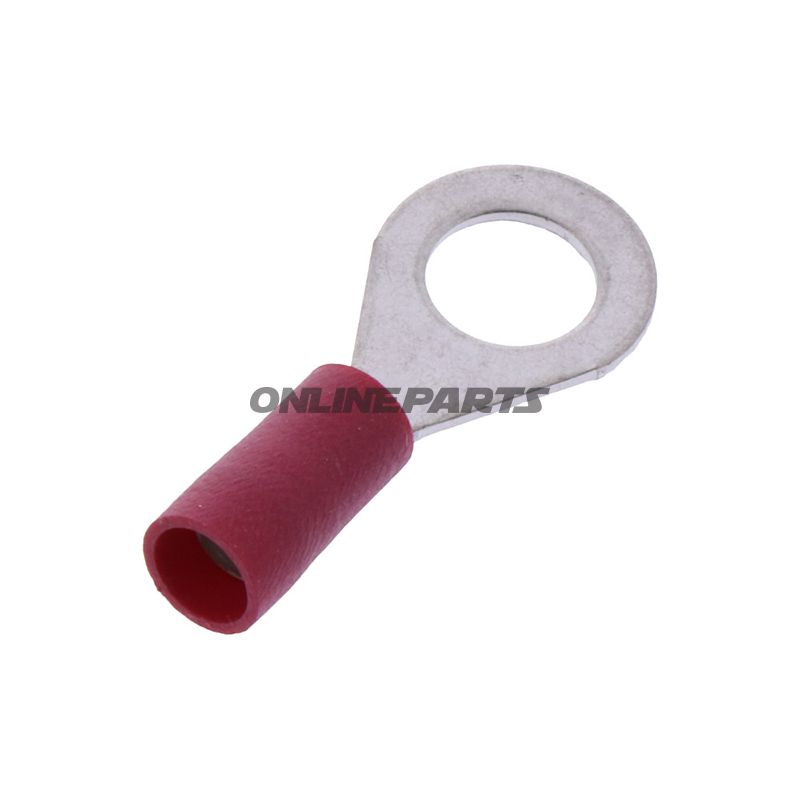

Ringzunge JMP 158.08.25 Isolierte Ringzunge für Leitungsquerschnitt 0,5–1,5 mm². Bohrung Ø 6,4 mm. Farbe rot.
Isolierte Ringkabelsko (Ringklinke) M6 für Leiterquerschnitt 0,5–1,5 mm²
Produkt: isolierte Ringkabelsko von JMP (MPN: 158.08.25, GTIN: 4043981349726). Diese Ringkabelsko ist für elektrische Verbindungen vorgesehen, bei denen eine M6-Schraube oder -Bolzen als Befestigungspunkt verwendet wird. Sie wird in roter Ausführung geliefert und ist für einen Leiter pro Klemme vorgesehen.
Funktion
Die Ringkabelsko überträgt elektrischen Strom von einem einzelnen Leiter zu einem festen Punkt (Bolzen oder Terminal) und sorgt gleichzeitig für mechanische Befestigung. Die isolierte Kragen reduziert das Risiko von Kurzschluss und unbeabsichtigter Berührung des freiliegenden Leiters beim Einbau in dichte oder metallreiche Umgebungen. Die Konstruktion ohne Lötverbindung macht sie geeignet für schnelle Vorfertigung und Nachrüstung.
Materialien und Eigenschaften
- Leitender Teil: Metallelegierung entsprechend dem Zweck der Kabelklemme (typisch zinnplattierter Kupfer oder Ähnliches), ausgelegt für niedrigen Übergangswiderstand und gute mechanische Stabilität.
- Isolierung: Plastkragen in roter Farbe, der elektrische Isolierung und Farbcodierung nach Leiterquerschnitt bietet.
- Temperaturbeständigkeit: Bis -75 °C angegeben. Dies beschreibt die Niedertemperaturbeständigkeit; bei höheren Betriebstemperaturen sollten die Grenzwerte des jeweiligen Installationsumfelds geprüft werden.
- Oberflächenbehandlung: Standard-Oberflächenbehandlung für Kabelklemmen dieser Art gewährleistet Korrosionsschutz und bessere elektrische Kontaktqualität über Zeit.
Technische Spezifikationen
- Typ: Ringkabelsko (Ringklemme)
- Passend für Schraube/Bolzen: M6
- Empfohlener Leiterquerschnitt: 0,5–1,5 mm²
- Bohrloch/Ø für Bolzen: 6,4 mm
- Isoliert: ja
- Lötverbindung: nein
- Anzahl Pole: 1
- Wärme-/Kältebeständigkeit: angegeben bis -75 °C
- Farbe: rot
- Hersteller: JMP (MPN 158.08.25, GTIN 4043981349726)
Kompatibilität und Anwendungstipps
Geeignet für elektrische Installationen an Motorrädern, Fahrzeugen und stationären Maschinen, bei denen eine M6-Befestigung verwendet wird. Verwenden Sie die Ringkabelsko für einen einzelnen Leiterquerschnitt innerhalb des angegebenen Bereichs (0,5–1,5 mm²), um eine korrekte mechanische und elektrische Kontakt zu gewährleisten. Stellen Sie sicher, den Leiter auf die passende Länge abzuisolieren und die Ummantelung mit dem korrekt dimensionierten Crimpwerkzeug zu verpressen, um eine gute mechanische Halterung und niedrigen Übergangswiderstand zu erreichen. Vermeiden Sie es, mehrere Leiter in derselben Klemme zu kombinieren, es sei denn, dies ist als geeignet spezifiziert.
Sicherheit und Montage
- Verwenden Sie eine korrekte M6-Schraube und geeignete Unterlegscheiben, um die Belastung über die flache Ringkabelsko zu verteilen und Verformungen zu vermeiden.
- Benutzen Sie ein Qualitäts-Schneide- und Abisolierwerkzeug sowie ein kalibriertes Crimpwerkzeug, um gleichmäßige Crimpungen sicherzustellen.
- Überprüfen Sie elektrische Kontaktqualität und mechanische Festigkeit nach dem Einbau, insbesondere in vibrationsbelasteten Umgebungen wie Motorrädern.
Die Marke JMP ist in der Produktdokumentation aufgeführt (MPN 158.08.25). GTIN 4043981349726 kann zur Verifikation in Lager- und Beschaffungssystemen verwendet werden.
