Ringzunge 0.5-1.5 M5 Jmppackung 5St Alternative: 1580851/793

Ringkabelsko (isoliert) für M5 – für Leiterquerschnitte von 0,5–1,5 mm²

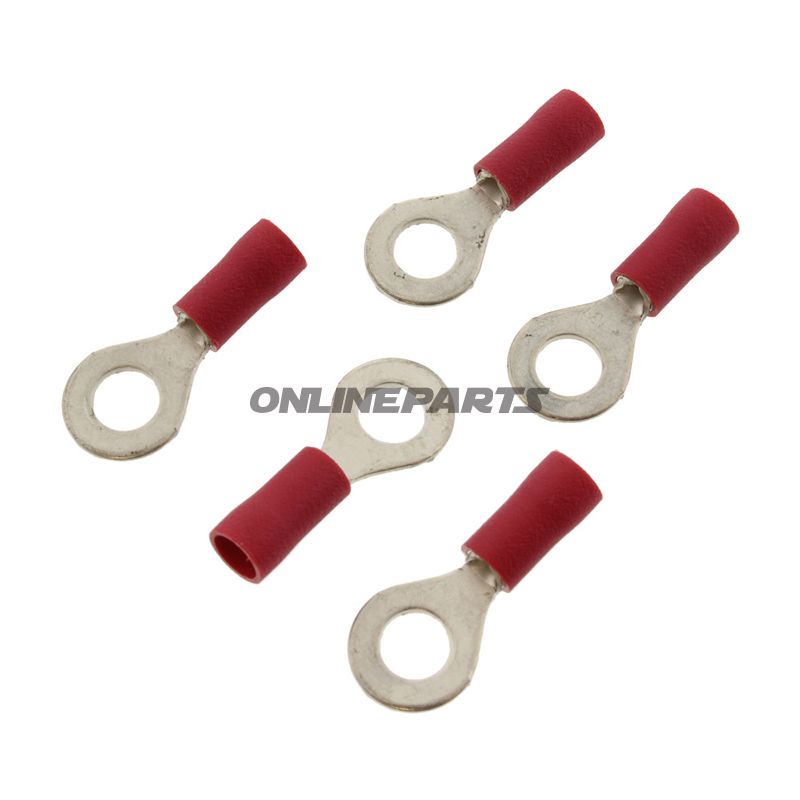

Produkt: JMP Ringkabelsko, rot – Modell 158.04.98 (GTIN 4043981276985). Dies ist eine isolierte Ringkabelsko, vorgesehen für die Montage an Leiterquerschnitten zwischen 0,5 und 1,5 mm² und zur Befestigung mit einer M5-Schraube.

Funktion und Anwendung

• Die Ringkabelsko sorgt für mechanische und elektrische Verbindung zwischen einem einzelnen Leiter und einer Schraub-/Bolt-Befestigung. Sie eignet sich für Erdungsverbindungen, Signal- und Stromanschlüsse an Motorrädern sowie für Steuerschränke und Klemmleisten.
• Durch die isolierte Ausführung wird das Risiko eines Kurzschlusses reduziert, indem der Klemmbereich abgedeckt wird und eine markierte, farbcodierte Verbindung (rot) bereitgestellt wird.
• Das Bohrloch hat Ø 5,3 mm, was zur M5-Befestigung passt und eine stabile mechanische Verankerung bei Vibrationen bietet.

Materialien und Eigenschaften

• Der Terminalteil besteht aus einem leitfähigen Metall (typischerweise zinnplattiertes Kupfer oder eine ähnliche Legierung), gewählt für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit in vibrierenden und feuchten Umgebungen.
• Die Isolierung ist ein Polymer (rot), das vor mechanischem Abrieb und Kurzschluss schützt und gleichzeitig eine gewisse Spannungsfestigkeit bei normalen Betriebstemperaturen bietet.
• Das Produkt ist nicht zum Löten an Leiter/Terminal nach der Montage vorgesehen (Soldered connections: nein), und es verfügt nicht über Krympeflex. Das Montagesprinzip basiert auf mechanischer Krimpung am Leiterende.
• Temperaturbeständigkeit wird mit -75°C angegeben (typisch als Untergrenze für Elastizität/Nutzung des Materials), was bedeutet, dass das Material in kalten Umgebungen funktionsfähig bleibt. Die obere Temperaturgrenze der Betriebstemperatur sollte je nach Anwendung bewertet werden.

Technische Daten (Übersicht)

• Typ: Ringkabelsko
• Passend für Schraube/Bolt: M5 (Bohrloch Ø 5,3 mm)
• Für Leiterquerschnitt: 0,5 – 1,5 mm²
• Anzahl Pole: 1
• Isoliert: Ja
• Schweißen/Löten: Nein
• Krympeflex: Nein
• Temperaturfestigkeit (Untergrenze): -75°C

Kompatibilität und Montage

• Verwendung zusammen mit Kabeln und Leitern im angegebenen Querschnitt. Für korrekten elektrischen Kontakt muss die Leiterisolierung ordentlich abgeklemmt werden, und der Terminal muss mit geeignetem Crimpwerkzeug entsprechend Kabeltyp und Querschnitt gecrimpt werden.
• Passt zu standardmäßigen M5-Befestigungen an Rahmenplatten, Klemmleisten und Karosserieteilen. Prüfen Sie, dass der Schraubenkopf und Unterlegscheibe zu den Außenmaßen der Ringkonstruktion passen, um mechanische Stresspunkte zu vermeiden.

Marke und Identifikation

Dieses Produkt wird von JMP geliefert und ist mit der Herstellernummer (MPN) 158.04.98 und GTIN 4043981276985 gekennzeichnet. Die Angaben können bei Bestellungen oder bei der Kontrolle von Ersatzteilnummern in Werkstätten verwendet werden.

Hinweise für den Mechaniker

• Wählen Sie passende Krimpqualität und Werkzeuge, um niedrige Übergangs-Widerstände und eine gute mechanische Verankerung bei Vibrationen sicherzustellen.
• Verwenden Sie keine Terminale für Leitungen, ohne die Isolierung für einen passenden Krimpbereich zu entfernen, und prüfen Sie, dass die Isolierung nicht dauerhaft durch den Schraubenkopf eingequetscht wird.
• Wenn die Anwendung hohen Temperaturen über längere Zeit ausgesetzt ist, prüfen Sie die Gesamttemperaturbelastung von Isolierung und Leiter.

Referenz: JMP Ringkabelsko, Modell 158.04.98 (GTIN 4043981276985).
