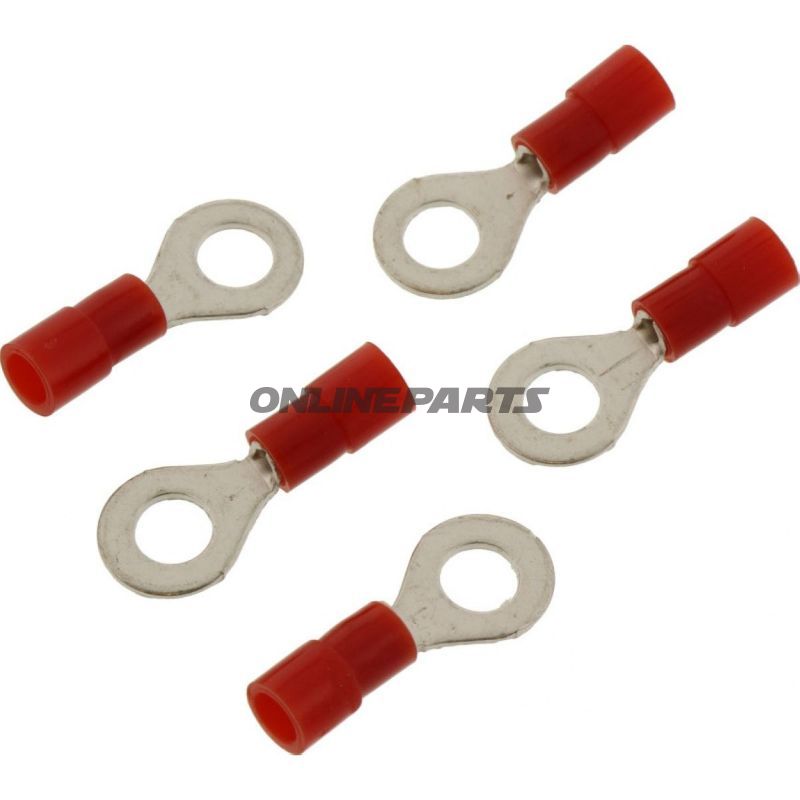

Ringzunge 0.5-1.5 M5 Jmppackung 5 Stück

Ringkabelsko (Ringklemme) M5, isoliert für Kabelquerschnitte von 0,5–1,5 mm²

Diese Ringkabelsko von JMP (MPN: 158.05.28, GTIN: 4043981277289) ist ausgelegt für sichere mechanische und elektrische Verbindungen an Schraub-/Bolzenverbindungen mit M5-Durchführung. Das Produkt ist eine einpolige, nylonisolierte Ringkabelsko, vorgesehen für Leiterquerschnitte zwischen 0,5 und 1,5 mm² und mit Bohrloch von ca. 5,3 mm.

Funktion und Anwendung

• Zweck: Schafft eine stabile elektrische Verbindung zur Befestigung an Rahmen, Klemmplatten oder Terminalplatten mittels einer M5-Schraube oder -Bolzen.
• Anwendungsgebiete: Typisch in allen elektrischen Installationen an Motorrädern, Rollern und anderen Fahrzeugen sowie für Kontrollkästen, Batterieverbindungen und Masseanschlüsse, wo Platz und sichere Festspannung erforderlich sind.
• Montage: Leiter abisolieren, in die Öffnung der Kabelklemme einsetzen, verdrillen oder crimpen, um eine Verbindung zu sichern (Schweißverbindung ist nicht erforderlich oder vorhanden); anschließend die Ringkabelsko auf die M5-Schraube/-Bolzen montieren und festziehen.

Materialien und Eigenschaften

• Isolierung: Nylonisolierte Ummantelung zur elektrischen Isolation und visuellen Farbcodierung (Rot) zur leichten Identifikation des Querschnittsbereichs.
• Leitender Teil: Meterring für gute elektrische Leitfähigkeit; Produktdaten geben an, dass kein Schrumpf- oder Wärmeschrumpfrohr hinzugefügt wurde. Ebenfalls ist keine Lötverbindung integriert.
• Temperaturbeständigkeit: Angegebene Beständigkeit bis ca. -105 °C, was auf die Eignung des Materials für kalte Umgebungen hinweist; stets die gesamte Betriebstemperatur in der Anwendung berücksichtigen (Umgebungstemperatur + ggf. lokale Erwärmung).

Technische Details

• Typ: Ringkabelsko (Ring-Klemme)
• Geeignet für Schraube/Bolt: M5
• Kabelquerschnitt: 0,5–1,5 mm²
• Bohrloch/Ringdurchmesser: ca. Ø 5,3 mm
• Isoliert: Ja (Nylon)
• Anzahl Pole: 1
• Lötverbindung: Nein
• Wärmeschrumpfung: Nein
• Temperaturbeständigkeit: angegeben bis -105 °C

Kompatibilität und Handhabung

• Prüfen Sie, ob der Leiterquerschnitt innerhalb von 0,5–1,5 mm² liegt, um eine korrekte mechanische und elektrische Verbindung sicherzustellen.
• Verwenden Sie das passende Pres-/Krympewerkzeug, das für diesen Kabelklemmentyp geeignet ist, um eine gleichmäßige Kompression und niedrigen Übergangswiderstand zu erreichen.
• Bei korrosiven Umgebungen wird zusätzliche Schutzmaßnahme empfohlen (z. B. geeignete Oberflächenbehandlung von Schrauben/Bolzen oder Fett für elektrische Verbindungen), abhängig von der Anwendung.

Das Produkt wird unter der Marke JMP (MPN: 158.05.28) geliefert und global über GTIN 4043981277289 identifiziert. Die rote Nylon-Isolierung macht die Komponente in Installationen und Arbeitsbereichen leicht zu identifizieren, und die angegebenen technischen Daten machen sie geeignet für Werkstatt- und mobile elektrische Systeme an Fahrzeugen.
