Ringzunge 0.5-1.5 M5 Jmp Packung 25 Stück Alternative: 1580498

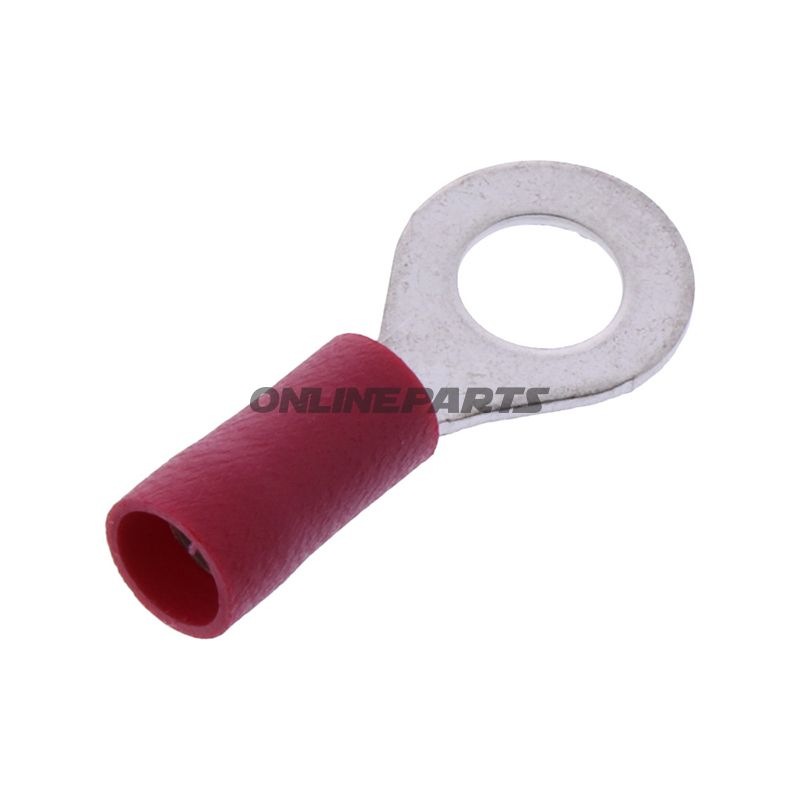

Ringkabelsko (Isolierung) für M5 – Drahtquerschnitt 0,5–1,5 mm²

Produkt: isolierte Ringkabelsko von JMP (MPN: 158.08.51, GTIN: 4043981349955). Diese Ringkabelsko ist für elektrische Verbindungen vorgesehen, bei denen eine M5-Zylinder- oder Schraubverbindung verwendet wird, und sie ist mit Isolierung versehen, um das Risiko von Kurzschlüssen und mechanischem Abrieb am Anschlusspunkt zu verringern.

Funktion und Anwendung

Die Ringkabelsko wird verwendet, um eine Einzelleiterkabel mit einer Schraub- oder Bolzenbefestigung zu verbinden. Sie wird über das vom Kabel isolierte Ende und das entsprechende Crimp- oder Lötverfahren platziert (das Produkt ist nicht für das Löten vorgesehen). Wenn die Schraube oder der Bolzen durch das Loch der Ringkabelsko führt (Bohrung Ø 5,3 mm), wird ein fester elektrischer und mechanischer Kontakt hergestellt. Typische Anwendungen umfassen Erdungsverbindungen, Batterie- oder Massepunkte an Motorrädern und anderen Fahrzeugen sowie allgemeine elektrische Anschlüsse in Werkstätten.

Materialien und Bauweise

• Kern/Kontakt: Metallring geeignet für elektrische Verbindung (Standardkupferlegierung oder ähnliches leitendes Metall – Oberflächenbehandlung kann je nach Lieferantencharge variieren).
• Isolierung: Kunststoff/Isolierkragen in roter Farbe, ausgelegt zum Schutz vor unbeabsichtigtem Kontakt und zur Reduzierung von Verschleiß durch Reibung. Die Isolierung ist kein Schrumpfschlauch; das Produkt ist eine standardisolierte Ringkabelsko.
• Abmessungen: Bohrloch Ø 5,3 mm, geeignet für M5-Schraube/Bolt.
• Hitzebeständigkeit: Angegeben bis -75 °C (Hinweis: Dieser Wert gibt die untere Temperaturgrenze für Materialeigenschaften an; bei hohen Temperaturen sollten Installationsbedingungen separat bewertet werden).

Technische Eigenschaften

Kompatibilität und praktische Anwendung

• Geeignet für Kabel im Bereich 0,5–1,5 mm²; Crimpen mit geeignetem Crimpwerkzeug, um eine korrekte mechanische und elektrische Verbindung zu erzielen.
• Rote Isolierung kann zur Farbcodierung in Installationen verwendet werden, z. B. positiver oder Signalsleiter, abhängig vom bestehenden Farbsystem.
• Nicht für direkte Montage in Wärmezonen oder Bereiche mit hoher thermischer Belastung vorgesehen; gegebenenfalls weitere Bewertung erforderlich.

Marke und Identifikation

>Das Produkt wird von JMP geliefert und ist mit der Herstellernummer (MPN) 158.08.51 gekennzeichnet. GTIN 4043981349955 kann zur eindeutigen Artikelidentifikation in Einkaufssystemen und Ersatzteillisten verwendet werden.

Montagehinweise

• Entfernen Sie die richtige Isolierung und verwenden Sie eine passende Crimpzange, um eine gute Verbindung sicherzustellen.
• Stellen Sie sicher, dass Sie das korrekte Drehmoment für die M5-Verbindung wählen, um ein Übertakten zu vermeiden, das das Metallring oder die Isolierung beschädigen könnte.
• Prüfen Sie nach der Montage auf mechanische Bewegungen oder Korrosion in aggressiven Umgebungen.

GTIN: 4043981349955 · MPN: 158.08.51 · Marke: JMP
