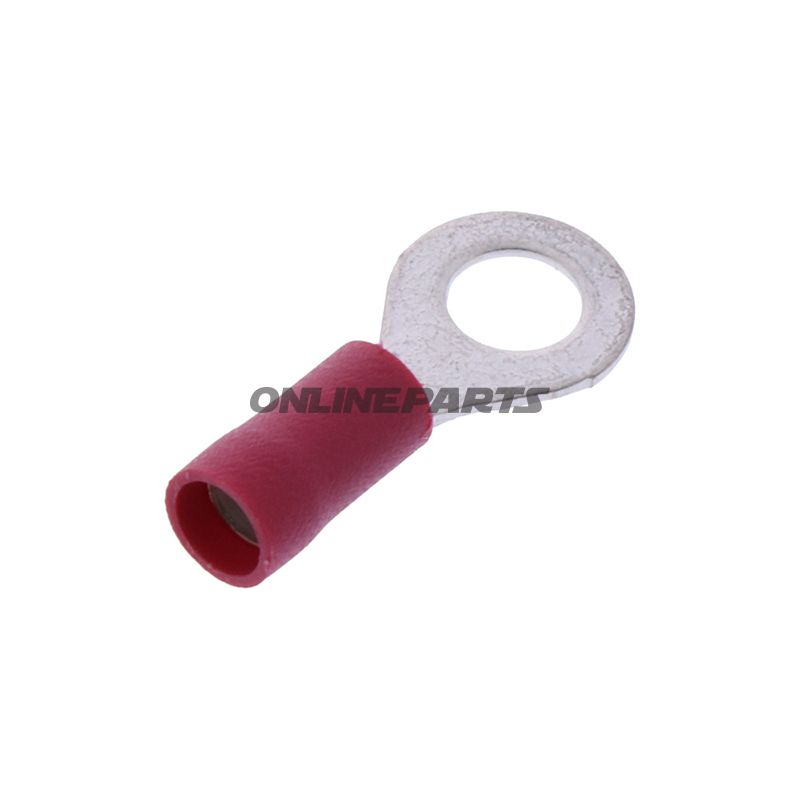

Ringzunge JMP 158.07.93 Isolierte Ringzunge für 0,5–1,5 mm². Bohrung ø 5,3 mm. Rot.
Ringkabelsko (isoliert) M5 für Drahtquerschnitte 0,5–1,5 mm² — JMP (GTIN 4043981349368, MPN 158.07.93)
Diese isolierte Ringkabelschuh von JMP (MPN 158.07.93, GTIN 4043981349368) ist für elektrische Verbindungen konzipiert, bei denen eine feste, vibrationsbeständige Schraubverbindung gewünscht wird. Die Funktion des Produkts besteht darin, eine sichere mechanische und elektrische Verbindung zwischen einem Draht und einer Schraub- oder Bolzenklemme mit M5-Durchführung bereitzustellen.
Funktion und Anwendung
Der Ringkabelschuh wird an einem unisolierten Drahtende montiert und unter einer Schraube oder Mutter an einer Komponente, einem Rahmen oder einer Verankerung befestigt. Die runde Öffnung (Bohrung Ø ≈ 5,3 mm) passt zu M5-Schrauben und sorgt für eine gute Kontaktfläche, was den Widerstand und die Wärmbildung beim Stromfluss reduziert. Die Isolierung schützt vor Kurzschluss und mechanischem Verschleiß am Montagepunkt.
Materialien und Aufbau
Der Kern besteht aus einer Metallring (leitender Teil), der für bleifreie Lötverbindungen ausgelegt ist — der Kabelschuh ist nicht für festlötenliche Verbindungen vorgesehen. Die äußere Isolierung ist polymerbasiert und farbcodiert rot, um die Leiterquerschnittsgröße in Installationen schnell zu identifizieren. Die Materialwahl zielt darauf ab, gute elektrische Leitfähigkeit mit ausreichender mechanischer Festigkeit und Isolationseigenschaften im normalen Motorrad- und Fahrzeugumfeld zu kombinieren. Die angegebene Temperaturbeständigkeit reicht bis -75 °C für das Material, was die Widerstandsfähigkeit bei niedrigen Temperaturen betrifft.
Technische Eigenschaften
- Typ: Ringkabelschuh / Ringklemme
- Für Schraube: M5 (Bohrung ca. 5,3 mm)
- Geeignetes Leiterquerschnitt: 0,5–1,5 mm²
- Isoliert: Ja
- Lötung: Nein (Löten/Siebdelen nicht erforderlich)
- Anzahl Pole: 1
- Temperaturbeständigkeit: angegeben bis -75 °C
Kompatibilität und Anwendungstipps
Der Ringkabelschuh ist geeignet für Standardleitungen im angegebenen Querschnittsbereich und passt zu allen Anschlüssen, an denen M5-Schrauben verwendet werden. Achten Sie auf korrekte Abisolierung und identische Leiterquerschnitte, um eine ordnungsgemäße Crimpkraft und elektrischen Kontakt zu erreichen. Verwenden Sie geeignetes Crimpwerkzeug für isolierte Kabelschuhe, um Beschädigungen der Isolierung zu vermeiden und mechanische Stabilität zu sichern. Prüfen Sie Schraub-/ Muttersitzungen auf Korrosion in Außen- oder feuchten Umgebungen.
Praktische Hinweise
Das Produkt wird mit roter Isolierung geliefert, die typischerweise verwendet wird, um einen bestimmten Leiterquerschnitt bei der Kennzeichnung von Installationen anzugeben. GTIN (4043981349368) und JMP MPN (158.07.93) werden beim Einkauf und bei der Suche nach technischen Daten oder Ersatzteillisten verwendet. Die Beschreibung gibt Typen und Maße an; messen Sie vor der Montage stets die tatsächliche Komponente oder Installationsanforderung, um eine korrekte Passform sicherzustellen.
Technische Daten (kurz)
Typ: Ring Connector — Passend zu M5 · Leiterquerschnitt: 0,5–1,5 mm² · Isoliert: Ja · Löten: Nein · Pole: 1 · Bohrung: ≈5,3 mm · Temperaturbereich: angegeben bis -75 °C.
