Ringzunge 0.5-1.5 M4 Jmppackung 5St Alternative: 1580849/792

Isolierte Rundkabelschuh für M4 – für Draht 0,5–1,5 mm²

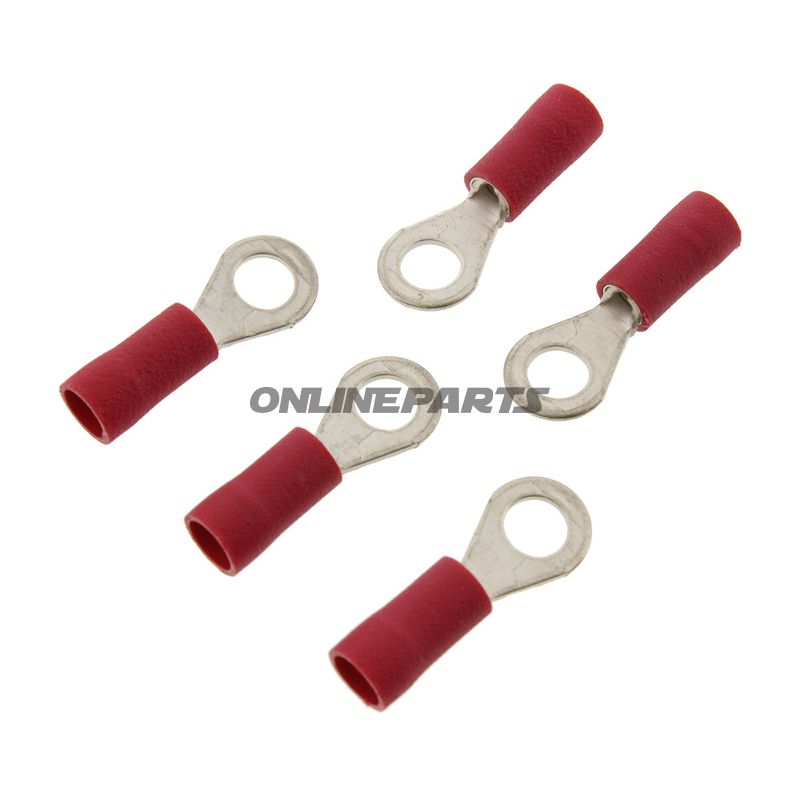

Produkt: isolierter Rundkabelschuh in Rot von JMP (MPN: 158.04.97, GTIN: 4043981276978). Dieser Rundkabelschuh ist für elektrische Verbindungen ausgelegt, bei denen eine Schraubverbindung mit M4-Bolzen verwendet wird und der Leiterquerschnitt zwischen 0,5 und 1,5 mm² liegt.

Funktion

• Schafft eine sichere mechanische und elektrische Verbindung zwischen einem Einzelleiter und einer Schraub-/Bolttterminal (M4).
• Die Ringform sorgt für eine gute Kontaktfläche rund um die Schraube und verringert das Lösen durch Vibrationen im Vergleich dazu, den Leiter einfach um die Schraube zu führen.
• Die Isolierung reduziert das Risiko eines Kurzschlusses, indem der freigelegte Leiterbereich an der Verbindung abgedeckt wird.

Materialien und Eigenschaften

• Metallteil: Elektrolytisch verzogener Kupfer- oder ein kupferbasierendes Legierungsmaterial mit guter elektrischer Leitfähigkeit und Formstabilität bei mechanischer Montage. Das Material eignet sich für übliche Installationsströme für den angegebenen Leiterquerschnitt.
• Isolierung: Kunststoff/Thermoplastische Isoliermaterial in roter Farbe, ausgelegt, den freiliegenden Leiterbereich zu bedecken und eine gewisse mechanische Entlastung beim Klemmvorgang zu bieten. Die Isolierung ist kein Schrumpfschlauch; es handelt sich um einen werkseitig montierten Isolierkragen.
• Temperaturbeständigkeit: Angegeben bis -75°C für die Materialien, was auf den Einsatz bei niedrigen Temperaturen hinweist (prüfen Sie Anwendungsanforderungen bei extremen Umgebungen).
• Schweißen/Lötung: Das Produkt ist nicht für Fräs-/Schweiß- oder nachträgliches Löten vorgesehen — die Verbindung erfolgt mechanisch durch Schraube/Bolzen.

Technische Details und Kompatibilität

• Geeignet für Drahtquerschnitte: 0,5–1,5 mm².
• Geeignetes Bolz-/Schraubengehäuse: M4.
• Bohrungsdurchmesser: ca. Ø 4,3 mm — angepasst an Standard-M4-Schrauben/Bohrungen mit Platz für Schraubenkopf und ggf. Scheibe.
• Klemmstufe: 1 (einzelner Leiter pro Rundkabelschuh).
• Isoliert: Ja (rote Farbe kennzeichnet in der Regel einen kleineren Querschnitt in farbcodierten Sätzen).

Anwendungsbereiche

• Elektrische Installationen und Reparaturen an Motorrädern, Rollern und kleineren Fahrzeugen, bei denen M4-Verankerung verwendet wird.
• Steuerkästen, Sicherungspanels und Erdungsverbindungen mit begrenztem Leiterquerschnitt.
• Situationen, in denen Platz begrenzt ist, aber eine durchgehende Schraub- oder Bolzenverbindung für einen festen elektrischen Kontaktpunkt erforderlich ist.

Praktische Hinweise für den Monteur

• Kappen Sie den Draht ordnungsgemäß ab (für den Leiterquerschnitt), führen Sie die Leitersträhnen vollständig in das Metallteil ein und klemmen Sie sie mit einer entsprechend dimensionierten Crimpzange, um niedrigen Übergangswiderstand und stabile mechanische Festhaltung zu gewährleisten.
• Prüfen Sie, ob die Isolierung beim Einbau unbeschädigt ist, und ob das Anzugsmoment der Schraube für die Anwendung geeignet ist, um Verformungen des Rings oder des Leiters zu vermeiden.
• Das Produkt ist kein hitzebeständiger Schrumpfschlauch; bei anspruchsvollen Umgebungen kann zusätzlichen Schutz erforderlich sein.

Weitere Informationen

Dieses Produkt wird unter der Marke JMP (MPN 158.04.97) geliefert und ist im Sortiment mit der GTIN 4043981276978 erhältlich. Die rote Isolierung kennzeichnet typischerweise den passenden Anwendungsbereich für Leiter von 0,5–1,5 mm². Bei Unsicherheiten bezüglich der Kompatibilität mit spezifischen Geräten oder Temperaturanforderungen wird empfohlen, die technischen Anforderungen der Anwendung zu prüfen.
