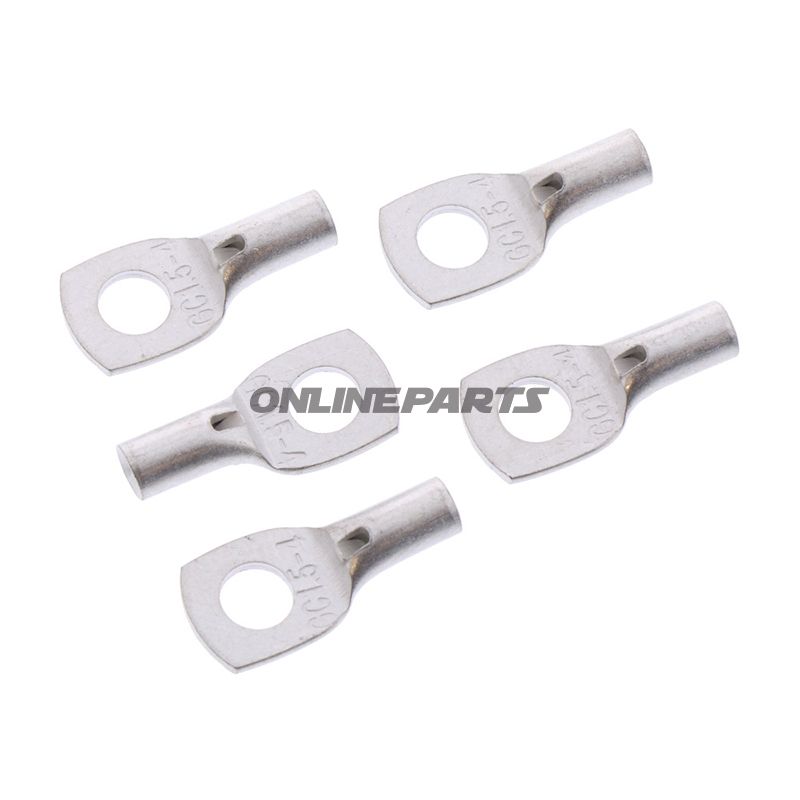

Ringzunge 0.5-1.5 M4 Jmppackung 5 Stück Alternative: 1580883

Ringkabelschuh (Röhrenzunge) unisoliert JMP für M4, Leiterquerschnitt 0,5–1,5 mm²

Produkt: unisolierter Ringkabelschuh, MPN 158.04.57, GTIN 4043981276572. Dies ist ein unisolierter Röhrkabelschuh (auf Deutsch oft als "Ringzunge" oder "Rohrkabelschuh" bezeichnet), entworfen für eine feste Verbindung auf Schraube/Bolt M4.

Funktion und Anwendung

• Der Ringkabelschuh dient der mechanischen und elektrischen Verbindung zwischen einem einzelnen Leiterabschnitt und einer Schraub-/Bolzverbindung (M4). Die sichere Ringform gewährleistet eine gute Kontaktfläche und reduziert das Risiko loser Verbindungen in vibrationsbelasteten Umgebungen.
• Eignet sich für Schaltschränke, Gestelle, Erdungen und Anschlüsse, bei denen Platz für einen Ringterminal mit Bohrloch Ø ca. 4,3 mm für M4-Befestigung vorhanden ist.

Material und Eigenschaften

• Der Kabelschuh ist unisoliert und aus einer elektrisch leitfähigen Metalllegierung gefertigt, typischerweise blechnickeltes Kupfer oder Ähnliches, um geringen Kontaktwiderstand und Korrosionsbeständigkeit unter normalen Bedingungen zu gewährleisten. Das Material ist auf Leitfähigkeit und mechanische Formbarkeit beim Vercrimpen/Pressen ausgelegt.
• Es gibt keine Schweißverbindungen, keine Isolationsummantelung und keine Heißkrympfschläuche integriert — das Produkt ist eine einfache, feste Metallterminale, vorgesehen für direktes Vercrimpen oder Presstechnik am Leiter.
• Die Terminalgröße ist für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt, was gängige kleinstleitende Installationsleiter an Motorrädern, Elektronik und Steuerungen abdeckt.

Technische Daten

• Typ: Ringkabelschuh / Ringklemme
• Geeignet für Schraube/Bolt: M4 (Bohrloch Ø ≈ 4,3 mm)
• Leiterquerschnitt: 0,5–1,5 mm²
• Anzahl Pole: 1
• Schweißverbindungen: Nein
• Isoliert: Nein
• Wärme-/Hitze-Krympe: Nein

Montage- und Anwendungs tips

• Schneiden Sie das Kabel entsprechend ab, führen Sie den Leiter in das Röhrkabelschuhgehäuse ein und crimpen Sie ihn mit einem geeigneten Crimpwerkzeug oder einer Presse, um eine sichere mechanische Verbindung zu erzielen. Vermeiden Sie das Verbiegen oder Quetschen mit handelsüblichen Zangen, da dies zu schlechter Kontaktwirkung führen kann.
• Bei Verwendung im Außen- oder Feuchtraum empfiehlt sich eine zusätzliche Korrosionsschutzmaßnahme (z. B. Grundierung oder Abdichtungsmittel), wenn der Terminal danach nicht isoliert oder abgedeckt wird.
• Stellen Sie sicher, dass das Spannungsmoment der Schraube bzw. des Bolzens den Anforderungen der Anwendung entspricht, damit der elektrische Kontakt auch unter Vibration und thermischen Zyklen sicher bleibt.

Kompatibilität und Anwendungsbereiche

• Entworfen für kleine Leiter in elektrischen Installationen an Motorrädern, Fahrzeugen, Lenksystemen, Instrumententafeln und anderen Anwendungen, bei denen M4-Befestigung verwendet wird.
• Passt zu Leitern im Bereich 0,5–1,5 mm²; bei Verwendung von Mehrdrahtleitern empiehlt sich eine korrekte Vorbereitung und Vercrimpen, um gute Kontaktqualität zu gewährleisten und Fraying zu minimieren.

Marke und Identifikation

Das Produkt wird von JMP geliefert und kann anhand der MPN 158.04.57 und GTIN 4043981276572 identifiziert werden. Diese Codes können zur Vernetzung in Ersatzteil-Datenbanken verwendet werden und helfen, die korrekte Komponentenauswahl in Werkstätten und Montageprozessen sicherzustellen.
