Ringzunge 0.5-1.5 M4 Jmppackung 5 Stück

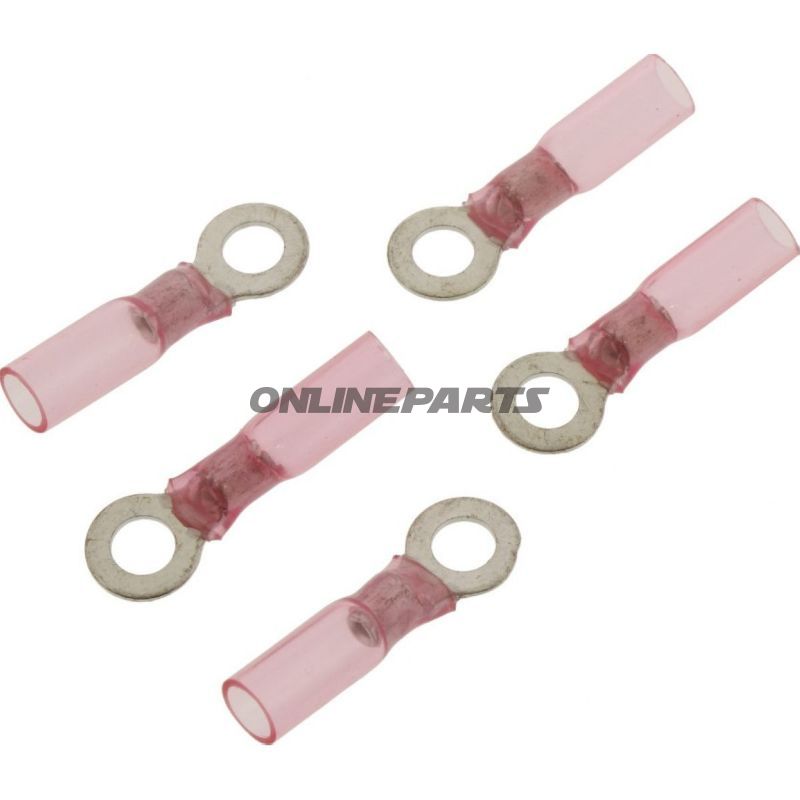

Ringkabelsko mit Heißkleber, M4, für Kabel 0,5–1,5 mm²

Produktübersicht: Diese Ringkabelsko von JMP (MPN: 158.05.27, GTIN: 4043981277272) ist eine isolierte, thermisch schrumpfende Ringzunge, die für mechanische Verbindungen an Schraub- oder Bolzenbefestigungen mit M4-Durchführung ausgelegt ist. Sie ist für Leiterquerschnitte von 0,5 bis 1,5 mm² vorgesehen und hat eine Bohrung von ca. Ø 4,3 mm. Die Farbe ist Rot, was typischerweise zur Identifikation von Kabelquerschnitten in Installationsarbeiten verwendet wird.

Funktion und Anwendung:

• Erzeugt eine zuverlässige mechanische und elektrische Verbindung zu Schraubklemmen und Erdungsverbindungen mittels einer M4-Schraube oder -Bolzen.
• Die integrierte Heißschrumpf-Hülle sorgt für festen Sitz um den Leiter und schützt vor Feuchtigkeitsdringen und Korrosion in der Verbindung, insbesondere an exponierten Montagemarkierungen.
• Geeignet für sowohl feste Installationen an Motorrädern als auch in elektrischen Systemen, wo Platz begrenzt ist und eine kompakte, isolierte Verbindung gewünscht wird.

Material und Eigenschaften:

• Der leitende Teil des Kabelschuhs besteht aus Metall mit guter elektrischer Leitfähigkeit (Standard für Ringkabelschuhe). Er ist nicht miteinander verlötet; die Verbindung wird mechanisch durch Schraube/Bolzen hergestellt.
• Die äußere Isolierung ist eine Heißschrumpfmanschette, die sich durch Erwärmen schrumpft und mechanische Unterstützung sowie Schutz vor eindringender Feuchtigkeit und Verunreinigungen bietet. Dadurch verringert sich Zugbelastung durch Bewegung am Leiter.
• Temperaturbeständigkeit ca. -125 °C (Hinweis: bezieht sich auf die niedrige Temperaturbeständigkeit des Materials und nicht auf den Betriebsbereich der gesamten Baugruppe unter Belastung).
• Die rote Farbe kennzeichnet normalerweise den geringen Querschnittsbereich (0,5–1,5 mm²) und erleichtert die Identifikation in Schalttafeln und Netzwerken.

Technische Details (wichtige Punkte):

• Typ: Ringkabelschuh / Ringschuh
• Passe zu: M4
• Kabelquerschnitt: 0,5–1,5 mm²
• Bohrung: Ø ca. 4,3 mm
• Isoliert: Ja, mit Heißschrumpf
• Anzahl der Pole: 1
• Verklebung/Verbindung verlötet: Nein (mechanische Befestigung mit Schraube/Bolzen)

Kompatibilität und Montageanleitung:

• Prüfen Sie, ob der Innendurchmesser der Schraubloch und Scheibe/Schraube zu dem Ø 4,3 mm-Loch passen; M4-Befestigung ist die Dimension für Schraube/Bolzen.
• Vorbereitung des Leiters durch Abisolieren auf die passende Länge, Leiter in den Kabelschuh einsetzen und die Schrumpfhülle gleichmäßig mit dem Heißluftgerät schrumpfen, bis sie fest sitzt. Vermeiden Sie offenes Feuer direkt am Kunststoffmaterial.
• Auf korrektes Drehmoment beim Festziehen der M4-Schraube/Bolzen achten, um sowohl gute elektrische Kontakte als auch mechanische Befestigung zu gewährleisten, ohne den Ring zu verformen.

Hinweise: Das Produkt wird als einzelner Ringkabelschuh pro Einheit in den angegebenen Verpackungen von JMP geliefert. GTIN 4043981277272 und MPN 158.05.27 dienen der eindeutigen Identifikation bei Einkauf und Ersatzteilverwaltung.
