Ringzunge 0.5-1.5 M4 Jmppackung 5 Stück

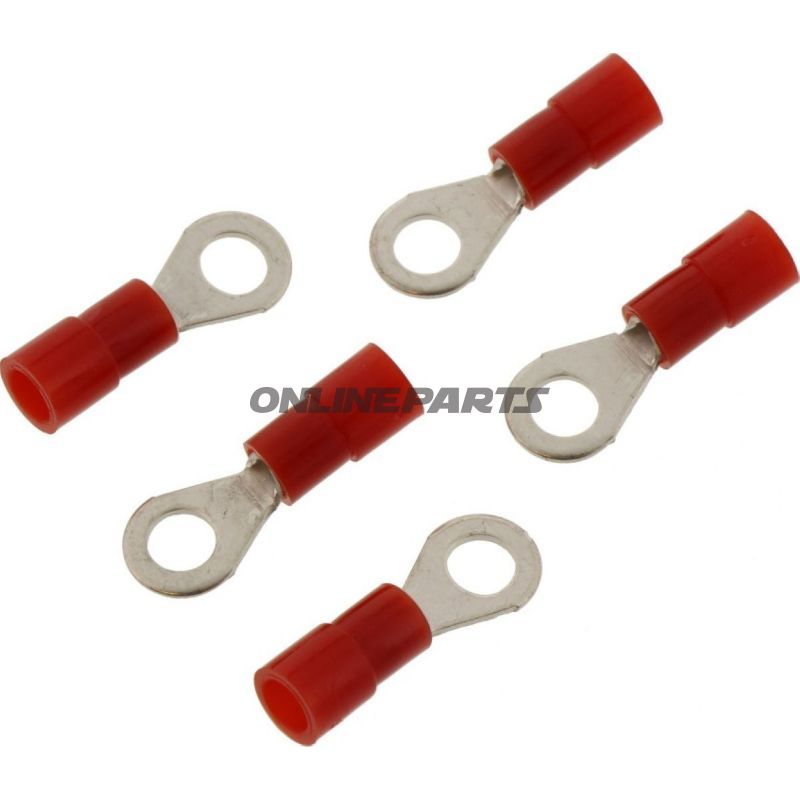

Ringkabelschuh (Ringzunge) M4 für Drahtquerschnitt 0,5–1,5 mm², nylonisoliert

Produktname: JMP Ringzunge M4, GTIN 4043981277227, Artikelnummer (MPN) 158.05.22. Dies ist ein nylonisolierter Ringkabelschuh von JMP, ausgelegt für Schraub- oder Bolzverbindungen mit M4-Durchführung.

Die Ringzunge dient der zuverlässigen elektrischen Verbindung zwischen einem Leiter und einem Befestigungspunkt oder einer Schraubklemme. Die runde Nut sorgt für eine gleichmäßige Kontaktfläche um die Schraube/den Bolzen, was das Risiko loses Kontakts und Wärmeentwicklung in vibrations- und temperaturwechselnden Umgebungen reduziert, wie sie häufig bei Motorrädern auftreten.

• Kompatibilität: geeignet für M4-Durchführung (Bohrung Ø 4,3 mm) und Leiterquerschnitte von 0,5 mm² bis 1,5 mm².
• Isolierung: Nylonisoliert, Farbe rot – die Isolierung schützt vor Kurzschluss und bietet eine gewisse mechanische Entlastung bei Biegungen nahe dem Crimpbereich.
• Elektrisches und mechanisches Verhalten: Nicht für gelötete Verbindungen vorgesehen, keine Schrumpfschale für Hitze, einfache 1-polige Bauweise. Temperaturbeständigkeit angegeben ca. −105 °C (Wert als Referenz vom Hersteller).
• Hersteller und Identifikation: JMP, MPN 158.05.22, GTIN 4043981277227 – nennen Sie diese bei der Bestellung, um die korrekte Variante und Dokumentation sicherzustellen.

Werkstoffwahl und Eigenschaften

Die Ringzunge besteht typischerweise aus einem Metallteil, hergestellt aus einer elektrisch leitfähigen Legierung (häufig Bleimückverzinntes Kupferlegierung oder vergleichbar) in Verbindung mit einer formgepressten Nylonisolierung. Das Metall gewährleistet geringe Übergangswiderstände und guten Korrosionsschutz, während die Nylonisolierung gute chemische und mechanische Beständigkeit in normalen Betriebsumgebungen auf Fahrzeugen bietet. Der Crimpbereich ist so geformt, dass eine sichere mechanische Halterung ohne Lötung gewährleistet ist.

Anwendungshinweise für Monteure

• Verwenden Sie eine korrekt dimensionierte Crimpzange und passende Crimpprofil für isolierte Ringkabelschuhe, um eine gute elektrische und mechanische Verbindung zu erzielen.
• Prüfen Sie, ob der Bolzen- oder Schraubenkopf zur Ø 4,3 mm Bohrung passt; prüfen Sie auch das korrekte Spannmoment, um Verformungen der Ringflanke zu vermeiden.
• Bei Einsatz in exponierten Bereichen wird eine Inspektions- und Korrosionsschutzmaßnahme empfohlen (z. B. Kontaktschmierung oder zusätzliche Crimpflex), wenn die Komponente Salzwasser oder aggressiven Umgebungen ausgesetzt ist.

Technische Daten (kurze Übersicht)

• Typ: Ringkabelschuh / Ringzunge
• Passt zu: M4 (Bohrung Ø 4,3 mm)
• Leiterquerschnitt: 0,5–1,5 mm²
• Isoliert: Ja (Nylon, rot)
• Schweiß-/Lötverbindungen: Nein
• Anzahl der Pole: 1
• Temperaturbeständigkeit: angegeben ca. −105 °C (Herstellerangabe)

Wenn Sie alternative Größen oder nicht isolierte Varianten benötigen, könnte JMPs Sortiment weitere Ringkabelschuhe für andere Leiterquerschnitte und Bolzengrößen enthalten. Geben Sie GTIN 4043981277227 oder MPN 158.05.22 bei der Anfrage an, um eine genaue Lieferung dieser Variante sicherzustellen.
