Ringzunge 0.5-1.5 M4 Jmp Packung 25 Stück Alternative: 1580497

Ringkabelsko isoliert M4 für Leitung 0,5–1,5 mm² (JMP)

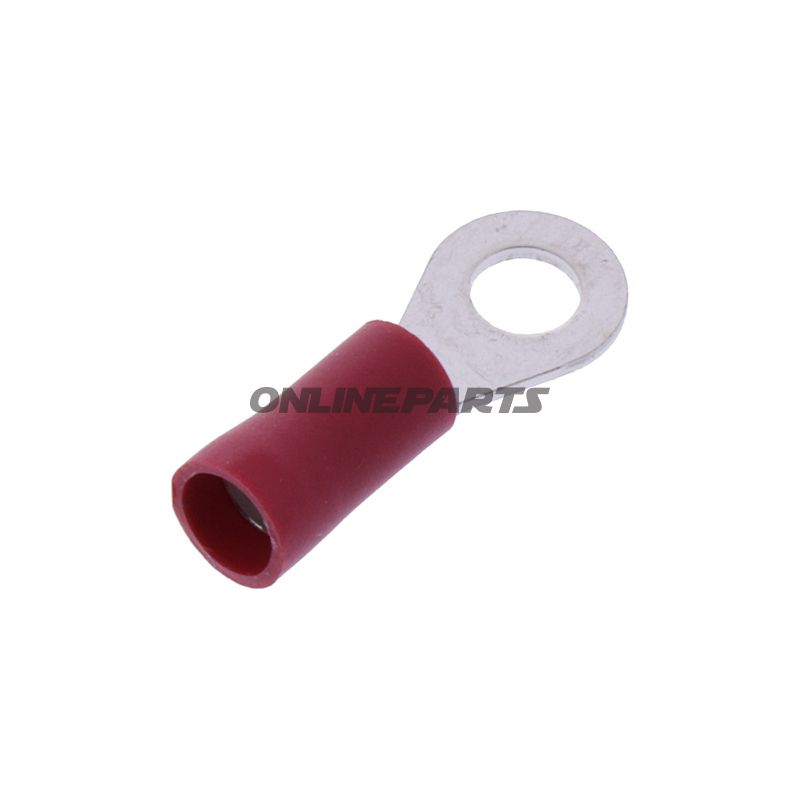

Produktübersicht: Diese isolierte Ringkabelsko von JMP (MPN: 158.08.49, GTIN: 4043981349931) ist für feste oder flexible Leiter mit Querschnitt von 0,5 bis 1,5 mm² vorgesehen und passt zu M4-Schrauben/Bohrungen. Das Produkt wird paketweise geliefert und verfügt über rote Isolierung zur schnellen Farbcodierung in Schaltschränken und Fahrzeuginstallationen.

Funktion und Anwendung:

• Die Ringkabelschlaufe verbindet eine Leitung mechanisch und elektrisch mit einer Schraube oder einem Bolzen (M4), wodurch eine zuverlässige Kontaktfläche geschaffen wird, die Lockerung durch Vibration verhindert.
• Die Isolierung schützt vor Kurzschluss, indem der freigelegte Leitungsabschnitt abgedeckt wird und gleichzeitig eine visuelle Farbcodierung für den Leitungsquerschnitt bietet.
• Geeignete Anwendungsbereiche umfassen elektrische Installationen an Motorrädern, Rahmen- und Batterieschnittstellen, Sicherungs- und Verteilertafeln sowie andere Niederspannungsanwendungen in Fahrzeugen und Maschinen.

Materialien und Eigenschaften:

• Der Schrumpf-/Druckteil (Kontakt) besteht aus elektrolytischem Kupfer oder einer entsprechenden Kupferlegierung, die gute elektrische Leitfähigkeit und mechanische Formbarkeit beim Pressen bietet.
• Die Isolierung besteht aus einem thermo- und verschleißfesten Kunststoff (typisch PVC oder Polyolefin-Variante in dieser Produktkategorie), der elektrische Isolation bietet und vor mechanischem Abrieb schützt. Die Farbe ist rot für die Standardkodierung von Leitungsgrößen.
• Das Produkt ist nicht zum Löten am Kabelende geeignet (soldered connections: nein) und verfügt über keine Heißklebe-/Heißluft-Schrumpf-Funktion (heat shrink tubing: nein).
• Die Temperaturbeständigkeit ist mit ca. -75°C in den Prüfdaten angegeben, was gegen niedrige Temperaturen widersteht; beachten Sie jedoch die normalen Betriebstemperaturgrenzen des verwendeten Isolationsmaterials in der Installationsumgebung.

Technische Details und Kompatibilität:

• Passend für Leitungsquerschnitt: 0,5–1,5 mm².
• Bohrloch/ Schraubenöffnung: Ø ca. 4,3 mm, entspricht M4-Montage.
• Anzahl der Pole: 1 (einzelne Verbindung pro Ringkabelschuh).
• Geeignet für Niederspannungsinstallationen; nicht für tragende mechanische Lasten über die normale Klemmkraft rund um eine Kabelöse geeignet.

Praktische Überlegungen bei der Montage:

• Kappen Sie das Kabel auf die geeignete Länge ab, führen Sie den Leiter durch das Metallloch des Anschlusses und crimpen Sie ihn mit einem korrekt dimensionierten Crimpwerkzeug, um mechanischen und elektrischen Kontakt zu gewährleisten.
• Stellen Sie sicher, dass die Isolierung eng am Außendurchmesser des Kabels sitzt, um freiliegende Leiter zu vermeiden.
• Prüfen Sie, ob M4-Schraube/Bolzen und Scheibe in das Loch passen (Ø 4,3 mm) und ziehen Sie sie mit dem für die Anwendung geeigneten Drehmoment fest, um Beschädigungen am Anschluss zu vermeiden.

Zusätzliche Information: Das Produkt wird von JMP unter der Artikelnummer 158.08.49 (MPN) vermarktet und ist identifizierbar über GTIN 4043981349931. Die Beschreibung bezieht sich auf isolierte Ringkabelschuhe für M4-Montagen und entspricht Standardtypen, die in Fahrzeug- und Maschineninstallationen verwendet werden.
