Ringzunge 0.5-1.5 M4 Jmp Packung 25 Stück Alternative: 1580457

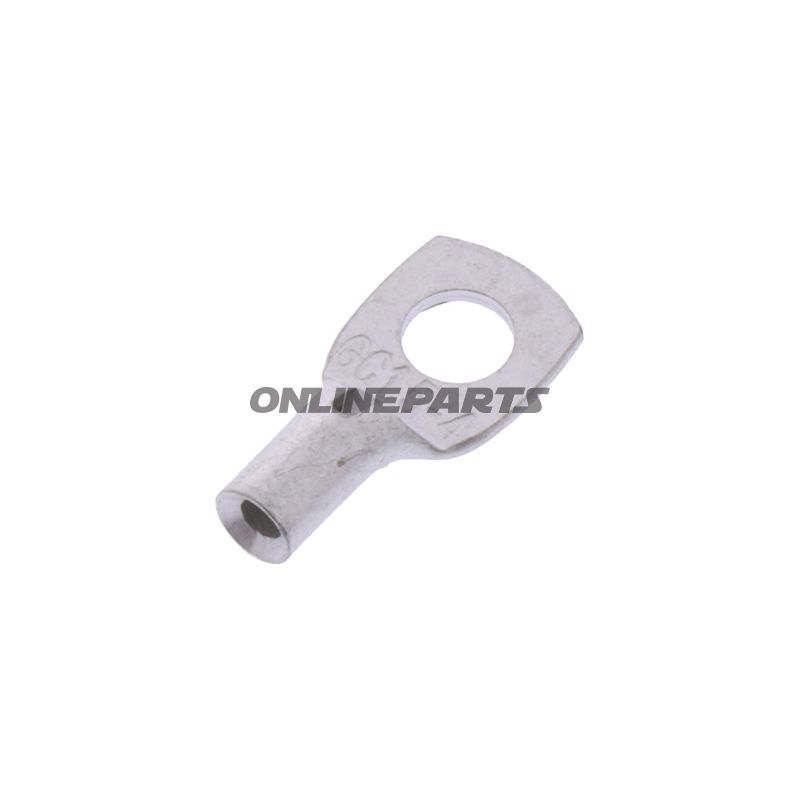

Ringöse (Rohrkabelschuh) M4 für Leiterquerschnitte 0,5–1,5 mm² — JMP (MPN 158.08.83, GTIN 4043981350272)

Beschreibung und Funktion
Diese Rohrform-Ringöse ist unisoliert und für eine feste elektrische Verbindung zwischen einem flexiblen oder festen Leiter und einer M4-Bolzen- oder Schraubenverbindung konzipiert. Die Ringöse umschließt das unisolierte Leitungsende, wird mechanisch gecrimpt, um eine gute elektrische Verbindung herzustellen, und wird am Bolzen durch das Ringauge befestigt. Das Produkt eignet sich für einleitige Verbindungen, bei denen Platzbedarf und zuverlässige mechanische Befestigung wichtig sind.

Materialien und Eigenschaften
Die Ringöse von JMP (MPN 158.08.83) ist als unisoliertes Metallgehäuse gefertigt und für Crimpverbindungen ausgelegt. Die Materialauswahl legt Wert auf elektrische Leitfähigkeit und mechanische Festigkeit ohne Isolierung oder Wärmekrimpf. Aufgrund fehlender Isolierung muss die Lösung nachträglich mit geeigneter Isolierung versehen oder in Gehäusen/Schutzabdeckungen verwendet werden, in denen die Isolierung bereits sichergestellt ist. Das Produkt ist ohne Lötverbindung und ohne integrierten Wärmekrimpfkontakt ausgeführt.

Abmessungen und technische Daten

• Geeignetes Leiterquerschnitt: 0,5–1,5 mm²
• Bohrloch-/Augendurchmesser: Ø 4,3 mm — passend für M4-Befestigung
• Anzahl der Kontakte: 1 (Einzelleiter)
• Isoliert: Nein
• Lötverbindung: Nein
• Wärme-Schrumpfung/Heat-shrink: Nein

Kompatibilität und anwendungstechnische Überlegungen
Die Ringöse ist für Leiter im Bereich 0,5–1,5 mm² dimensioniert und passt über die 4,3 mm Bohrung zu Standard-M4-Bolzen oder -Schrauben. Verwendet in elektrischen Installationen, Beleuchtungseinrichtungen, Relais oder Erdungsverbindungen, bei denen M4-Befestigung genutzt wird. Da das Produkt unisoliert ist, sollten Montagemilieu und nachträgliche Isolierung gemäß den Anforderungen der Gehäuse- bzw. Vibrationsfestigkeit der Anwendung bewertet werden.

Praxis-Tipps für Fachleute

• Verwenden Sie das korrekt dimensionierte Crimpwerkzeug, um eine mechanisch stabile und niederohmige Verbindung sicherzustellen.
• Stellen Sie sicher, dass der Leiterquerschnitt innerhalb von 0,5–1,5 mm² liegt, um schlechte Crimpverbindungen zu vermeiden.
• Nach dem Crimpen kann zusätzliches Schrumpfband oder eine Klemmmuffe verwendet werden, falls Isolierung oder Umweltschutz erforderlich ist.
• Gewährleisten Sie, dass die Bolzen-/Schrauboberfläche sauber ist und wenden Sie das passende Drehmoment an, um mechanisches Versagen zu vermeiden.

Lieferanteninformationen
Das Produkt wird unter der Marke JMP mit der Hersteller-Teilenummer (MPN) 158.08.83 und der Global Trade Item Number (GTIN) 4043981350272 vermarktet. Diese Referenz hilft bei der Neubestellung und bei der Suche in Ersatzteillisten.

Hinweise
Die Informationen decken die wesentlichen technischen Spezifikationen und praktischen Einsatzbedingungen ab. Verpackungsgrößen und Lieferarten können variieren und werden hier nicht angegeben, um Missverständnisse bezüglich der Stückzahl beim Kauf zu vermeiden.
