Ringzunge 0.5-1.5 M3 Jmppackung 5 Stück

Isolierter Ringkabelschuh (JMP) für Kabelquerschnitt 0,5–1,5 mm², Bohrloch M3

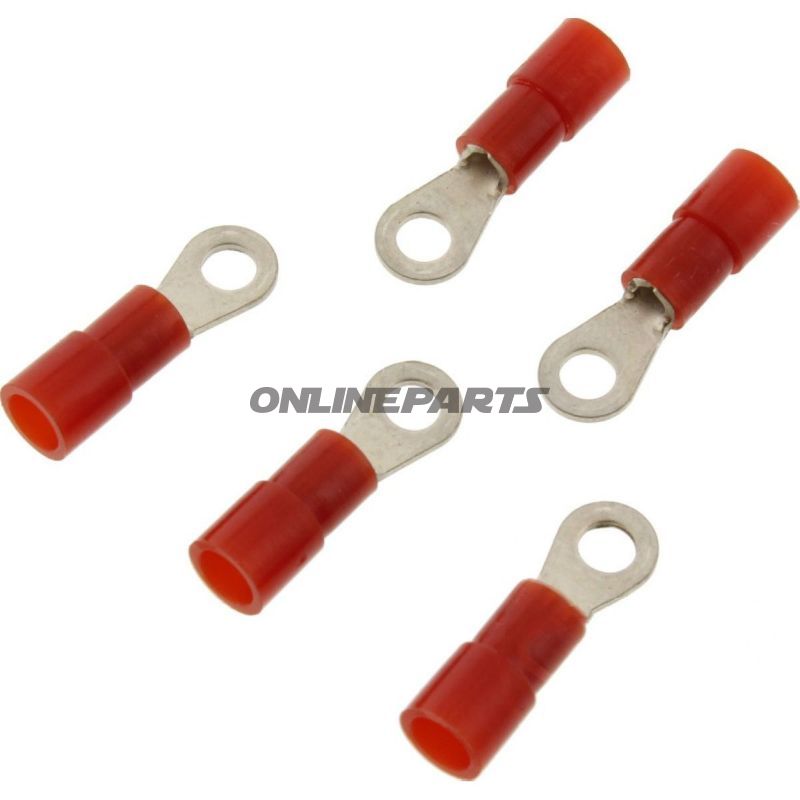

Product: Isolierter Ringkabelschuh von JMP (MPN: 158.04.95, GTIN: 4043981276954). Dieser Ringkabelschuh ist für elektrische Verbindungen vorgesehen, bei denen eine Leitung in einer ringförmigen Klemme endet und mit einer M3-Schraube oder -Bolzen befestigt wird.

Funktion und Anwendung

• Schafft eine mechanische und elektrische Verbindung zwischen einem unverkleideten Leiter und einer Schraub- oder Bolzenverbindung mit M3-Standartgröße.
• Ausgelegt für Installationen, bei denen wenig Platz vorhanden ist, aber eine sichere Bolzenverbindung erforderlich ist, z. B. an Steuerstromverteilungen, Erdungsleitern oder kleineren Terminalen an Motorrädern und Fahrzeugen.
• Die Isolierung um den Schraubbereich reduziert das Kurzschlussrisiko, indem freiliegende Leiter bedeckt werden und eine robustere Endmontage bei Vibration gewährleistet wird.

Material und Eigenschaften

• Der Ringteil ist als Leiterkontakt ausgeführt (typischerweise bleihaltige oder ähnliche leitende Kupferlegierung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen. (Materialangabe ist in der JMP-Produktserie bekannt für die Verwendung kupferbasierter Legierungen).
• Der Isolationshüllkörper besteht aus farbigem Kunststoff (rot), um den Kabelquerschnitt anzuzeigen und elektrische Isolation zu gewährleisten; der Kunststoff hält normale Betriebstemperaturen aus und schützt vor mechanischer Abnutzung bei Klemmen.
• Entwurf ohne Lötverbindung (kein Löten); das Leiter wird beim Montieren geklemmt oder durch Crimpverbindung mit dem Terminal verbunden.

Technische Daten (übersetzt und zusammengefasst)

• Typ: Ringkabelschuh (Ringkontakt)
• Für Bolzen/Schraube geeignet: M3
• Kabelquerschnitt: 0,5–1,5 mm²
• Bohrloch/Innen Diameter: Ø 3,2 mm
• Isoliert: Ja (rot)
• Lötung: Nein (nicht gelötet)
• Wärmeausdehnung/Widerstandsfähigkeit gegen Hitze: spezifiziert bis -75 °C (Temperaturbeständigkeit angegeben)
• Pol: 1

Kompatibilität und Montage

• Ish geeignet für Leiter im Bereich 0,5–1,5 mm²; bei der Montage muss die Leiterquerschnittsfläche mit dem passenden Crimpprofil übereinstimmen, um eine sichere mechanische und elektrische Verbindung zu erreichen.
• Bohrloch Ø 3,2 mm entspricht M3-Befestigung; verwenden Sie geeignete Schrauben oder Bolzen mit dem korrekten Drehmoment, um eine Verformung der Ringklemme oder Beschädigung der Isolierung zu vermeiden.
• Verwenden Sie gängige Crimpwerkzeuge für isolierte Kabelschuhe, um wiederholte und einheitliche Crimpverbindungen zu erzielen.

Praktische Überlegungen für Mechaniker und Monteure

• Stellen Sie die korrekte Abisolierungs­länge sicher und verwenden Sie passende Crimpkontakte, um eine geringe Übergangswiderstand und mechanische Haltbarkeit bei Vibrationen zu gewährleisten.
• Überprüfen Sie, dass die Isolierung unter dem Schraubenkopf nicht eingeklemmt wird; dies kann sowohl die mechanische Spannung als auch den elektrischen Kontakt beeinträchtigen.
• Bei kritisch stromführenden Verbindungen oder korrosiven Umgebungen kann eine Nachbehandlung oder die Wahl spezieller Klemmen mit zusätzlichem Korrosionsschutz erwogen werden.

Brand und Identifikation: Das Produkt wird von JMP geliefert und identifiziert über die Herstellernummer MPN 158.04.95 und GTIN 4043981276954. Diese Codes dienen der eindeutigen Identifikation bei Bestellung und Ersatzteilverwaltung.
