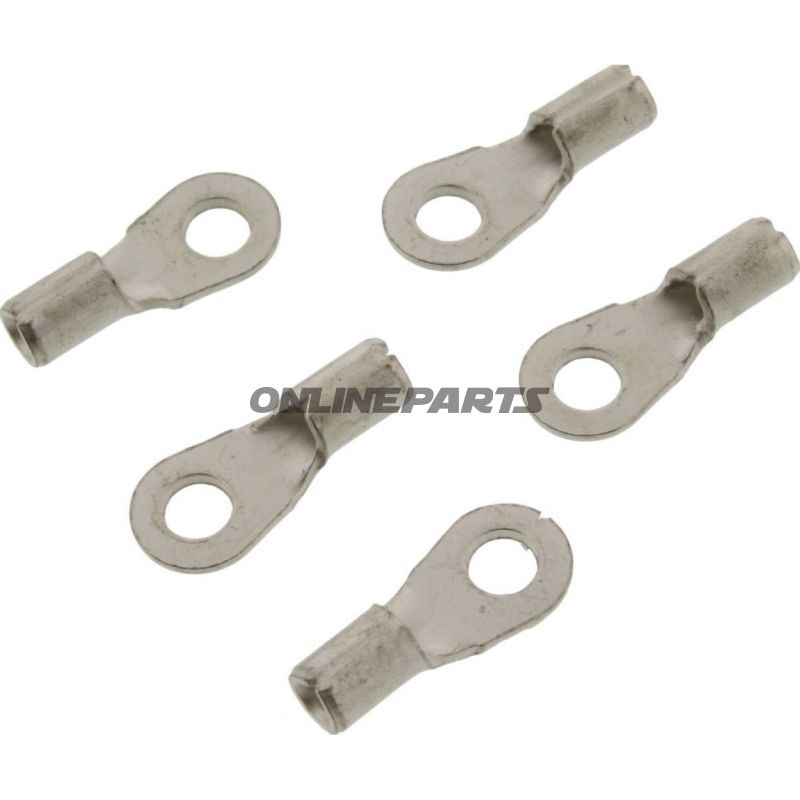

Ringzunge 0.5-1.5 M3 Jmppackung 5 Stück

Ummantelte Ringkabelschirmring (Ringeye) für Leiter 0,5–1,5 mm², passt M3

Dieser un isolierte Ringzunge von JMP (MPN: 158.05.92, GTIN: 4043981277920) ist konzipiert für sichere elektrische Verbindungen, bei denen eine Ringkabelschraubverbindung mit M3-Bohrung erforderlich ist. Das Produkt entspricht DIN 46234 und eignet sich für professionelle Mechaniker und Motorradfahrer, die mit kleineren Leiterquerschnitten arbeiten und eine robuste, einfache mechanische Verbindung zwischen Leiter und Chassisbefestigung oder Erdungspunkt wünschen.

Funktion

• Schafft eine mechanische und elektrische Verbindung zwischen einem Einzelader und einer Schraub-/Bolzenbefestigung (M3).
• Gewährleistet zuverlässige Kontaktflächen bei korrekter Schrumpfung/Pressung des Leiters im Schäftig.
• Typischer Einsatz für Erdungsverbindungen, Signal- und Niederspannungsinstallationen an Motorrädern und in zugehörigen Elektronikmodulen.

Material und Eigenschaften

• Un isolierte Ausführung: Keine Kunststoffisolierung oder Schrumpfschale — direkte Metall-zu-Metall-Kontakt und geringe Dicke für enge Montageverhältnisse.
• Ausgelegt für Schrumpfen/Pressen statt Löten (Schweißfrei): Die Terminal ist nicht gelötet und hat kein Wärmeverschrumpfen.
• Standardisiert nach DIN 46234, was dimensionale Toleranzen und Kompatibilität mit M3-Befestigungen sicherstellt.

Technische Details

• Typ: Ringkabelschirmring (Ringkabelschirm)
• Passt zu Schraubloch: M3 (Bohrung Ø 3,2 mm)
• Leiterquerschnitt: 0,5 – 1,5 mm²
• Anzahl der Polen: 1
• Isoliert: Nein
• Lötverbindung: Nein

Anwendungs- und Montagehinweise

• Der Umfassenkrel ist für eine korrekte Schrumpfung mit geeignetem Schrumpfwerkzeug vorgesehen, um eine optimale mechanische Verankerung und niedrigen Übergangswiderstand zu erreichen.
• Da die Terminal un isoliert ist, muss in der Anlage eine ordnungsgemäße elektrische Isolation dort gewährleistet werden, wo erforderlich (z. B. durch Verwendung von Schrumpfschläuchen oder isolierenden Scheiben nach der Montage, falls Anforderungen dies verlangen).
• Geeignet für Montage auf Gehäuse, Stelenschrauben oder Erdungsschienen an Motorrädern und elektrischen Bauteilen, wo der Platz begrenzt ist.

Kompatibilität und Referenz

• Ausgelegt für Leiter 0,5–1,5 mm² undStandard-M3-Befestigung; in den meisten Autos, Motorrädern und 12/24 V-Systemen einsetzbar, wo diese Querschnitte und Schraubmaße vorkommen.
• Hersteller: JMP — MPN 158.05.92, GTIN 4043981277920. Diese Referenzen können zur Dokumentation und Nachbestellung verwendet werden.

Hinweis: Das Produkt wird als einzelne Ringkabelschirm(e) pro Bestellung geliefert und gemäß den angegebenen technischen Spezifikationen hergestellt. Stellen Sie sicher, das passende Schrumpfwerkzeug und ggf. zusätzliche Isolierung entsprechend der konkreten Montagesituation auszuwählen.
