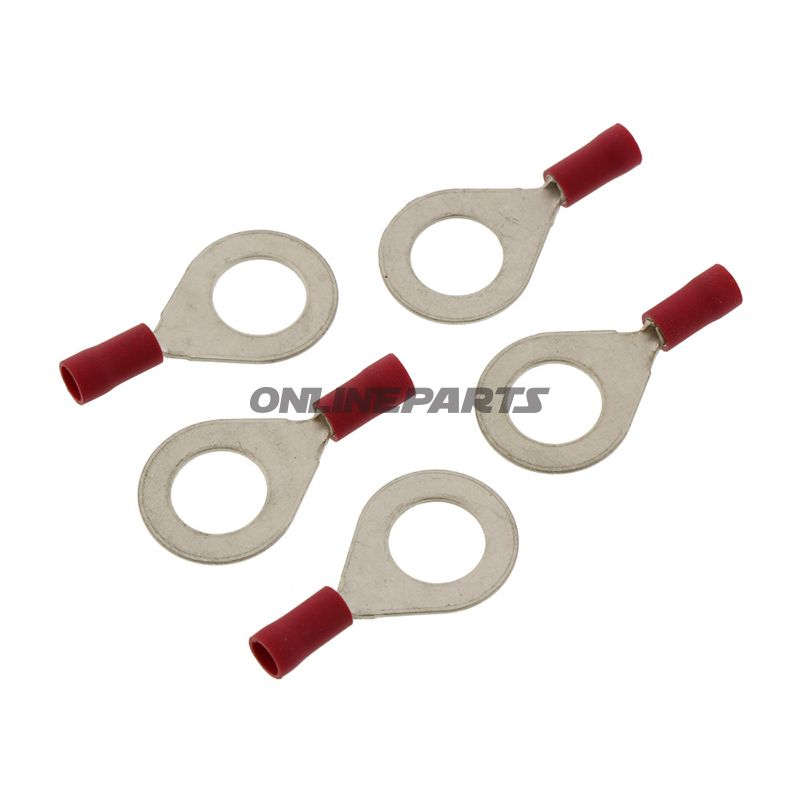

Ringzunge JMP MPN 158.04.94 Isolierte Ringkabelschuh für Leitungsquerschnitt 0,5–1,5 mm². Bohrung ø10,5 mm. Farbe rot.
Isolierte Ringskabelschuh M10 für Leiterquerschnitt 0,5–1,5 mm²
Produkt: Isolierter Ringskabelschuh von JMP (MPN: 158.04.94, GTIN: 4043981276947). Dies ist eine einpolige Ringschluss-Verbindung, vorgesehen für Schraub-/ Bolzenverbindungen mit M10-Durchführung.
Funktion und Anwendung
Der Ringskabelschuh wird verwendet, um eine sichere und mechanisch stabile elektrische Verbindung zwischen einem Leiter und einem Punkt mit Schraub- oder Bolzen (M10) herzustellen. Die isolierende Ummantelung schützt vor Kurzschlüssen zu benachbarten Metallteilen und reduziert das Risiko von Korrosion, indem Leiter und Anschlusspunkt vom umgebenden Feuchtigkeit und Schmutz getrennt bleiben. Typische Anwendungen sind Erdungsverbindungen, Batteriepole und feste Kabelverbindungen an Motorrädern, Maschinen und in Elektroinstallationen, wo eine zuverlässige Schraubverbindung erforderlich ist.
- Kompatibilität: Passend zu Bolzen/Schraubenloch Ø 10,5 mm (als M10-Verbindung verwendet).
- Leiterquerschnitt: Geeignet für Leiter von 0,5 mm² bis 1,5 mm².
- Pol: 1-poliger Ringskabelschuh.
Material und Aufbau
Der Ringskabelschuh besitzt einen Metallring (typischer Tin-Belag auf Kupferlegierung oder eine ähnliche leitende Metalllegierung), der eine gute elektrische Kontaktführung und eine geringe Übergangswiderstand sicherstellt. Die äußere Isolierung besteht aus einem Kunststoffmaterial mit elektroisolierenden Eigenschaften und mechanischem Schutz. Das Produkt verfügt nicht über Schrumpfschläuche (Heat-Shrink) und ist ohne Lötzugänge konzipiert; die Verbindung wird durch Einführen des blanken Leiters in den Schaft und mechanisches Verkleben bzw. Festklemmen je nach Installationsmethode hergestellt.
Technische Eigenschaften
- Typ: Ringschuh
- Geeignet für: M10
- Leiterquerschnitt: 0,5–1,5 mm²
- Durchgangsbohrung: Ø 10,5 mm
- Isoliert: Ja (rote Farbe)
- Schweiß-/Lötverbindungen: Nein
- Schrumpfschläuche: Nein
- Temperaturbeständigkeit: angegeben bis -75 °C (zeigt Widerstand gegen niedrige Temperaturen, nicht notwendigerweise maximale Betriebstemperatur)
Wichtige Hinweise für Montagearbeiter
Für eine korrekte Installation wird eine geeignete Abisolierlänge, ein passendes Presswerkzeug oder Crimpwerkzeug für den Ringkabelschuh, sowie eine Prüfung der mechanischen Befestigung am M10-Bolzen empfohlen, um einen niedrigen Übergangswiderstand sicherzustellen. Die rote Farbe kennzeichnet typischerweise einen kleineren Leiterquerschnitt in der Standardfarbkennzeichnung, was bei systematischer Kabelorganisation hilft.
Identifikation
Das Produkt wird unter JMP vermarktet und vertrieben, mit der Produktnummer (MPN) 158.04.94 und GTIN 4043981276947. Diese Codes können bei der Suche nach Ersatzteilen oder bei Nachbestellungen im Werkstattbetrieb verwendet werden.
