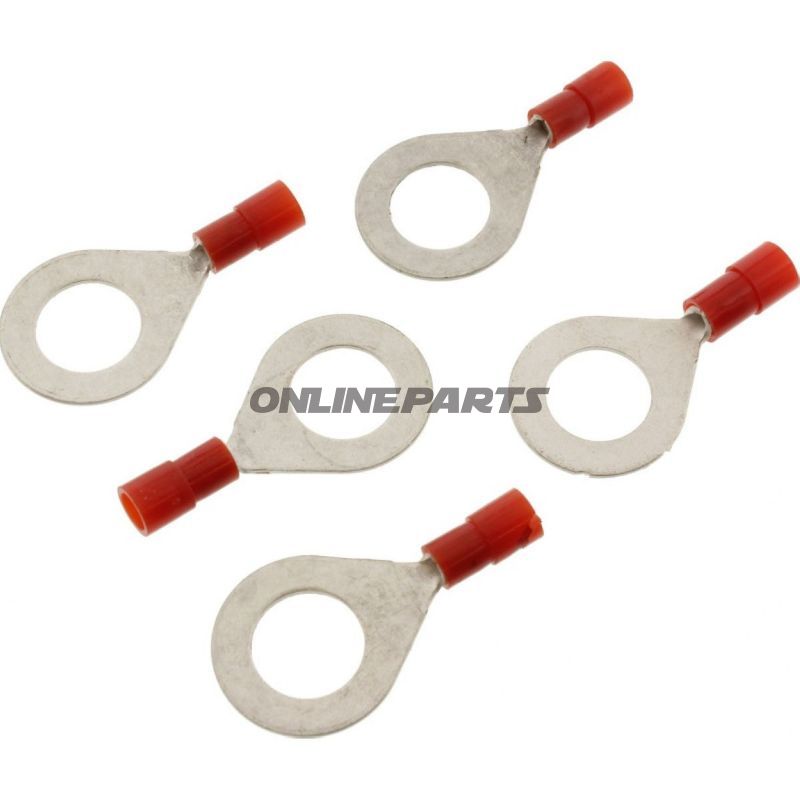

Ringzunge 0.5-1.5 M10 Jmppackung 5 Stück

Ringkabelsko (ringtunge) M10, isoliert für Leiterquerschnitte von 0,5–1,5 mm²

Produkt: isolierte Ringkabelschuh von JMP (MPN: 158.05.09, GTIN: 4043981277098). Dieser Typ Ringkabelschuh ist für feste, mechanische und elektrische Verbindungen zu M10-Schrauben/ Bolzen vorgesehen und verfügt über eine Nylonisolierung in roter Farbe.

Funktion und Verwendung

• Der Ringkabelschuh wird verwendet, um Einzeldrahtkabel mit dem Rahmen, Batteriepole oder anderen Anschlusspunkten zu verbinden, wobei eine ringförmige Klemme eine sichere mechanische Befestigung sicherstellt.
• Die runde Öffnung ist für M10-Befestigungen ausgelegt, was ihn geeignet macht für Montagen auf M10-Bolzen oder -Schrauben in Kraftfahrzeugen, Motorrädern und elektrischen Installationen.
• Die Nylonisolierung sorgt für elektrische Isolation am Klemmort und verringert das Risiko eines Kurzschlusses sowie schützt vor mechanischem Verschleiß am Einführpunkt.

Materialien und Eigenschaften

• Leitender Teil: Metall (typisch Kupfer oder blechiertes Kupfer) zur Erreichung guter elektrischer Leitfähigkeit und Korrosionsschutz unter normalen Betriebsbedingungen.
• Isolierung: Nylon, rot eingefärbt für eine schnelle Identifikation von Querschnitt/Gruppe. Nylon hält üblichen mechanischen Belastungen stand und bietet elektrische Isolation unter Arbeitsbedingungen.
• Temperaturbeständigkeit: angegeben ca. -105 °C (in technischen Daten); der praktische Nutzungstemperaturbereich von Nylon liegt jedoch üblicherweise darüber in der Umgebung – siehe die Spezifikationen des Herstellers für kurze oder kontinuierliche Temperatureinwirkungen.
• Ohne Schrumpfschläuche: Das Produkt verfügt nicht über integrierte Schrumpfschläuche oder Lötanschluss; die Verbindung erfolgt durch mechanische Verpressung (Crimpung) am isolierten Leiterschenkel.

Technische Daten (Überblick)

• Typ: Ringkabelschuh
• Passt auf Bolzen/Schraube: M10
• Für Leiterquerschnitt: 0,5–1,5 mm²
• Bohr-/Ringdurchmesser: ca. 10,5 mm (für M10)
• Isoliert: ja (Nylon, rot)
• Lötdachverbindung: nein
• Vercrimpschlauch: nein
• Anzahl Pole: 1

Vorteile für Fachpersonal

• Standard M10-Ring gewährleistet stabilen mechanischen Kontakt und einfache Montage an Batteriepole, Rahmen oder Bodenschienen.
• Nylonisolierung erleichtert Handhabung und Farbcode bei Fehlersuche oder Wartung.
• Geeignet für kleine Querschnitte (0,5–1,5 mm²), üblich für Steuerschaltungen, Signale und kleinere Versorgungsleitungen in Kraftfahrzeugen und Maschinen.

Montage und Installation

• Entisolieren Sie das Kabel auf passende Länge, führen Sie es in den Schlauch der Kabelklemme ein und verpressen Sie es korrekt mit eine passenden Crimpzange für isolierte Anschlüsse. Eine ordnungsgemäße Crimpverbindung bietet niedrigen Übergangswiderstand und gute mechanische Festigkeit.
• Sorgen Sie dafür, dass Bolzen/Schraube und Kontaktfläche vor dem Zusammenbau sauber sind, um Korrosion und elektrischen Widerstand zu minimieren.
• Verwenden Sie das passende Schutzelementmoment für die M10-Befestigung, um ein Überpressen der Klemme oder eine lose Verbindung zu vermeiden.

Kompatibilität und Anwendungsbereiche

• Geeignet für Motorräder, Autos, Elinstallationen in Maschinen und Schalttafeln, bei denen M10-Befestigungen verwendet werden.
• Passt zu Leiterquerschnitten von 0,5–1,5 mm², typischerweise Signale- und Steuerleitungen oder kleinere Versorgungsleitungen.

Weitere Informationen

Das Produkt wird unter der Marke JMP geliefert (MPN 158.05.09) und identifiziert sich auch über GTIN 4043981277098. Die obige Beschreibung basiert auf den technischen Daten des Herstellers; bei speziellen Umweltanforderungen (z. B. chemische Exposition, hohe Temperaturen oder Vibrationsbelastung) sollten geeignete Terminaltypen und Materialien gewählt und die Kompatibilität in der konkreten Anwendung überprüft werden.
