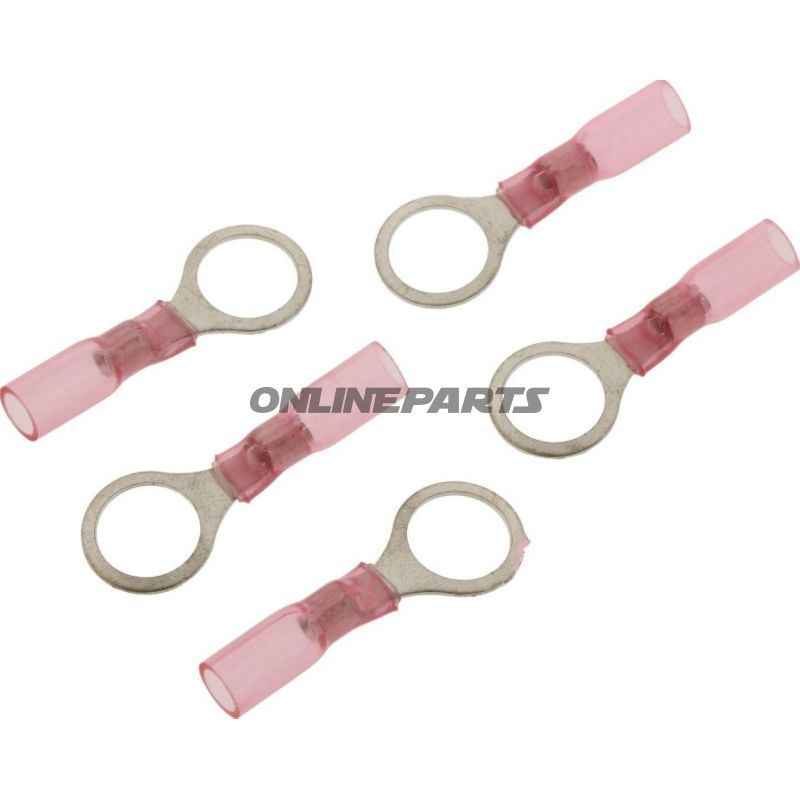

Ringzunge 0.5-1.5 M10 Jmppackung 5 Stück

Ringkabelsko mit Hitze-Schrumpf, M10, für 0,5–1,5 mm² Leiter

Produkt: Ringkabelsko mit Hitze-Schrumpf von JMP (MPN: 158.05.14, GTIN: 4043981277142). Diese Art Ringkabelsko ist für elektrische Verbindungen konzipiert, bei denen feste Schraubverbindungen (M10) und eine abgedichtete, dichte Verbindung erforderlich sind. Farbe: Rot.

Funktion

Die Ringkabelsko sorgt für eine mechanische und elektrische sichere Verbindung zwischen einem Leiter (0,5–1,5 mm²) und einer M10-Schraube oder -Bolzen. Der isolierte Hals mit integriertem Hitze-Schrumpfschaum dichtet um den Leiter, wenn der Schrumpfschlauch erhitzt wird, wodurch das Eindringen von Feuchtigkeit und Schmutz minimiert und das Risiko von Korrosion an der Schraubverbindung verringert wird.

Materialien und Aufbau

• Kontakt/Øhrung: Metallring ausgestaltet für M10 Durchgang, geeignet zum Festziehen mit Mutter oder Schraube. Material ermöglicht gute elektrische Leitfähigkeit und mechanische Festigkeit.
• Isolierung/Hitze-Schrumpf: Schrumpfschlauch aus thermoplastischem Material mit Klebeführung, der sich bei Erwärmung zusammenzieht und eine dichte Versiegelung um Leiter und Kabelmantel bildet. Der Klebstoff schmilzt und versiegelt den Übergang zwischen Leiter und Isolierung.
• Oberflächenbehandlung: Der Metallring besitzt typischerweise eine Oberflächenbehandlung, um Oxidation zu begrenzen und dauerhaft niedrigen Übergangswiderstand sicherzustellen.

Technische Eigenschaften

• Leiterquerschnitt geeignet: 0,5–1,5 mm²
• Durchmesser (Durchgang): Ø 10,5 mm — für M10-Befestigungen ausgelegt
• Isoliert: ja
• Hitze-Schrumpf: ja, mit Klebeführung
• Anzahl Pole: 1
• Hitzebeständigkeit: angegeben bis −125 °C (als Beständigkeit bei niedrigen Temperaturen angegeben)
• Verschweißte Lötverbindungen: nicht verwendet (kein Löten im Produkt)

Anwendung und Kompatibilität

Geeignet für elektrische Verbindungen in Fahrzeugen, Motorrädern, Steuerungen und Anwendungen, in denen eine M10-Befestigung verwendet wird. Passt zu Kabeln und Leitern im Bereich 0,5–1,5 mm². Die Abdichtungsfunktion des Hitze-Schrumpfs macht das Produkt besonders nützlich in feuchten Umgebungen oder Vibrationen, wo mechanische Belastung mit Dichtanforderungen gegen Eindringen kombiniert wird.

Praktische Überlegungen für Mechaniker

• Für eine ordnungsgemäße Abdichtung den Schrumpfschlauch gleichmäßig mit z. B. einer Heißluftpistole erwärmen, bis der Klebstoff schmilzt und sich vollständig um den Leiter schrumpft.
• Stellen Sie sicher, dass der Leiter auf die korrekte Länge abisoliert wird, damit der Leiter in das Metallrohr eintritt, bevor der Schrumpfvorgang beginnt.
• Prüfen Sie die Flächen- und Materialeigenschaften der Schraub-/Bolzenverbindung, um guten elektrischen Kontakt sicherzustellen und ein Überdrehen zu vermeiden, das den Ring verformen könnte.

Produkteinformationen: Marke JMP, MPN 158.05.14, GTIN 4043981277142. Diese Beschreibung deckt Funktion, Materialauswahl und typische Anwendungsbereiche ab; beachten Sie technische Zeichnungen oder Herstellerdaten für Toleranzen und Zertifizierungen bei spezifischen Installationsanforderungen.
