Ringzunge 0.5-1.5 M10 Jmp Packung 25 Stück Alternative: 1580494

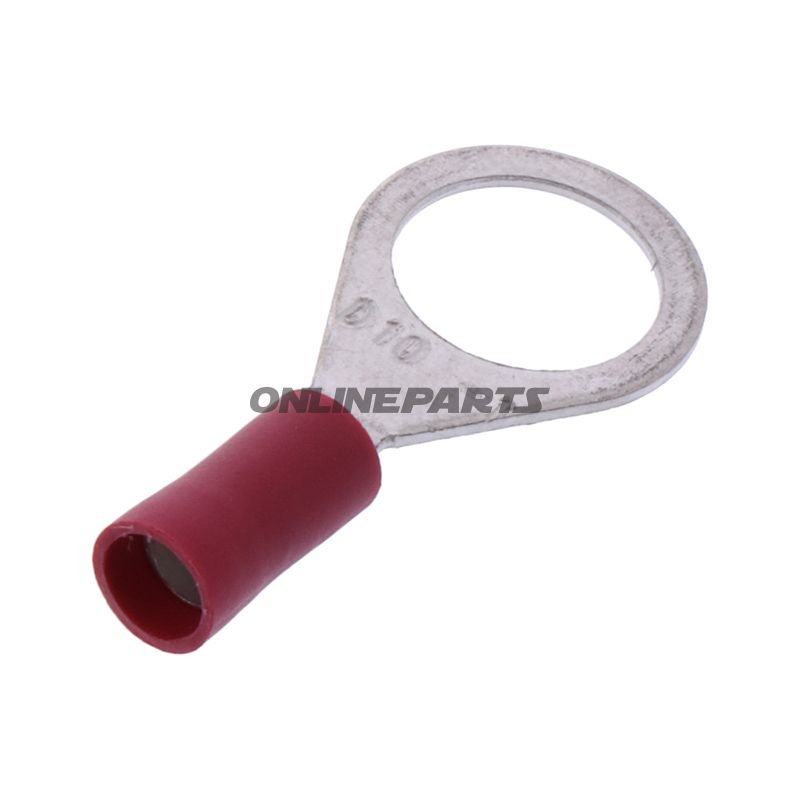

Isolierte Ringkabelsko M10 für 0,5–1,5 mm² Leiter (JMP, MPN 158.08.93)

Diese isolierte Ringkabelsko von JMP (MPN 158.08.93, GTIN 4043981350371) ist für elektrische Verbindungen vorgesehen, bei denen eine mechanisch und elektrisch sichere Befestigung an einer M10-Schraubbefestigung erforderlich ist. Das Produkt ist mit roter Isolierung ausgeführt und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt.

Funktion

• Schafft eine sichere mechanische Verbindung zwischen einem elektrischen Leiter und einer Schraub-/Bolzenbefestigung mit M10-Bohrung (Ø 10,5 mm).
• Die ringförmige Kontaktfläche sorgt für guten Kontaktwiderstand und verringert das Risiko losser Verbindungen in vibrationsgefährdeten Umgebungen.
• Die Isolierung schützt vor Kurzschluss und unbeabsichtigtem Kontakt mit benachbarten Metallteilen.

Material und Eigenschaften

• Leitender Teil: ausgeführt als Ringkontakt mit gutem elektrischen Leitvermögen (Material: typischerweise blechvergoldetes Kupfer/Metalllegierung – ausgelegt für eine zuverlässige Klemmverbindung bei korrekter Kabelmontage).
• Isolierung: roter Kunststoff/Thermoplast-Material, das das isolierte Drahtende bedeckt, um Exposition und Kurzschluss zu verhindern.
• Temperaturbeständigkeit: spezifiziert bis −75 °C, was Eignung für niedrige Temperaturen anzeigt; bei höheren Betriebstemperaturen sollten Montagebedingungen gemäß Installationsanforderungen geprüft werden.
• Schweißen/Löten: Das Produkt ist nicht werksseitig verlötet; die Verbindung erfolgt mechanisch durch Crimpen.

Technische Spezifikationen

• Typ: Ringkabelsko
• Passend für: M10
• Für Leiterquerschnitte: 0,5–1,5 mm²
• Bohrungsdurchmesser: Ø 10,5 mm
• Anzahl Pole: 1
• Isoliert: Ja
• Gekrimpfte/lötdose Verbindungen: Nein
• Wärmedehnung/Hülle: Nicht enthalten
• Temperaturbeständigkeit: bis zu −75 °C

Kompatibilität und Anwendung

• Eignet sich für Batterie- und Erdungsverbindungen, Erdungspunkte, Sicherungsblöcke und andere Installationen, bei denen eine M10-Befestigung verwendet wird.
• Für Leiter innerhalb des angegebenen Querschnitts geeignet; koriges Crimpwerkzeug wird empfohlen, um niedrige Kontaktwiderstände und mechanische Festigkeit zu gewährleisten.
• Typische Anwender sind Mechaniker und Motorradfahrer, die Wartung oder Reparatur elektrischer Schaltungen in Fahrzeugen und Maschinen durchführen.

Montageanleitung (kurz)

• Drähte auf passende Länge abisolieren, am Rohrende einsetzen und geeignetes Crimpwerkzeug für isolierte Anschlüsse verwenden.
• Prüfen, dass die Crimpung gleichmäßig ist und Drahtlitzen nicht abgeschnitten oder durchtrennt sind.
• Sicherstellen, dass Schraube/Mutter korrekt in der M10-Bohrung sitzt, ohne Überdrehen, sodass Isolierung und Ringkontakt intakt bleiben.

Marke und Identifikation

Das Produkt wird von JMP geliefert und ist anhand der MPN 158.08.93 sowie GTIN 4043981350371 identifizierbar. Diese Codes können beim Einkauf oder bei der Suche nach dem genauen Ersatzteil verwendet werden.
