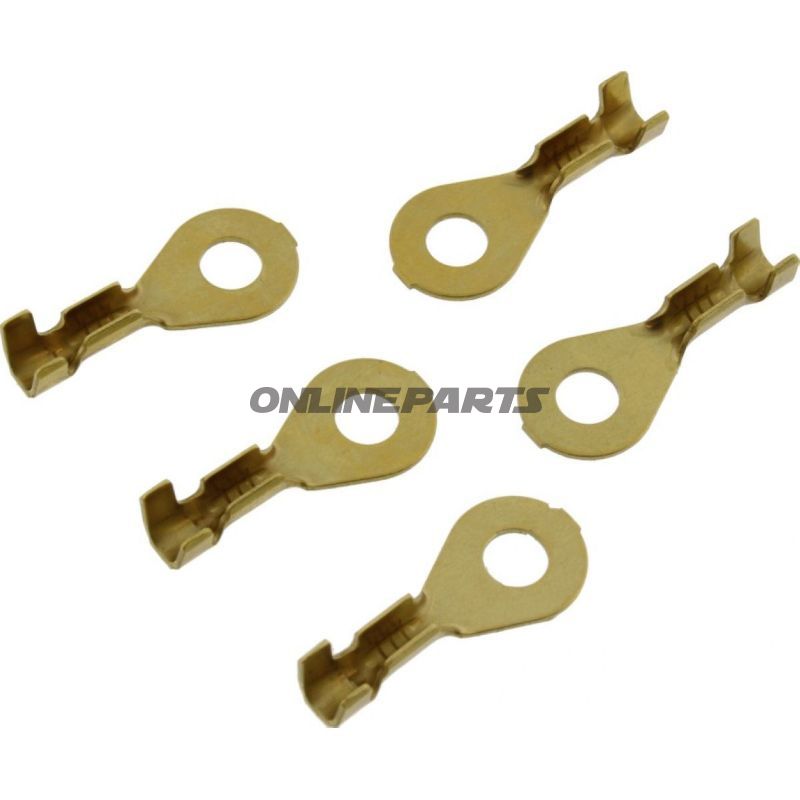

Ringkabelsko (ringtunge) M4 für Leitungsquerschnitte 0,5–1,0 mm² — JMP
Produktübersicht: Diese unisolierte Ringkabelsko von JMP (MPN: 158.03.88, GTIN: 4043981275896) ist für elektrische Verbindungen vorgesehen, bei denen eine fest verschraubte M4-Verbindung gewünscht wird. Sie ist ausgelegt für Leiterquerschnitte von 0,5 bis 1,0 mm² und besitzt einen Bohrungsdurchmesser von Ø 4,3 mm, sodass sie zu Standard-M4-Schrauben und -Bolzen passt.
Funktion: Die Ringkabelsko zieht das unisolierte Leitungsende in den Schaft und erzeugt eine mechanische und elektrische Verbindung zum Rahmen, zu Verteilern oder anderen Anschlussblechen, wo eine ringförmige Terminalverbindung erforderlich ist. Die unisolierte Ausführung bietet direkten Metall-zu-Metall-Kontakt, was in Anwendungen mit Anforderungen an geringe Kontaktwiderstände und gute Leitfähigkeit wünschenswert ist.
- Typ: Ringklemme / Ringkabelsko, geeignet für M4.
- Leiterbereich: 0,5–1,0 mm².
- Bohrungsdurchmesser: Ø 4,3 mm (für M4-Schrauben/Bolzen).
- Unisoliert: Ja — keine Isolierhülse oder Schrumpfschlauch.
- Anzahl der Pole: 1.
- Schweißung/Löten: Nicht erforderlich und nicht Bestandteil der Komponente.
Materialauswahl und Eigenschaften: Die Ringkabelsko ist aus elektrisch leitendem Metall gefertigt (typischerweise Kupferlegierung oder blechverzinntes Kupfer, je nach JMP-Spezifikation für diese MPN). Unisoliertes Metall gewährleistet niedrigen Übergangswiderstand und gute Stromführung bei korrekten Montagebedingungen. Oberflächenbehandlung wie Zinnauflage (falls verwendet) verbessert Korrosionsbeständigkeit und Schweißbarkeit, aber da diese Einheit unisoliert geliefert wird, sollten Kontaktflächen und Umgebungen auf Korrosionsrisiko in aggressiven Umgebungen bewertet werden.
Montage- und Praxishinweise: Für eine korrekte Verbindung wird der Leiter in den Schaft eingeführt und mit geeignetem Crimpwerkzeug für unisolierte Ringkabelklemmen crimpt. Nach dem Crimpen sollten mechanische und elektrische Qualität kontrolliert werden: keine losen Leiter, keine Risse in der Krimpung und guter Kontakt zum Schraubterminal. Bei Montage an Rahmen oder Verteilerbock wird empfohlen, das richtige Drehmoment für M4-Schrauben sicherzustellen, um zuverlässigen Kontakt zu gewährleisten, ohne die Terminal zu deformieren.
Kompatibilität: Die Abmessungen (0,5–1,0 mm² und Bohr-Ø 4,3 mm) machen diese Ringkabelsko für viele Motorrad-Anwendungen, Instrumente und kleinere Leitungsverbindungen geeignet, bei denen M4-Befestigung verwendet wird. Die JMP-MPN 158.03.88 bezieht sich auf die Standardausführung; bitte vergewissern Sie sich durch Gegenprüfung der Querschnitte und Schraub-/Bolzen-Größen im konkreten System vor der Montage.
Kennzeichen von JMP 158.03.88 (GTIN 4043981275896): JMPs Nummer ist bei Nachbestellung und Lagerung hilfreich, und die GTIN ermöglicht die eindeutige Identifizierung genau dieser Variante in Warenbeständen. Das Produkt wird als einzelstehende Ringkabelsko pro Einheit geliefert (nicht in der Verpackungsstückzahl angegeben, um Missverständnisse zu vermeiden); bestellen Sie die Stückzahl, die Ihrem Bedarf entspricht.
Sicherheit und Lagerung: Trocken lagern, um Korrosion zu minimieren. Bei Einsatz in vibrierenden Bereichen wird empfohlen, das Schraubmoment doppelt zu prüfen und gegebenenfalls Korrosionsschutz am Schraubverbindung anzuwenden, falls die Umgebung feucht oder salzhaltig ist.
Brand: JMP · MPN: 158.03.88 · GTIN: 4043981275896
